N Series Male Right Angle RF Coaxial Connector ze stali nierdzewnej do kabla CXN3449/MF503A

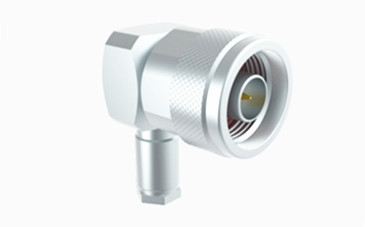

Duży Obraz : N Series Male Right Angle RF Coaxial Connector ze stali nierdzewnej do kabla CXN3449/MF503A Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-JW417G

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacane/niklowane
Impedancja:	50Ω	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-JW417G	Płeć:	Mężczyzna
Podkreślić:	Mężczyzna z prawego kąta RF koaksjalny złącze , Złącze RF koaksjalne ze stali nierdzewnej , CXN3449/MF503A łącznik koaksjalny RF

N Series Male Right Angle RF Coaxial Connector ze stali nierdzewnej do kabla CXN3449/MF503A

Złącza typu N to zębkowe, koaksjalne złącza zaprojektowane z myślą o solidnej odporności na wibracje i doskonałych właściwościach elektrycznych, a nasze modele obsługują częstotliwości do 18 GHz.Złącza te są kompatybilne z różnymi kablami RF i są szeroko wykorzystywane w takich gałęziach przemysłu jak lotnictwo, lotnictwa, systemów radarowych, komunikacji mikrofalowej, telekomunikacji cyfrowej oraz instrumentów badawczych i pomiarowych.
Oferujemy opcje dostosowania różnych złączy typu N, aby spełnić różne wymagania klientów.

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

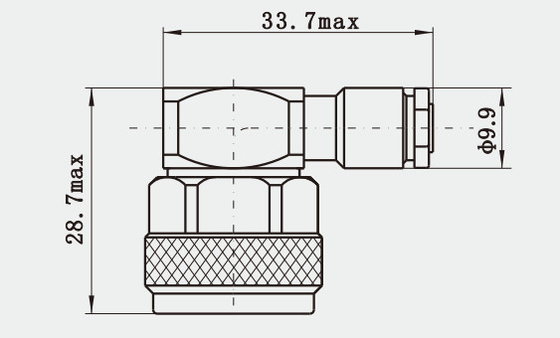

Szczegółowy rysunek
N Series Male Right Angle RF Coaxial Connector ze stali nierdzewnej do kabla CXN3449/MF503A 0

Charakterystyka:
1Materiał nadwozia: Materiał nadwozia złączy N może być mosiężny lub ze stali nierdzewnej.wysoka wilgotność i gazy żrące.
2Niezawodność i żywotność: złącza typu N charakteryzują się wysoką niezawodnością i długą żywotnością i mogą stabilnie pracować w różnych trudnych warunkach.Mechanizm połączenia z przędzą jest odpowiednio zaprojektowany, aby skutecznie zapobiegać luzowaniu się i upadaniu.

Zastosowanie:
1Systemy sterowania: w systemach sterowania przemysłowego łączniki N są używane do łączenia różnych czujników i siłowników w celu zapewnienia dokładnej transmisji sygnałów sterowania.
2. Urządzenia badawczo-pomiarowe: W urządzeniach badawczo-pomiarowych złącza typu N są używane do podłączenia przyrządu badawczego i urządzenia poddawanego badaniu w celu zapewnienia niezawodnego połączenia sygnału.
