N Typ Kobieta łącznik RF ze stali nierdzewnej dla kabla CXN3507/M363A

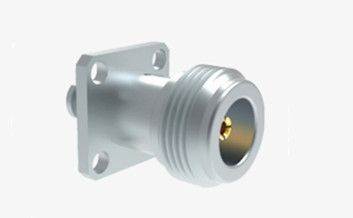

Duży Obraz : N Typ Kobieta łącznik RF ze stali nierdzewnej dla kabla CXN3507/M363A Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-KF507G-2

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Złote/niklowane
Impedancja:	50Ω	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-KF507G-2	Płeć:	Kobieta
Podkreślić:	Rodzaj N Kobieta z łącznikiem RF , Złącze RF CXN3507 , M363A łącznik RF

N Typ Kobieta łącznik RF ze stali nierdzewnej dla kabla CXN3507/M363A

Złącza z serii N zostały zaprojektowane i wyprodukowane zgodnie ze standardami MIL-C-39012.złącza te zapewniają doskonałą wydajność elektryczną w częstotliwościach do 11 GHzNasze precyzyjnie zaprojektowane złącza rozszerzają ten zakres do imponujących 18 GHz i są dostosowalne do szerokiego spektrum kabli radiowych.wysoka niezawodność, rozległą szerokość pasma częstotliwości i dodatkowe korzyści, znajdują szerokie zastosowania w sektorach takich jak lotnictwo, lotnictwo kosmiczne, systemy radarowe, komunikacja mikrofalowa,cyfrowe telekomunikacje, i pomiarów mikrofalowych.
Ponadto złącze typu N służy jako połączenie interfejsu testowego, szeroko stosowane w pomiarach i pomiarach.

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Gasketa	Kauczuk silikonowy
Izolacja	PTFE
Trwałość	500 cykli

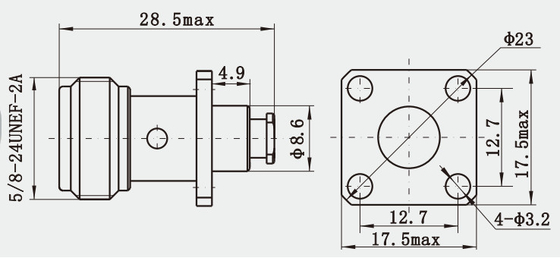

Szczegółowy rysunek
N Typ Kobieta łącznik RF ze stali nierdzewnej dla kabla CXN3507/M363A 0
Charakterystyka:
1- wygląd i konstrukcja: złącza typu N są dostępne w profilach prostych lub pod kątem prostym, a także w kształcie bramy czterodrążkowej, przycisku, przegrody, panelu dwudręcznego, panelu czterodręcznego,lub nieodpowiednich typów, aby odpowiadały różnym potrzebom instalacji i zastosowaniaDzięki swojej solidnej strukturze jest powszechnie stosowany w trudnych warunkach pracy lub obszarach testowych, które wymagają wielokrotnego wtykania i odtykania.
2Metody zakończenia: złącza N są dostępne w różnych metodach zakończenia, w tym snap/solder, snap/solder (kontakt statyczny), crimp/solder, field replaceable, soldered,lub lutowane/lutowane, zapewniając elastyczne możliwości podłączenia.

Zastosowanie:
1Komunikacja satelitarna: w systemie komunikacji satelitarnejZłącza typu N są stosowane do łączenia łącza komunikacyjnego między stacjami naziemnymi a satelitami w celu zapewnienia wydajności i bezpieczeństwa transmisji danych.
2. Lotnictwo: urządzenia lotnicze, takie jak systemy nawigacyjne, systemy komunikacyjne itp., również szeroko wykorzystują złącza typu N do radzenia sobie z trudnym środowiskiem pracy.
