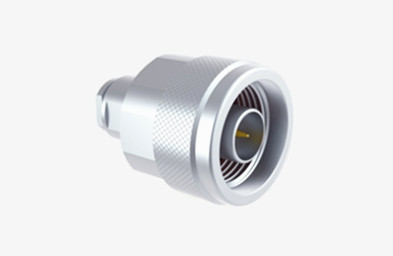

N Samiec z lutownicy ze stali nierdzewnej + zacisk RF z łącznikiem koaksjalnym do kabla MF147A/MF147B

Duży Obraz : N Samiec z lutownicy ze stali nierdzewnej + zacisk RF z łącznikiem koaksjalnym do kabla MF147A/MF147B Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-J416G-1

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacane/niklowane
Impedancja:	50Ω	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-J416G-1	Płeć:	Mężczyzna
Podkreślić:	N Samiecko-rdzeniowy łącznik koaksjalny , Złącze RF koaksjalne ze stali nierdzewnej , MF147B Kabel RF Koaksjalny Złącze

N Samiec z lutownicy ze stali nierdzewnej +przęg RF z łącznikiem koaksjalnym do kabla MF147A/MF147B

Złącza typu N to zwinięte złącza koaksjalne znane ze swoich doskonałych zdolności antywibracyjnych i wydajności elektrycznych, z typowym zakresem częstotliwości do 11 GHz.Nasze łączniki typu N mogą obsługiwać częstotliwości do 18 GHzSą kompatybilne z różnymi rodzajami kabli radiowych i są powszechnie stosowane w lotnictwie, lotnictwie, radarach, mikrofalówkach, komunikacji cyfrowej oraz instrumentach testowych i pomiarowych.
Oferujemy dostosowanie do różnych typów złączy typu N i adapterów, aby spełnić różne wymagania klientów.opcje mocowania bramki lub przegrody, możemy zaspokoić Państwa konkretne potrzeby.

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

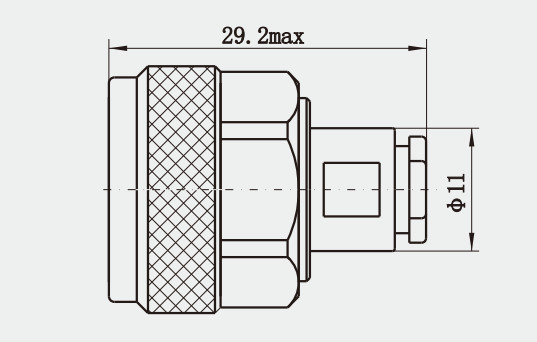

Szczegółowy rysunek
N Samiec z lutownicy ze stali nierdzewnej + zacisk RF z łącznikiem koaksjalnym do kabla MF147A/MF147B 0

Charakterystyka:
1Zakres częstotliwości: złącza typu N obsługują sygnały w zakresie częstotliwości od 0 do 11 GHz, z udoskonalonymi typami dostępnymi do 18 GHz.To sprawia, że jest doskonały w zastosowaniach wysokiej częstotliwości i spełnia potrzeby nowoczesnych systemów komunikacyjnych i radarowych..
2Specyfikacja impedancji: specyfikacja impedancji złączy N wynosi zwykle 50 ohm, co jest jedną z najczęściej stosowanych wartości impedancji w dziedzinie RF,pomoc w zapewnieniu stabilności i wydajności transmisji sygnału.

Zastosowanie:
1Konstrukcja stacji bazowej: łączniki typu N są stosowane w modułach nadajnika RF stacji bazowych w celu zapewnienia stabilności i niezawodności transmisji sygnału.
2. Przekaz mikrofalowy: W systemach transmisji mikrofalowej, łączniki N są używane do podłączenia anteny z sprzętem nadającym/przyjmującym, zapewniając efektywną ścieżkę transmisji sygnału.
