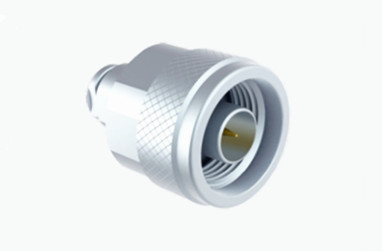

N serii Męski złącze lutownicze RF łącznik koaksjalny do kabla CXN3507/MF363A

Duży Obraz : N serii Męski złącze lutownicze RF łącznik koaksjalny do kabla CXN3507/MF363A Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-J507G-1

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacane/niklowane
VSWR:	≤1,3	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-J507G-1	Impedancja:	50Ω
Podkreślić:	CXN3507/MF363A łącznik koaksjalny RF , Złącza koaksjalne RF serii N , Mężczyzna

N serii Męski złącze lutownicze RF łącznik koaksjalny do kabla CXN3507/MF363A

Złącza typu N to zwinięte złącza koaksjalne znane ze swojej doskonałej wydajności antywibracyjnej i właściwości elektrycznych, zazwyczaj obsługujące zakres częstotliwości do 11 GHz.Nasze złącza rozszerzają ten zakres do 18 GHz.Są kompatybilne z różnymi rodzajami kabli RF i są szeroko stosowane w lotnictwie, radarach, mikrofalowych, komunikacji cyfrowej oraz instrumentach testowych i pomiarowych.

Oferujemy również opcje dostosowania dla różnych łączników typu N i adapterów, aby spełnić specyficzne wymagania klientów.Wyroby z tworzyw sztucznych, możemy zaspokoić twoje potrzeby.

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

Cechy

1. Złącza typu N są dostępne w różnych formach końcowych, w tym snap/solder, snap/solder (kontakt statyczny), crimp/solder, field replaceable, soldered lub soldered/soldered.
2Scenariusze zastosowania:

Złącze typu N jest odpowiednie do różnych kabli koaksjalnych, w tym typów o niskiej stratzie.
Jest doskonały tam, gdzie wymagana jest duża moc i wysoka wydajność i lepiej nadaje się do stosowania z większymi kablami o niskiej stratzie.
Jest szeroko stosowany w radarach, komunikacji, transmisji danych i sprzęcie lotniczym.

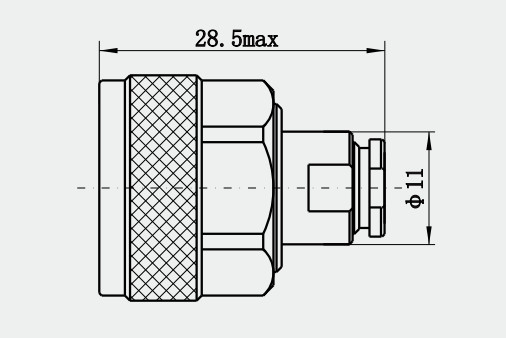

Szczegółowy rysunek

N serii Męski złącze lutownicze RF łącznik koaksjalny do kabla CXN3507/MF363A 0

N serii Męski złącze lutownicze RF łącznik koaksjalny do kabla CXN3507/MF363A 1

Wnioski

1Sprzęt przemysłowy: w systemach automatyki i sterowania przemysłowego, N-połączacze są używane do łączenia czujników,sterowniki i inne urządzenia zapewniające dokładność i stabilność transmisji sygnału.

2Środowisko morskie: złącza N odporne na środowisko morskie są przeznaczone do wyposażenia badawczego i podwodnych systemów komunikacji.o konstrukcji wodoodpornej i materiałach odpornych na korozję.

3. Instrumenty badawcze i pomiarowe:Złącza typu N są stosowane w laboratoriach i środowiskach badawczych do łączenia urządzeń badawczych i wspierania wielokrotnego wtykania i odtykania w celu zapewnienia niezawodności procesu badawczego..

4Telewizja nadawana: w systemach transmisji telewizji nadawanej, łączniki N są używane do łączenia nadajników, odbiorników i anten w celu wspierania wysokiej jakości transmisji sygnałów wideo i audio.
