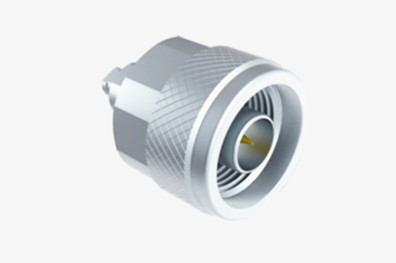

N-typowy złącze lutownicze z łącznikiem koaksjalnym RF do kabla CXN3506 / MF108A

Duży Obraz : N-typowy złącze lutownicze z łącznikiem koaksjalnym RF do kabla CXN3506 / MF108A Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-J506G

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Niklowane
VSWR:	≤1,3	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-J506G	Impedancja:	50Ω
Podkreślić:	N-typ łącznik koaksjalny RF , MF108A łącznik koaksjalny RF , CXN3506 łącz koaksjalny RF

N-typowy złącze lutownicze z łącznikiem koaksjalnym RF do kabla CXN3506/MF108A

Złącza z serii N są starannie zaprojektowane i wytwarzane zgodnie ze specyfikacjami MIL-C-39012, wykorzystując połączenia z nitkami i wykorzystując powietrze jako medium dielektryczne.Projekt ten zapewnia wyjątkową wydajność elektryczną do częstotliwości 11 GHzPrecyzyjne złącza naszej firmy są w stanie obsługiwać częstotliwości do 18 GHz i są kompatybilne z szeroką gamą kabli radiowych.Złącza te są bardzo cenione za ich wyjątkową odporność na wstrząsyW związku z tym znajdują one szerokie zastosowania w takich branżach jak lotnictwo, lotnictwo kosmiczne, radar, komunikacja mikrofalowa, telekomunikacja cyfrowa,i pomiarów mikrofalowychPonadto złącze typu N jest powszechnie stosowane jako złącze interfejsu testowego i jest szeroko stosowane w różnych instrumentach testowych.

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

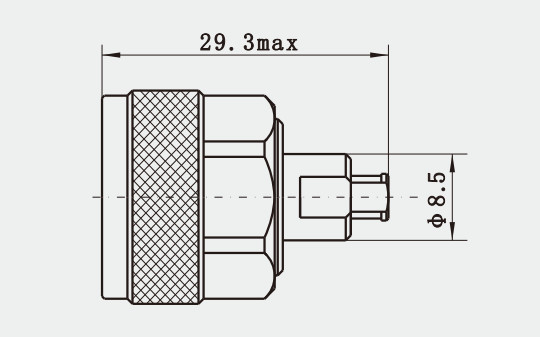

Szczegółowy rysunek

N-typowy złącze lutownicze z łącznikiem koaksjalnym RF do kabla CXN3506 / MF108A 0

N-typowy złącze lutownicze z łącznikiem koaksjalnym RF do kabla CXN3506 / MF108A 1

Cechy

1Materiał i trwałość:

Materiał konstrukcyjny złączy typu N może być mosiądz lub stal nierdzewna.
2. Konstrukcja i typ:

Złącza typu N mają wytrzymałą konstrukcję i są często stosowane w trudnych warunkach pracy lub w obszarach testowych, w których wymagane jest wielokrotne wtykanie i odtykanie.
Jest klasyfikowany jako męski lub żeński, a style są dostępne w standardowej lub odwrotnej biegunowości.
Kształt jest klasyfikowany na rodzaj prostokątny lub prostokątny, a także na rodzaj 4-dziurnej bramy, typ wcisku, typ przegrodki, rodzaj panelu 2-dziurny, rodzaj panelu 4-dziurny lub rodzaj bez obciążenia i wiele innych typów.

Wnioski

1Sprzęt komunikacyjny: złącza typu N są stosowane w różnych urządzeniach komunikacyjnych, w tym sprzęcie mikrofalowym i systemach komunikacji cyfrowej.Ułatwiają połączenie przewodów RF lub linii mikrociągów w obwodach RF.

2- Instrumenty testowe: ze względu na ich doskonałą odporność,Złącza typu N są często stosowane w urządzeniach badawczych i pomiarowych w celu zapewnienia dokładnej transmisji sygnału i zapobiegania zakłóceniom elektromagnetycznym.

3. Lotnictwo: złącza typu N są szeroko stosowane w komunikacji wojskowej, lotnictwie i systemach startowych na ziemi ze względu na ich wysoką niezawodność i solidną odporność na drgania.

4Urządzenia bezprzewodowe: W specjalnych zastosowaniach wymagających wysokiego poziomu ochrony, takich jak ekstremalne temperatury, ciśnienie lub drgania, złącza typu N są idealnym wyborem.

5Antenny i systemy radarowe: łączniki typu N są również powszechnie stosowane w systemach antenowych i radarowych w celu zapewnienia stabilnej transmisji sygnału i wysokiej jakości połączeń komunikacyjnych.

6Urządzenia medyczne: w niektórych urządzeniach medycznych o wysokiej precyzji łączniki typu N mogą być również stosowane do łączenia czujników i przesyłania sygnałów, szczególnie w zastosowaniach wymagających miniaturyzowanych łączników.
