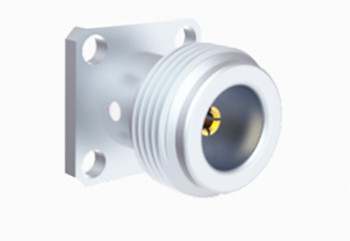

Klampa lutownicza ze stali nierdzewnej N Kobieta z łącznikiem koaksjalnym dla 2 kabli półstrawnych / elastycznych Zakres częstotliwości kabli DC-11GHz N-KFB2G-15
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF typu N | Włócznienie: | Pozłacane/niklowane |
|---|---|---|---|
| Impedancja: | 50Ω | Zakres częstotliwości: | Prąd stały ~ 11 GHz |
| Model: | N-KFB2G-15 | Płeć: | Kobieta |
| Podkreślić: | Półtwardy łącznik koaksjalny N kobiecy,Działalność łącznika koaksjalnego,Włókna z stali nierdzewnej |
||
N Kobieta zacisk lutowniczy ze stali nierdzewnej RF łącznik koaksjalny dla kabli 2#półstojnych/prężnych
Złącza typu N to wiórowe sprzęgły koaksjalne znane ze swoich solidnych właściwości antywibracyjnych i doskonałych właściwości elektrycznych.Te złącza są wszechstronne., kompatybilne z różnymi rodzajami kabli RF i szeroko stosowane w lotnictwie, lotnictwie, systemach radarowych, komunikacji mikrofalowej, transmisjach cyfrowych oraz instrumentach testowych i pomiarowych.
Oferujemy usługi dostosowywania dla szerokiej gamy złączy typu N, aby spełnić specyficzne wymagania klientów.
Zapewniamy usługi personalizacji dla różnych łączników typu N i adapterów, aby spełnić specyficzne wymagania klientów.opcje mocowania bramki lub przegrody, możemy dostosować nasze produkty do Państwa potrzeb.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~11GHz ((Max.18GHz) | |
| Napęd nominalny | 1000VRMS* ((Max.Poziom morza) | |
| Włókna elektryczne Wzór napięcia | 1500VRMS* ((Max.Poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 0,5 mΩ |
| Przewodnik centralny | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Pozostałe, z miedzi |
| Kobieta | Fosfor Brąz, pozłacany | |
| Odporny kontakt | Fosfor Brąz | Pozostałe, z wyłączeniem: |
| Skórka / obudowa | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Klempy kablowe | Z miedzi | Pozostałe |
| Izolacja | PTFE | |
| Gasketa | Kauczuk silikonowy | |
| Trwałość | 500 cykli | |

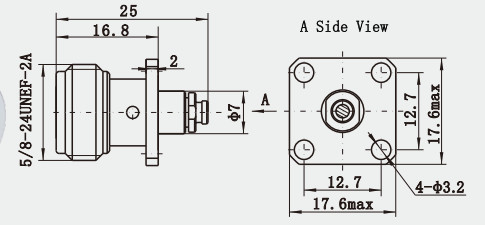

Szczegółowy rysunek
Charakterystyka:
1. Sposób zakończenia
/Snap / Solder.
Złóż to.
Typ wymienny w polu.
Z spawanymi lub lutowanymi/lutowanymi.
2. Klasyfikacja kształtu
Typ prosty lub pod kątem prostym.
Typ kołnierza czterodrugowego, typ wciskujący, typ przegrodki, typ panelu dwudrugowego, typ panelu czterodrogowego lub typ bezprzewodowy.
Zastosowanie:
1. Lotnictwo: W dziedzinie lotnictwa, N-typ RF łącznik koaksjalny również odgrywa kluczową rolę.i utrzymywać stabilne warunki pracy w celu zapewnienia niezawodności transmisji sygnału.
2System radarowy: ponieważ łączniki koaksjalne RF typu N obsługują zakres częstotliwości sygnału do 18 GHz, są one również szeroko stosowane w systemie radarowym.Może spełniać zapotrzebowanie systemu radarowego na transmisję sygnału o wysokiej częstotliwości.
3Instrumenty badawcze: łączniki koaksjalne RF typu N są również niezbędną częścią instrumentów badawczych.Jego wielokrotne metody podłączenia i dobra kompatybilność umożliwiają spełnienie potrzeb różnych scenariuszy badań.
Katalog produktów:
| Adapter RF |
| Zestawy kabli RF |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Przewodnik fal do adaptera koaksjalnego |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF MCX/MMCX |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
Opakowanie i dostawa:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówTyp N Złącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
