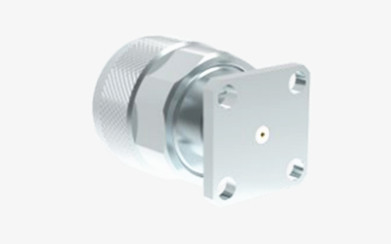

Wysokiej wydajności N Mężczyzna Flance Mount Micro Strip RF koaksjalny złącze

High Performance N Male Flange Mount Micro Strip RF Coaxial Connector
High Performance N Male Flange Mount Micro Strip RF Coaxial Connector High Performance N Male Flange Mount Micro Strip RF Coaxial Connector

Duży Obraz :  Wysokiej wydajności N Mężczyzna Flance Mount Micro Strip RF koaksjalny złącze Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ELT (Elite)
Orzecznictwo: ISO-9001-2015
Numer modelu: N-JFD95
Zapłata:
Minimalne zamówienie: 100 sztuk
Cena: Zbywalny
Szczegóły pakowania: Standardowy karton eksportowy
Czas dostawy: W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności: T/T, L/C, Western Union
Możliwość Supply: 1 000 000 sztuk miesięcznie
Szczegółowy opis produktu
Nazwa produktu: Złącze koncentryczne RF typu N Włócznienie: Pozłacane/niklowane
Impedancja: 50Ω Płeć: Mężczyzna
Model: N-JFD95 Zakres częstotliwości: Prąd stały ~ 11 GHz
Nazwa produktu: Złącze koncentryczne RF typu N
Podkreślić:

N Męskie złącze RF z mocowaniem na panel

,

Połączenie koaksjalne mikrofalowe

,

Złącze adaptera koaksjalnego RF

Wysokowydajny złącze RF koncentryczne typu N z mocowaniem kołnierzowym do mikrofalowodów

Złącza typu N to gwintowane złącza koncentryczne zaprojektowane z myślą o optymalnej odporności na wibracje i doskonałych parametrach elektrycznych, z typowym zakresem częstotliwości do 11 GHz. Nasze wysokowydajne złącza typu N rozszerzają ten zakres do 18 GHz. Są kompatybilne z różnymi typami kabli RF i są szeroko stosowane w branżach takich jak lotnictwo, astronautyka, systemy radarowe, komunikacja mikrofalowa i cyfrowa, a także w przyrządach pomiarowych i testowych.

Oferujemy opcje dostosowania różnych typów złączy i adapterów typu N, aby spełnić specyficzne wymagania klientów. Niezależnie od tego, czy potrzebujesz konfiguracji prostych, czy kątowych, z mocowaniem kołnierzowym czy panelowym, możemy dostosować nasze produkty do Twoich dokładnych specyfikacji.



Wysokiej wydajności N Mężczyzna Flance Mount Micro Strip RF koaksjalny złącze



Specyfikacja

Charakterystyka elektryczna
Impedancja 50Ω
Zakres częstotliwości DC~11GHz(Max.18GHz)
Napięcie znamionowe 1000VRMS*(Max.Sea Level)
Napięcie dielektryczne 1500VRMS*(Max.Sea Level)
Rezystancja izolacji ≥5000MΩ
Rezystancja styku Przewodnik zewnętrzny ≤0.5mΩ
Przewodnik środkowy ≤2.5mΩ
VSWR ≤1.3
Charakterystyka materiałowa i mechaniczna
Przewodnik środkowy Męski Mosiądz,

Niklowany

Żeński Brąz fosforowy,

Niklowany

Sprężysty styk Brąz fosforowy Niklowany
Obudowa / Korpus Mosiądz Stal nierdzewna

Niklowany

Zacisk kablowy Mosiądz Niklowany
Izolator PTFE
Uszczelka Guma silikonowa
Trwałość 500 cykli

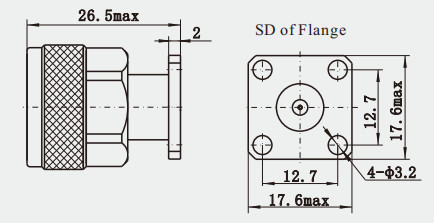

Szczegółowy rysunek

Wysokiej wydajności N Mężczyzna Flance Mount Micro Strip RF koaksjalny złącze

Cechy:

1. Wytrzymałość mechaniczna: Złącze typu N wykonane jest z materiału metalowego o dobrej przewodności elektrycznej i wytrzymałości mechanicznej. Służy nie tylko jako obwód do transmisji sygnału, ale także odgrywa rolę mocowania i ochrony części wewnętrznych. Ponadto jego kompaktowa konstrukcja i doskonała wydajność zapewniają niezawodne rozwiązanie połączeniowe do transmisji różnych sygnałów RF.

2. Obszary zastosowań: Złącza N są szeroko stosowane w lotnictwie, astronautyce, radarach, komunikacji mikrofalowej, komunikacji cyfrowej, sprzęcie medycznym i innych dziedzinach. Ze względu na doskonałe parametry elektryczne i wytrzymałość mechaniczną, szczególnie nadają się do obszarów wymagających dużej mocy, dobrych parametrów RF i współpracy z większymi kablami koncentrycznymi.

3. Kompatybilność: Złącza N są kompatybilne z wieloma typami kabli, w tym z kablami półsztywnymi i elastycznymi itp., co czyni je bardziej uniwersalnymi w praktycznych zastosowaniach.



Katalog produktów:

Adapter RF
Zestawy kabli RF
Szczelne uszczelnienia szklano-metalowe
Złącze serii J30J
Obrotnice mikrofalowe
Adapter falowodu do koncentryka
Złącze RF SMA/SSMA
Złącze RF SMP/SSMP
Złącze RF MCX/MMCX
Złącze RF TNC
Złącze RF typu N
Złącze RF BNC



Złącza fal milimetrowych (2,4 mm, 2,92 mm)

Zastosowania:
1. Komunikacja mikrofalowa: W dziedzinie komunikacji mikrofalowej złącza N służą do łączenia linii transmisyjnych mikrofalowych, zapewniając efektywną transmisję sygnału i redukcję strat sygnału.
2. Komunikacja cyfrowa: Systemy komunikacji cyfrowej wymagają szybkiej i dokładnej transmisji danych, a złącza typu N zapewniają niezbędne rozwiązania połączeniowe, aby zapewnić integralność danych i prędkość transmisji.



3. Pomiary mikrofalowe: W sprzęcie do pomiarów mikrofalowych złącza typu N służą do podłączania przyrządu pomiarowego do testowanego urządzenia, a ich precyzyjne parametry połączeniowe są kluczowe dla dokładności wyników pomiarów.

Pakowanie i dostawa:
* Standardowy karton eksportowy



* Zgodnie z wymaganiami klientów
UWAGA: Mamy ponad 10 000 typów  Złącza typu NZłącze
, jeśli złącza, którego używasz, nie ma na liście, skontaktuj się z nami, podając szczegółyszczegóły
