N Samiecko 4-dziurkowy koaksjalny złączy RF z wypukłą powierzchnią izolacyjną

Duży Obraz : N Samiecko 4-dziurkowy koaksjalny złączy RF z wypukłą powierzchnią izolacyjną Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-JFD94

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacane/niklowane
Impedancja:	50Ω	Płeć:	Mężczyzna
Model:	N-JFD94	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Podkreślić:	4-dziurkowy koaksjalny złącze RF , N Samiecko-rdzeniowy łącznik koaksjalny , Izolacja Wypukła powierzchnia RF łącznik koaksjalny

N Samiecko 4-dziurkowy koaksjalny złączy RF z wypukłą powierzchnią izolacyjną

Złącze z serii N jest zgodne ze standardem MIL-C-39012, posiada konstrukcję połączenia nawiasowego i wykorzystuje powietrze jako medium.częstotliwości obsługujących do 11 GHzPrecyzyjne złącza typu N Elite Electronic rozszerzają ten zakres jeszcze bardziej do 18 GHz i są kompatybilne z różnymi typami kabli RF.i szerokiej szerokości pasma częstotliwości, łączniki te mają szerokie zastosowania w sektorach takich jak lotnictwo, lotnictwo kosmiczne, systemy radarowe, komunikacja mikrofalowa, telekomunikacja cyfrowa, pomiary mikrofalowe i inne.Dodatkowo, złącze serii N służy jako szeroko stosowany interfejs testowy w przyrządach pomiarowych.

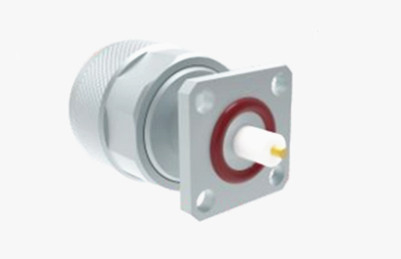

N Samiecko 4-dziurkowy koaksjalny złączy RF z wypukłą powierzchnią izolacyjną 0

Specyfikacja

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 2,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Blas, Pozostałe
	Kobieta	Fosfor brązowy, Pozostałe
Odporny kontakt	Fosfor Brąz	Pozostałe
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Pozostałe
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

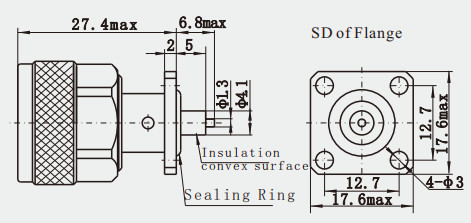

Szczegółowy rysunek

N Samiecko 4-dziurkowy koaksjalny złączy RF z wypukłą powierzchnią izolacyjną 1

Charakterystyka:

1Konstrukcja konstrukcyjna: złącze typu N wykorzystuje wiązkę z nitkami, która obraca się i blokuje w celu szybkiego i niezawodnego połączenia.Ta konstrukcja pozwala złącza utrzymać stabilne połączenie nawet w warunkach drgań lub wstrząsówStruktura jest zazwyczaj podzielona na męską lub żeńską, a styl ma standardową lub odwrotną biegunowość.

2Zakres częstotliwości: złącza N obsługują szeroki zakres częstotliwości sygnału, od 0 do 11 GHz, a wzmocnione typy mogą nawet pokrywać częstotliwości do 18 GHz,co umożliwia zaspokojenie potrzeb różnych zastosowań RF.

3. WYDARZENIE ELEKTRYCZNE: złącze typu N ma dobre właściwości elektryczne, w tym niskie straty i wysoką osłonę.który wytwarza bardzo małe straty podczas transmisji sygnałuW tym samym czasie jego powłoka jest zazwyczaj wykonana z metalu o dobrej odporności elektromagnetycznej,które mogą skutecznie zapobiegać wpływowi zewnętrznych zakłóceń elektromagnetycznych na transmisję sygnału.

Tłumaczenie DeepL.com (darmowa wersja)

Katalog produktów:

Adapter RF

Zestawy kabli RF

Ściany hermetyczne ze szkła do metalu

Złącze serii J30J

Złącza obrotowe mikrofalowe

Przewodnik fal do adaptera koaksjalnego

Złącze RF SMA/SSMA

Połączenie SMP/SSMP RF

Złącze RF MCX/MMCX

Połączenie TNC RF

Złącze RF typu N

BNC RF ConnectorPołączniki fal milimetrowych ((2.4mm, 2.92mm)

Zastosowanie:

1Sprzęt komunikacji bezprzewodowej: łączniki N odgrywają ważną rolę w dziedzinie komunikacji bezprzewodowej, mogą zapewnić stabilną i wydajną transmisję sygnału,obsługuje szeroki zakres częstotliwości, aby zaspokoić potrzeby stacji bazowych łączności komórkowej i sieci bezprzewodowych.
2. Elektronika samochodowa: w przemyśle motoryzacyjnym łączniki typu N są używane do łączenia różnych czujników,systemy sterowania i systemy infotainment zapewniające niezawodność i stabilność transmisji danych.
3Urządzenia medyczne: W dziedzinie urządzeń medycznych istnieją niezwykle wysokie wymagania dotyczące złączy.Złącza typu N są stosowane w sprzęcie medycznym do obrazowania i innym krytycznym sprzęcie medycznym ze względu na ich dobrą wydajność elektryczną i wytrzymałość mechaniczną.

Tłumaczenie DeepL.com (darmowa wersja)

Opakowanie i dostawa:

* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów

UWAGA:
Mamy ponad 10 000 rodzajówTyp N Złącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
