WR19 BJ500 Do 1,85 mm Kobieta Przewodnik fali do adaptera koaksów

WR19 BJ500 do adaptera falowodu żeńskiego 1,85 mm do koncentrycznego, kąt prosty 39,2 GHz~59,6 GHz

Częstotliwość adapterów falowód-koncentryczny przetwarzane przez Elite Electronic (ELT) obejmuje 5,4 GHz-110 GHz. Dzięki wysokiej niezawodności, małym rozmiarom i doskonałej wydajności, jest szeroko stosowany w pomiarach mikrofalowych i urządzeniach fal milimetrowych. Falowód posiada standardowe prostokątne i dwugrzbietowe falowody, a niestandardowe falowody mogą być dostosowane do wymagań użytkownika. Interfejs połączenia koncentrycznego obejmuje N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 i mikropaskowy. Adaptery falowód-koncentryczny dzielą się na dwa typy: uruchamianie końcowe i uruchamianie pod kątem prostym z orientacji interfejsu. Wśród nich typ uruchamiania RA może być również używany jako struktura dużej mocy.



Zalety:

-Nasze adaptery falowodowe charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałą wydajnością itp., co sprawia, że są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych itp.

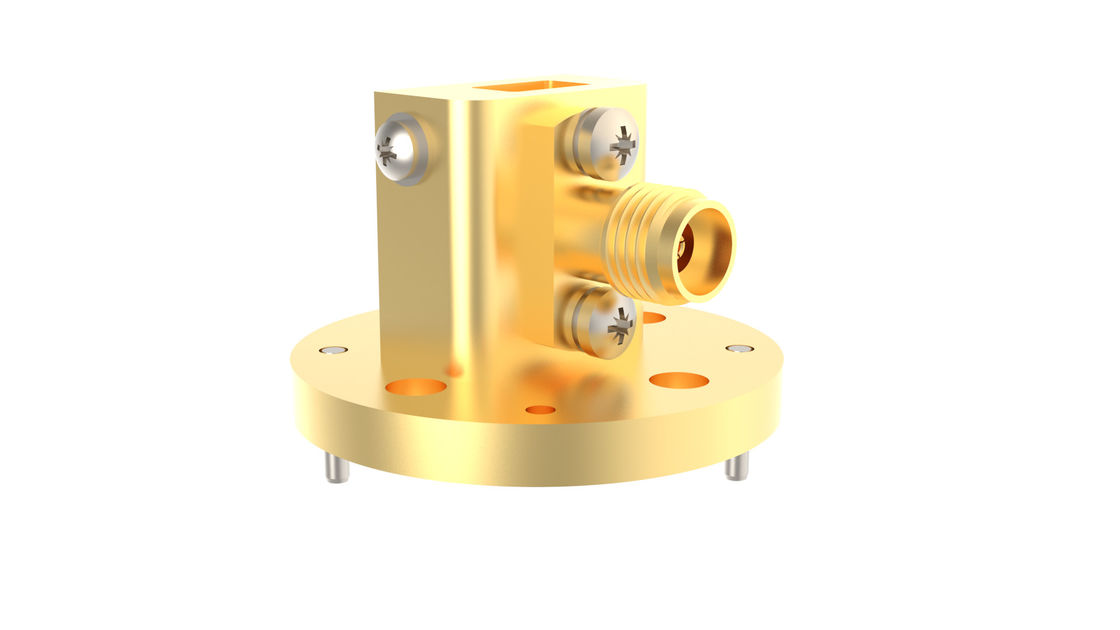

Rysunek poglądowy i zdjęcia adaptera falowodu WR19 BJ500 do koncentrycznego żeńskiego 1,85 mm 1.85/BJ500-KF4:





Lista adapterów falowód do koncentrycznych 1,85 mm:

Numer modelu	Opis	Uwaga
1.85/BJ500-KF4	Adaptery kątowe żeńskie WR19(BJ500) do 1,85 mm
1.85/BJ500-KFE1	Adaptery uruchamiania końcowego żeńskie WR19(BJ500) do 1,85 mm	BJ500=WR19
1.85/BJ620-KF	Adaptery kątowe żeńskie WR15(BJ620) do 1,85 mm	BJ620=WR15
1.85/BJ620-KFE	Adaptery uruchamiania końcowego żeńskie WR15(BJ620) do 1,85 mm
Typ niestandardowy	Dostosowane rozmiary są akceptowane





Odniesienia krzyżowe standardu falowodu

Waveguide to Coax Adapter-ELT 2024.pdf
