Szczegóły Produktu:
Zapłata:
|
| Product name: | SSMB RF Conector | Plating: | Gold Plated |
|---|---|---|---|
| Trwałość: | 500 cykli | Materiał kontaktowy: | Mosiądz, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| High Light: | Połącznik RF z prostą kobiecą,Kobieta złociona łącznik RF,SSMB RF Coaxial Adapter Connector |
||

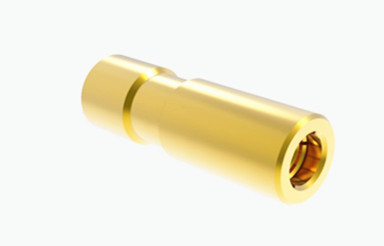

SSMB Female Glod Plated RF Connector dla kabla SFF-50-1
Produkty z serii SSMB to miniaturowe łączniki koaksialne o częstotliwości radiowej, które są rozwijane i produkowane zgodnie z normą IEC60169-19.Złącza te posiadają takie cechy jak kompaktowy rozmiar, lekkość i łatwość obsługi, co czyni je odpowiednimi do stosowania w sprzęcie i instrumentach mikro-radio.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50 ohm | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170 VRMS (maksymalny poziom morza) | |
| Włókna elektryczne Wzór napięcia | 500 VRMS (maksymalny poziom wody) | |
| Odporność na izolację | ≥ 2000 MOhm | |
| Odporność kontaktowa | Przewodnik zewnętrzny | ≤ 2mOhm |
| Przewodnik centralny | ≤ 6 mOhm | |
| VSMR | ≤1.25 | |
| Utrata wstawienia | ≤ 0,30 dB | |
Szczegóły dotyczące produktu
| Materiał i właściwości mechaniczne | |||
| Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
| Kobieta/złota | Brąz Sn-P | Złote | |
| Kontakt o odporności | Brąz beryliowy | Pozostałe | |
| Skórka / obudowa | mosiądz, stal nierdzewna | Pozostałe | |
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Zgodność z RoHS | - Tak, proszę. |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 0.6N max. |
| Siła rozłączająca | 0.6 N max |
Specyfikacja środowiskowa:
| Temperatura pracy | -65 do +165 stopni C |
| Ocena IP (wspólna) | IP64 |
Charakterystyka:
1.Wielkość miniaturowa: złącza SSMB są zaprojektowane tak, aby były mniejsze niż standardowe złącza SMB, przy przybliżonej średnicy zewnętrznej nitki zaledwie 10 milimetrów.Ten kompaktowy rozmiar jest korzystny w środowiskach o ograniczonej powierzchni.
2.Lightweight: ze względu na mniejsze wymiary złącza SSMB są również lżejsze w wadze, co jest korzystne, gdy używa się dużej liczby złączy, ponieważ zmniejsza całkowitą masę,ułatwianie przenoszenia i instalacji.
3Łatwe w podłączeniu: złącza SSMB są zaprojektowane z myślą o funkcjonalności wciągania i wciągania.co oznacza, że mogą być łatwo mocowane do odpowiednich urządzeń bez konieczności stosowania dodatkowych narzędzi lub nadmiernej siły.
Zastosowanie:
Sprzęt radiowy: W urządzeniach łączności radiowej łączniki SSMB są powszechnie stosowane do łączenia anten z nadajnikami, zapewniając stabilną transmisję sygnału.
Elektroniczne instrumenty: w wysokofrekwencyjnych instrumentach elektronicznych łączniki SSMB są stosowane do łączenia urządzeń pomiarowych i badawczych, utrzymując precyzyjne przesyłanie danych.
Bezprzewodowe stacje bazowe: w bezprzewodowych stacjach bazowych komunikacji, łączniki SSMB są używane do łączenia kabli przesyłowych E1 z małymi skrzynkami przesyłowymi DDF,reprezentujące typowe zastosowanie w wyposażeniu stacji bazowej.
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
