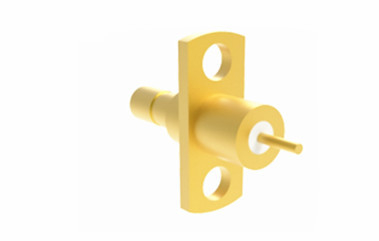

Precyzyjne SSMB Wiązanie RF z wbudowaną mikrostrypą
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze RF SSMB | Platerowanie: | Pozłacany |
|---|---|---|---|
| Trwałość: | 500 cykli | Materiał kontaktowy: | Mosiądz, brąz berylowy |
| Materiał: | Mosiądz | Norma projektowa:: | IEC 1169-33 |
| Rodzaj: | proste | Płeć: | Mężczyzna |
| Podkreślić: | SSMB Wiązka RF zamontowana na płaszczyźnie męskiej,Zintegrowany mikropłytkowy łącznik adaptera RF koaksjalnego,Precyzyjne połączenie RF męskie |
||
Precyzyjne SSMB Wiązanie RF z wbudowanym mikropłytkiem dla optymalnej integralności sygnału
Produkty z serii SSMB stanowią klasę zminiaturyzowanych łączników koaksjalnych częstotliwości radiowej typu push-and-snap, które są zaprojektowane i produkowane zgodnie ze standardem IEC60169-19.Złącza te wyróżniają się kompaktowymi wymiarami, lekka konstrukcja i przyjazna dla użytkownika konstrukcja, co czyni je odpowiednimi do wykorzystania w kompaktowych urządzeniach radiowych i instrumentach precyzyjnych.
Specyfikacja:
| Charakterystyka elektryczna | ||
| Impedancja | 50 ohm | |
| Zakres częstotliwości | Prąd stały ~ 3 GHz | |
| Napęd nominalny | 170VRMS (maksymalny poziom morza) | |
| Włókna elektryczne Wzór napięcia | 500VRMS (maksymalny poziom morza) | |
| Odporność na izolację | ≥ 2000 MOhm | |
| Odporność kontaktowa | Przewodnik zewnętrzny | ≤ 5,5 mΩ |
| Przewodnik centralny | ≤ 2,5 mΩ | |
| VSMR | ≤1.35 | |
Szczegóły dotyczące produktu
| Materiał i właściwości mechaniczne | |||
| Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
| Kobieta/złota |
Brąz beryliowy
|
Złote | |
| Kontakt o odporności | Brąz beryliowy | Złote | |
| Skórka / obudowa | Z miedzi | Złote | |
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Zgodność z RoHS | - Tak, proszę. |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 0.6N max. |
| Siła rozłączająca | 0.6 N max |
Specyfikacja środowiskowa:
| Temperatura pracy | -65 do +165 stopni C |
| Ocena IP (wspólna) | IP64 |
Charakterystyka:
Złącza z serii SSMB są szeroko stosowane w sprzęcie radiowym i instrumentach elektronicznych ze względu na ich niewielkie rozmiary, lekką wagę, łatwość użytkowania, szeroki zakres częstotliwości pracy,doskonała wydajność elektryczna, i wysokiej niezawodności.
Zastosowanie:
ze względu na ich kompaktowy rozmiar złącza SSMB nadają się również do stosowania w środowiskach o ograniczonej przestrzeni, takich jak lotnictwo, lotnictwo kosmiczne i sprzęt medyczny,które należą do sektorów wysokiej klasy, w których te złącza są wykorzystywane.
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
