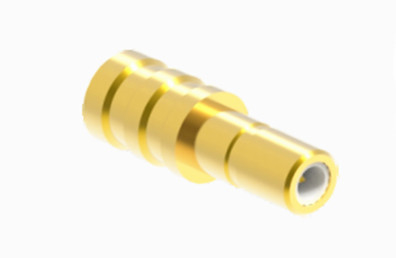

Ultra trwały łącznik SSMB RF dla 2# kabli półsztywnych / elastycznych
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze RF SSMB | Platerowanie: | Pozłacany |
|---|---|---|---|
| Trwałość: | 500 cykli | Materiał kontaktowy: | Brąz berylowy |
| Materiał: | Mosiądz | Norma projektowa:: | IEC 1169-33 |
| Rodzaj: | proste | Płeć: | Mężczyzna |
| Podkreślić: | Złącze koaksjalnego adaptera RF z elastycznym kablem,Połowicowy sztywny kabel z łącznikiem RF,SSMB Mężczyzna z łącznikiem RF |
||
Ultrawytrzymały łącznik SSMB Mężczyzna RF: Idealny do zwiększenia wydajności kabli 2# Półsztywnych/Elastycznych
Produkty z serii SSMB to kompaktowe złącza koaksjalne typu push-and-snap przeznaczone do zastosowań radiowych, zaprojektowane i wyprodukowane zgodnie ze standardem IEC60169-19.Mają niewielkie kształty, lekkiej konstrukcji i przyjaznego użytkownikowi interfejsu, co czyni je odpowiednimi do stosowania w miniaturowych urządzeniach radiowych i urządzeniach pomiarowych.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50 ohm | |
| Zakres częstotliwości | Prąd stały ~ 3 GHz | |
| Napęd nominalny | 170VRMS (maksymalny poziom morza) | |
| Włókna elektryczne Wzór napięcia | 500VRMS (maksymalny poziom morza) | |
| Odporność na izolację | ≥ 2000 MOhm | |
| Odporność kontaktowa | Przewodnik zewnętrzny | ≤ 5,5 mOhm |
| Przewodnik centralny | ≤ 2,5 mOhm | |
| VSMR | ≤1.35 | |
Szczegóły dotyczące produktu
| Materiał i właściwości mechaniczne | |||
| Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
| Kobieta/złota |
Brąz beryliowy
|
Złote | |
| Kontakt o odporności | Brąz beryliowy | Złote | |
| Skórka / obudowa | Z miedzi | Złote | |
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Zgodność z RoHS | - Tak, proszę. |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 0.6N max. |
| Siła rozłączająca | 0.6 N max |
Specyfikacja środowiskowa:
| Temperatura pracy | -65 do +165 stopni C |
| Ocena IP (wspólna) | IP64 |
Charakterystyka:
Kompaktowy rozmiar: Złącza SSMB są zaprojektowane z myślą o kompakcie, co sprawia, że nadają się do stosowania w środowiskach o ograniczonej przestrzeni.
Lekkie: Złącza te są lekkie, co ułatwia ich przenoszenie i montaż.
Łatwo się podłączyćPołączacze SSMB są przyjazne dla użytkownika z łatwymi mechanizmami wciągania i wciągania w celu szybkiego podłączenia i odłączenia.
Szeroki zakres częstotliwości: nadają się do szerokiego zakresu częstotliwości pracy, co czyni je przydatnymi w różnych urządzeniach radiowych i instrumentach elektronicznych.
Doskonała wydajność elektrycznaPołączenia SSMB zapewniają dobrą wydajność elektryczną, która ma kluczowe znaczenie dla transmisji sygnału w obwodach o wysokiej częstotliwości.
Wysoka niezawodnośćPołączenia te są niezawodne i wytrzymają pewien stopień drgań i wstrząsów.
Różne opcje interfejsu: W zależności od potrzeb zastosowania, złącza SSMB zapewniają zarówno gniazdo (wolno pływające) jak i opcje interfejsu snap-in; pierwsze umożliwia pewne błędne ustawienie osiowe i promieniowe,podczas gdy ten ostatni zapewnia silniejszy uchwyt dla połączenia.
Zastosowanie:
Sprzęt komunikacji bezprzewodowej: w bezprzewodowych stacjach bazowych i innym sprzęcie komunikacyjnym,Złącza SSMB są powszechnie stosowane do podłączenia kabli przesyłowych E1 do małej skrzynki przesyłowej DDF (Digital Distribution Frame) na stacji bazowej.
Instrumenty badawcze: W dziedzinie pomiarów i badań łączniki SSMB są wykorzystywane do przesyłania sygnału w różnych wysokofrekwencyjnych instrumentach badawczych ze względu na ich doskonałą wydajność elektryczną.
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
