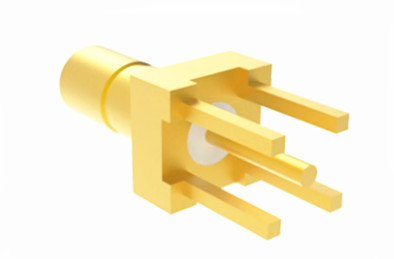

Złote SSMB Męski PCB Mount RF Connector Typ prosty Nikkel / Złote
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze RF SSMA | Platerowanie: | Niklowane/pozłacane |
|---|---|---|---|
| Trwałość: | 500 cykli | Materiał kontaktowy: | Mosiądz, BeCu |
| Materiał: | Mosiądz | Norma projektowa:: | IEC 1169-33 |
| Rodzaj: | proste | Płeć: | Mężczyzna |
| Podkreślić: | Prostowy RF koaksjalny złącze adaptera,SSMB Mężczyzna PCB Mount RF Connector,Złote łączniki PCB |
||
Podnieś swoją elektronikę dzięki naszemu trwałemu i niezawodnemu złotemu łącznikowi SSMB Male PCB Mount RF
Produkty z serii SSMB to miniaturowe łączniki koaksialne częstotliwości radiowej typu push-in i snap-in opracowane i wyprodukowane zgodnie z normą IEC60169-19.lekka waga, łatwe w obsłudze itp. i są stosowane w sprzęcie i instrumentach mikro-radio.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50 ohm | |
| Zakres częstotliwości | Prąd stały ~ 3 GHz | |
| Napęd nominalny | 250 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 170VRMS (maksymalny poziom morza) | |
| Odporność na izolację | ≥ 2000 MOhm | |
| Odporność kontaktowa | Przewodnik zewnętrzny | ≤ 5,5 mOhm |
| Przewodnik centralny | ≤ 2,5 mOhm | |
| VSMR | ≤1.35 | |
| Napęd nominalny | 500 VRMS | |

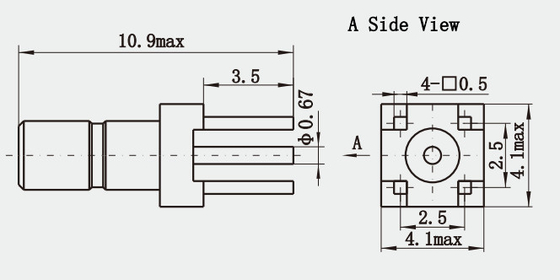

Szczegóły dotyczące produktu
| Materiał i właściwości mechaniczne | |||
| Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
| Kobieta/złota |
Brąz beryliowy
|
Złote | |
| Kontakt o odporności | Brąz beryliowy | Złote | |
| Skórka / obudowa | Z miedzi | Złote | |
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Zgodność z RoHS | - Tak, proszę. |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 0.6N max. |
| Siła rozłączająca | 0.6 N max |
Specyfikacja środowiskowa:
| Temperatura pracy | -65 do +165 stopni C |
| Ocena IP (wspólna) | IP64 |
Charakterystyka:
- Kompaktny i lekki: dzięki temu jest niezwykle wszechstronny do instalacji i układu, zwłaszcza w środowiskach o ograniczonej przestrzeni.
- Łatwe w obsłudze: złącze wykorzystuje podłączone nawiasy (zarówno gniazdko, jak i wtyczkę), zapewniając niezawodne połączenia elektryczne i mechaniczne.
- Doskonała wydajność elektryczna: z impedancją 50 Ohm i szerokim zakresem częstotliwości pracy, jest odpowiedni do transmisji wysokiej częstotliwości i zastosowań o ograniczonej przestrzeni,takie jak łączność mobilna, łączności satelitarnej, bezprzewodowych sieci lokalnych (Wi-Fi) oraz sprzętu do badań radiowych.
- Wysoka niezawodność: dzięki konstrukcji ten złącze zapewnia wysoką niezawodność.
Zastosowanie:
Jest powszechnie stosowany do łączenia kabli koaksjalnych w sprzęcie radiowym i instrumentach elektronicznych w obwodach o wysokiej częstotliwości, takich jak systemy GPS, cyfrowe PCN, karty sieciowe bezprzewodowe, PC/LAN,i inne urządzenia wykorzystujące technologię mocowania powierzchniowego (SMT).
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączniki (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP itp.), Jeśli nie znajdziesz używanego przez siebie złącza,Proszę o kontakt z danymi..
