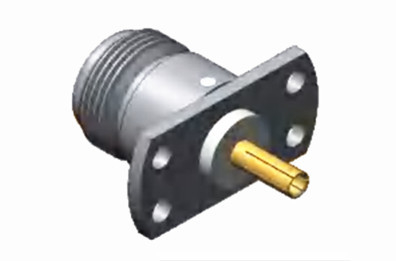

N-Type Female Flange PCB Mount RF Connector Złote / Niklowane
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF typu N | Platerowanie: | Złote/niklowane |
|---|---|---|---|
| Impedancja: | 50 Ω | Zakres częstotliwości: | Prąd stały ~ 11 GHz |
| Model: | N-KFD19 | Płeć: | Kobieta |
| Podkreślić: | Włącza koaksjalny RF pokryty niklem,Kobieta płaszczyzna PCB Mount RF Connector,Złącze RF typu N do montowania na płytce PCB |
||
Ostateczne rozwiązanie dla wysokowydajnych zastosowań RF N-Type Female Flange PCB Mount RF Connector
Złącza typu N to złącza koaksjalne z przędzą o dobrej zdolności antywibracyjnej i właściwościach elektrycznych, a typowy zakres częstotliwości wynosi do 11 GHz.Nasz zakres częstotliwości może sięgać 18 GHz.Są one odpowiednie dla różnych rodzajów kabli RF i są powszechnie stosowane w lotnictwie, lotnictwie, radarach, mikrofalówkach, komunikacji cyfrowej, instrumentach testowych i pomiarowych itp.Oferujemy dostosowanie różnych złączy typu N i adapterów, aby spełnić różne wymagania klientów.możemy zapewnić rozwiązanie, które pasuje do Twoich potrzeb.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~11GHz ((Max.18GHz) | |
| Napęd nominalny | 1000VRMS* ((Max.Poziom morza) | |
| Włókna elektryczne Wzór napięcia | 1500VRMS* ((Max.Poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 0,5 mΩ |
| Przewodnik centralny | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Pozostałe, z miedzi |
| Kobieta | Fosfor Brąz, pozłacany | |
| Odporny kontakt | Fosfor Brąz | Pozostałe, z wyłączeniem: |
| Skórka / obudowa | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Klempy kablowe | Z miedzi | Pozostałe |
| Gasketa | Kauczuk silikonowy | |
| Izolacja | PTFE | |
| Trwałość | 500 cykli | |

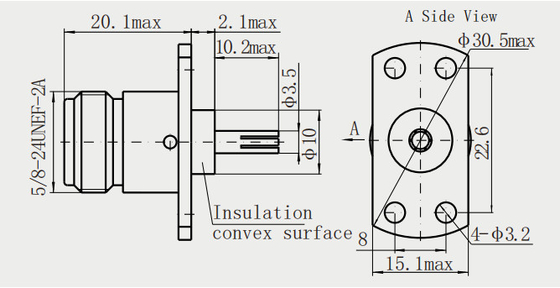

Szczegółowy rysunek
Zastosowanie:
-
Lotnictwo i lotnictwo kosmiczne: Złącza typu N są powszechnie stosowane w systemach avioniki, takich jak systemy komunikacji, nawigacji i nadzoru samolotów.
-
Systemy radarowe: Złącza te są stosowane w systemach radarowych w celu zapewnienia niezawodnych i wydajnych połączeń do przesyłania i odbierania sygnałów RF.
-
Komunikacja mikrofalowa i bezprzewodowa: łączniki typu N są stosowane w systemach mikrofalowych, takich jak komunikacja satelitarna, stacje bazowe komórkowe i sprzęt sieciowy bezprzewodowy.
-
Instrumenty badawcze i pomiarowe: Złącza te są stosowane w sprzęcie badawczym, oscyloskopach, analizatorach widma i innych instrumentach pomiarowych w celu zapewnienia dokładnej i stabilnej transmisji sygnału.
-
Urządzenia medyczne: łączniki typu N są wykorzystywane w sprzęcie do obrazowania medycznego, takim jak maszyny MRI i urządzenia rentgenowskie, aby ułatwić połączenie kabli RF.
-
Elektronika użytkownika: łączniki te można znaleźć w różnych urządzeniach elektronicznych, w tym telewizorach, radiach i systemach audio, do łączenia kabli i anten RF.
Katalog produktów:
| Adapter RF |
| Zestawy kabli RF |
| Złącze RF SMA/SSMA |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Przewodnik fal do adaptera koaksjalnego |
| Złącze RF MCX/MMCX |
| Połączenie SMP/SSMP RF |
| Ściany hermetyczne ze szkła do metalu |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
Opakowanie i dostawa:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówTyp N Złącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z nami, podając szczegółyTo jest....
