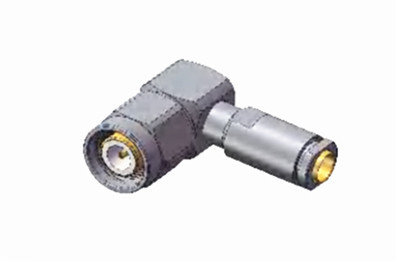

TNC Mężczyzna pod prawym kątem RF kabel łącznik dla UFB205A Uwolnić niezrównaną łączność
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze radiowe TNC | Platerowanie: | Niklowane |
|---|---|---|---|
| Impedancja: | 50 Ω | Norma projektowa: | IEC 60169-17 |
| Materiał kontaktowy: | Mosiądz, BeCu | Trwałość: | 500 cykli |
| Rodzaj: | proste | Ciało: | RA/kąt prosty |
| Płeć: | Mężczyzna | ||
| Podkreślić: | Połącznik TNC RF pokryty niklem,Włączacze kabli TNC Męskie,Złącze kablowe RF UFB205A |
||
Uwolnij niezrównaną łączność z TNC Mężczyzną pod kątem prawym RF kabel złącza do UFB205A
Produkty z serii TNC są zaprojektowane jako wersja nawigacyjna z łącznikiem BNC.zębkowe jednostki wodoodporne mają stałą impedancję 50 Ohm i działają od DC-11GHzSą dwa rodzaje łączników TNC: standardowy i odwrotny biegunowy.Chociaż ich wydajność może nie być równa produktom przemysłowym lub wysokiej jakościWykorzystywane szeroko w połączeniach antenowych, TNC mają wiele zastosowań w dziedzinie lotnictwa, obrony, komunikacji,i ogólne rynki przemysłoweDostępne są również odwrócone biegunowość i 75 Ohm TNC.
Specyfikacja
|
Charakterystyka elektryczna
|
||||
|
Impedancja
|
50Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ~4 GHz
|
|||
|
Napęd nominalny
|
2500VRMS (maksymalny poziom morza)
|
|||
|
Włókna elektryczne Wzór napięcia
|
750VRMS (maksymalny poziom morza)
|
|||
|
Odporność na izolację
|
≥ 2000MΩ
|
|||
|
Odporność kontaktowa
|
Przewodnik zewnętrzny
|
≤ 6mΩ
|
||
|
Przewodnik centralny
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specyfikacja mechaniczna
| Standardy projektowania | IEC 60169-17 |
| Zgodność z RoHS | - Tak, proszę. |
| Zakończenie kontaktu z centrum | Kręć |
| Zakończenie kontaktu zewnętrznego | Kręć |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 13.6N max. |
| Siła rozłączająca | 13.6N max. |
Zastosowanie:
* Telefony komórkowe
* Urządzenia
* Stacja bazowa
* Sieć
* Radar
* Telekomunikacje

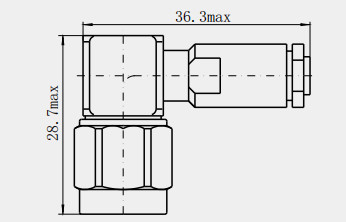

Szczegółowy rysunekUwolnij niezrównaną łączność z TNC Mężczyzną pod kątem prawym RF kabel złącza do UFB205A:
Jednostka: ((mm)
Charakterystyka:
- Połączenie nawiasowe: konstrukcja ta zapewnia lepszą odporność na drgania i uderzenia, zapewniając bezpieczne i niezawodne połączenia parzenia.
- Impedancja 50 Ohm: Wykazuje doskonałą wydajność w całym zakresie częstotliwości DC-11GHz.
- Zakres częstotliwości: optymalny zakres częstotliwości operacyjnej wynosi 0-11 GHz, zapewniając szersze możliwości zastosowania w porównaniu z złączem BNC (odpowiedni do częstotliwości do 4 GHz).W zakresie częstotliwości mikrofalowej, łącznik TNC przewyższa nawet łącznik BNC.
- Dostępne są dwa rodzaje złączy TNC: standardowy i odwrotny biegunowy.
- Łączniki TNC są powszechnie stosowane do połączeń antenowych i mają liczne zastosowania w elektronikach lotniczych, obronności, komunikacji i ogólnych rynkach przemysłowych.Są również kompatybilne z różnymi rodzajami kabli RF, takich jak RG 174., RG 188, RG 316, itp.
UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z nami, podając szczegółyTo jest....
