N Kobieta 50Ω Flanka PCB Mount RF Connector z długim mikrostrypem dla optymalnej wydajności RF
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF typu N | Platerowanie: | Złote/niklowane |
|---|---|---|---|
| Impedancja: | 50 Ω | Zakres częstotliwości: | Prąd stały ~ 11 GHz |
| Model: | N-KB3A | Płeć: | Kobieta |
| Podkreślić: | Złącze RF do montowania PCB pokryte niklem,N łącznik RF dla płaszczyzny kobiecej,N-typ łącznik koaksjalny RF |
||

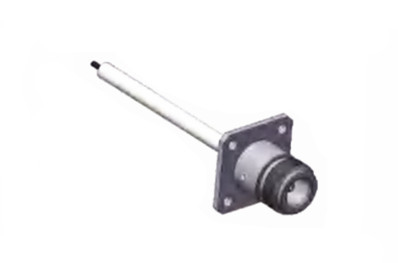

N Kobieta 50Ω Flanka PCB Mount RF Connector z Długim Mikrostripem
Złącza typu N to złącza koaksjalne z przędzą o dobrej zdolności antywibracyjnej i właściwościach elektrycznych, a typowy zakres częstotliwości wynosi do 11 GHz.Nasz zakres częstotliwości może sięgać 18 GHz.Są one odpowiednie dla różnych typów kabli RF i są powszechnie stosowane w lotnictwie, lotnictwie, radarach, mikrofalowych i cyfrowych komunikacjach, instrumentach testowych i pomiarowych itp.Możemy dostosować różne łączniki typu N i adaptery zgodnie z różnymi wymaganiami klientów.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~11GHz ((Max.18GHz) | |
| Napęd nominalny | 1000VRMS* ((Max.Poziom morza) | |
| Włókna elektryczne Wzór napięcia | 1500VRMS* ((Max.Poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 0,5 mΩ |
| Przewodnik centralny | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Blas,
Pozostałe |
| Kobieta | Fosfor brązowy,
Pozostałe |
|
| Odporny kontakt | Fosfor Brąz | Pozostałe |
| Skórka / obudowa | Płytki miedziane Stal nierdzewna |
Pozostałe |
| Klempy kablowe | Z miedzi | Pozostałe |
| Izolacja | PTFE | |
| Gasketa | Kauczuk silikonowy | |
| Trwałość | 500 cykli | |

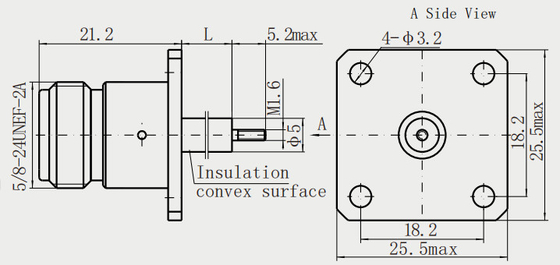

Szczegółowy rysunek
Zastosowanie:
Złącze typu N jest rodzajem złącza koaksjalnego RF, używanego głównie do łączenia kabli koaksjalnych.konstrukcja odporna na działanie pogody i połączenie nawiasowe, które można obracać, aby zamknąć w miejscuJego średnie rozmiary i niezawodna konstrukcja sprawiają, że jest jednym z najwcześniejszych złączy obsługujących sygnały częstotliwości mikrofalowej.
Złącza typu N mają szeroki zakres zastosowań, w tym, między innymi, systemy łączności, systemy radarowe, systemy radiowe, a także instrumenty badawcze i pomiarowe.Ze względu na zdolność obsługi częstotliwości do 18 GHz, jest szczególnie odpowiedni dla urządzeń i systemów wymagających obsługi sygnałów wysokiej częstotliwości.
Katalog produktów:
| Adapter RF |
| Zestawy kabli RF |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Przewodnik fal do adaptera koaksjalnego |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF MCX/MMCX |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze BNC RF Złącza fal milimetrowych ((2.4mm, 2.92mm) |
Opakowanie i dostawa:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówTyp N Złącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z nami, podając szczegółyTo jest....
