Seria N, proste, 4-otworowe, męskie złącze kołnierzowe RF z długim paskiem
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF typu N | Platerowanie: | Pozłacane/niklowane |
|---|---|---|---|
| VSWR serii N: | ≤1,3 | Zakres częstotliwości serii N: | Prąd stały ~ 11 GHz |
| Model: | ON-JFD100 | Impedancja: | 50 Ω |
| Podkreślić: | 4-dziurkowy płaszczyk RF z łącznikiem męskim,Wielkofrekwencyjny połączenie RF męskie,Długa pasma RF z łącznikiem męskim |
||

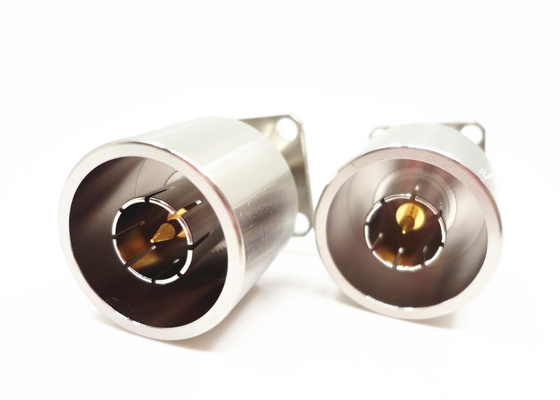

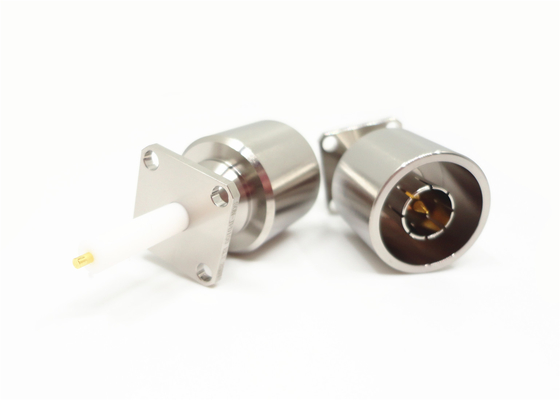

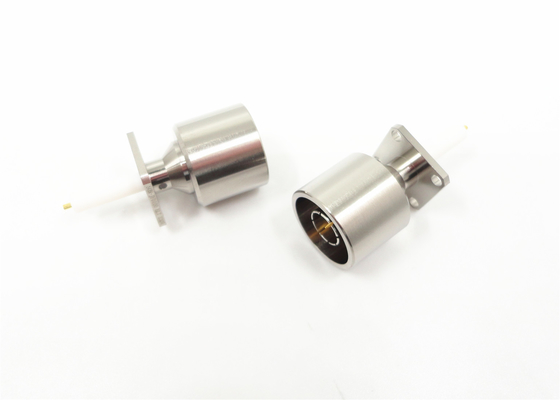

Seria N, proste, 4-otworowe, męskie złącze kołnierzowe RF z długim paskiem
Złącza typu N to gwintowane złącza współosiowe o dobrych właściwościach antywibracyjnych i właściwościach elektrycznych oraz typowym zakresie częstotliwości do 11 GHz.Nasz zakres częstotliwości może wynosić do 18 GHz.Mają zastosowanie do różnych typów kabli RF i są powszechnie stosowane w lotnictwie, lotnictwie, radarach, komunikacji mikrofalowej i cyfrowej, przyrządach testowych i pomiarowych itp.
Możemy również dostosować różne złącza i adaptery typu N zgodnie z różnymi wymaganiami klientów.Bez względu na to, czego potrzebujesz, to prosty lub prosty, mocowanie kołnierzowe lub mocowanie grodziowe.
Specyfikacja
| Parametry elektryczne | ||
| Impedancja | 50 Ω | |
| Zakres częstotliwości | Prąd stały ~ 11 GHz (maks. 18 GHz) | |
| Napięcie znamionowe | 1000VRMS*(maks. poziom morza) | |
| Dielektryki Odporność na napięcie | 1500VRMS*(maks. poziom morza) | |
| Rezystancja izolacji | ≥5000MΩ | |
| Centrum oporu | Przewód zewnętrzny | ≤0,5 mΩ |
| Konduktor centralny | ≤1,5 mΩ | |
| VSWR | ≤1,3 | |
| Charakterystyka materiałowa i mechaniczna | ||
| dyrygent Centrum | Mężczyzna | Mosiądz, pozłacany |
| Kobieta | Brąz fosforowy, pozłacany | |
| Sprężysty kontakt | Brąz fosforowy | Niklowana pasywacja |
| Obudowa / Obudowa | Mosiądz Stal nierdzewna | Pozłacana pasywacja |
| Zacisk kablowy | Mosiądz | Niklowane |
| Izolator | PTFE | |
| Uszczelka | Silikonowa guma | |
| Trwałość | 500 cykli | |
Cechy
| Pozłacany |
| Subminiaturowe |
| DC do 40 GHz |
| Kompaktowy rozmiar |
| Złącze wtykowe lub zatrzaskowe |
| Pełna zapadka, ograniczona zapadka i gładki otwór |
| Złącze do montażu na płytce drukowanej i przewodzie |
| Wybór męski i żeński, prosty i pod kątem prostym |
| Wersje do montażu na kablach zarówno dla kabli elastycznych, jak i półsztywnych. Materiały |
| Typ normalny i hermetyczny, wybór mocowania kołnierzowego i gwintowanego |
Szczegółowy rysunek
Aplikacje
* Komputer/sieci LAN
* Komunikacja mobilna
* Stacja bazowa
* Obiekty zewnętrzne
* Radar, kuchenka mikrofalowa
* Telekomunikacja
* Oprzyrządowanie
* Motoryzacja
* Dołącz do linii skoku
* Podstawowy obiekt
* Instalacja antenowa radia, telewizji
* Komunikacja mobilna
Katalog produktów
| Adapter RF |
| Zespoły kabli RF |
| Hermetyczne uszczelnienia szkło-metal |
| Złącze serii J30J |
| Złącza obrotowe w kuchence mikrofalowej |
| Adapter falowodu na koncentryczny |
| Złącze radiowe SMA/SSMA |
| Złącze radiowe SMP/SSMP |
| Złącze radiowe MCX/MMCX |
| Złącze radiowe TNC |
| Złącze RF typu N |
| Złącze BNC RF Złącza fal milimetrowych (2,4 mm, 2,92 mm) |
pakowanie i dostawa
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
NOTATKA:
Mamy ponad 10 000 rodzajówTyp N Złącze, jeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami, podając swoje danels.
