11,9 GHz-18 GHz Adapter falowodowy SMA żeński do koncentrycznego WR62 BJ140 SMA-BJ140-KF
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | WR62 Waveguide do adapterów koncentrycznych | Tworzywo: | Mosiądz |
|---|---|---|---|
| Zakres częstotliwości: | 11,9–18 GHz | Złącze: | SMA |
| VSWR: | 1.30 | Impedancja: | 50 omów |
| Rozmiar falowodu: | WR62, BJ140 | Styl ciała: | Prosty kąt |
| Podkreślić: | Falowód SMA do adaptera koncentrycznego,falowód WR62 BJ140 do adaptera SMA,adaptery falowodu koncentrycznego 18 GHz |
||
WR62 BJ140 do adaptera falowodu do koncentrycznego SMA żeńskiego 11.9GHz~18GHz
Częstotliwość adapterów falowód-koncentryczny przetwarzanych przez Elite Electronic (ELT) obejmuje 5.4GHz-110GHz. Dzięki wysokiej niezawodności, małym rozmiarom i doskonałym parametrom, jest szeroko stosowany w pomiarach mikrofalowych i urządzeniach fal milimetrowych. Falowód posiada standardowe prostokątne i dwugrzebieniowe falowody, a niestandardowe falowody mogą być dostosowane do wymagań użytkownika. Interfejs połączenia koncentrycznego obejmuje N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm i mikropaskowy. Adaptery falowód-koncentryczny dzielą się na dwa typy: uruchamianie końcowe i uruchamianie pod kątem prostym z orientacji interfejsu. Wśród nich, typ uruchamiania RA może być również używany jako struktura dużej mocy.
Specyfikacja SMA/BJ140-KF:
| Nazwa produktu | Adaptery falowodu WR62 do koncentrycznego SMA |
| Model nr | SMA/BJ140-KF |
| Typ koncentryczny | SMA |
| Rozmiar falowodu | WR62 |
| Styl obudowy | Kąt prosty |
| Zakres częstotliwości | 11.9-18GHz |
| Impedancja SMA | 50 Ohm |
| VSWR | 1.30 |
Zalety:
-Nasze adaptery falowodowe charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałymi parametrami itp., co sprawia, że są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych itp.
Rysunek poglądowy modelu nr SMA/BJ140-KF:

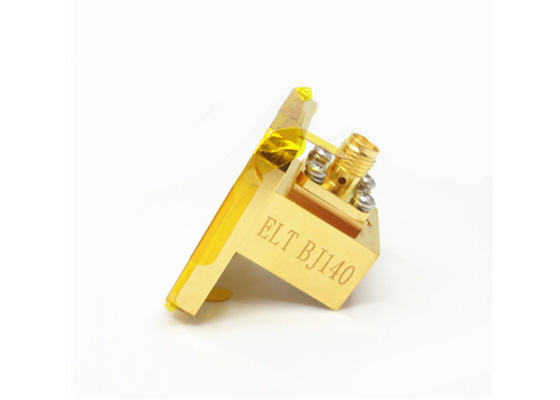

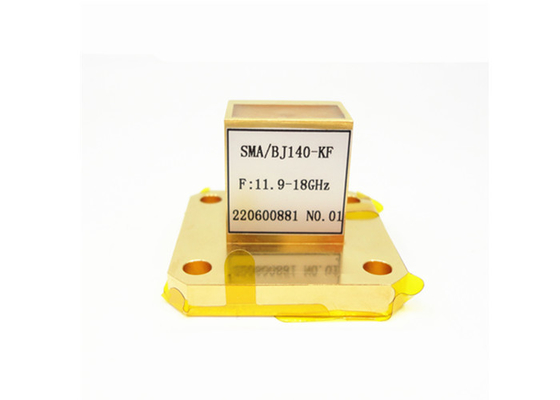

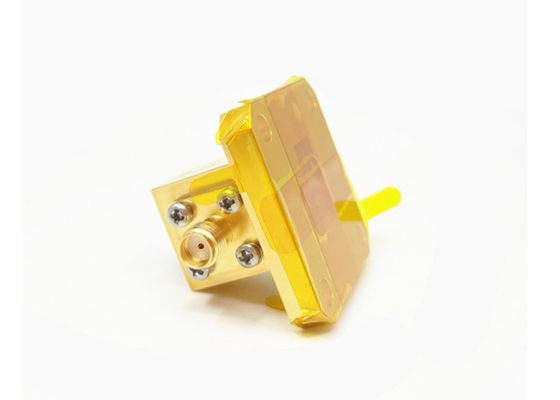

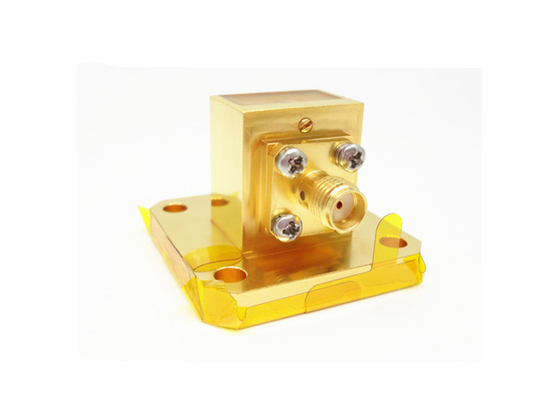

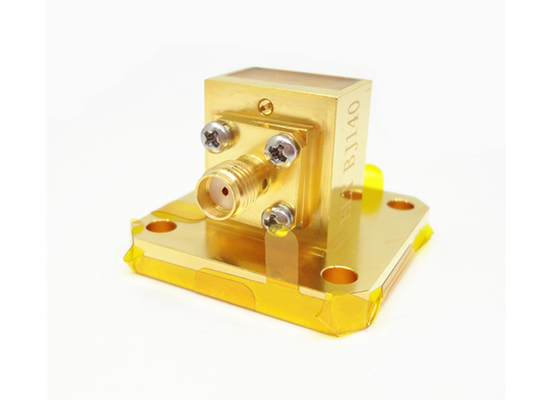

Zdjęcia WR62 BJ140 do adaptera falowodu do koncentrycznego SMA żeńskiego SMA/BJ140-KF:
Lista Adapterów falowodu do koncentrycznego SMA:
| Numer modelu | Opis | Uwaga |
| SMA/BJ100-KFE2 | WR90(BJ100) do adapterów SMA żeńskich z uruchamianiem końcowym | BJ100=WR90 |
| SMA/BJ100-KF6 | WR90(BJ100) do adapterów SMA męskich kątowych | |
| SMA/BJ120-KFE | WR75(BJ120) do adapterów SMA żeńskich z uruchamianiem końcowym | BJ120=WR75 |
| SMA/BJ120-KF6 | WR75(BJ120) do adapterów SMA żeńskich kątowych | |
| SMA/BJ140-KFE | WR62(BJ140) do adapterów SMA żeńskich z uruchamianiem końcowym | BJ140=WR62 |
| SMA/BJ140-KF15 | WR62(BJ140) do adapterów SMA żeńskich kątowych | |
| SMA/BJ180-KFE5 | WR51(BJ180) do adapterów SMA żeńskich z uruchamianiem końcowym | BJ180=WR51 |
| SMA/BJ180-KF2 | WR51(BJ180) do adapterów SMA żeńskich kątowych |
Odniesienia krzyżowe standardu falowodu
| Standard chiński | Standard międzynarodowy | Zakres częstotliwości (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Adapter falowód-koncentryczny-ELT 2024.pdf
UWAGA:
Mamy ponad 1000 typów adapterów falowód-koncentryczny do wyboru, jeśli używany adapter nie został znaleziony, skontaktuj się z nami, podając swoje dane. Wymiar ODM jest mile widziany.
