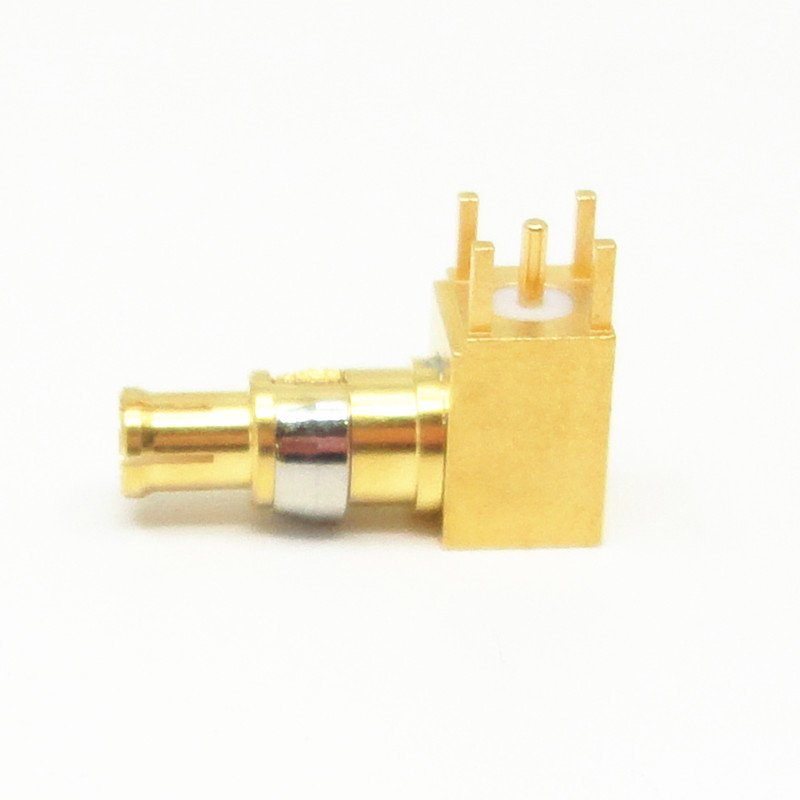

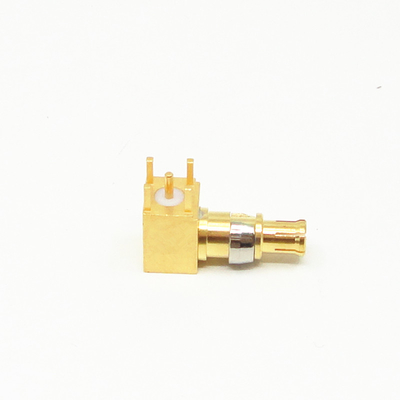

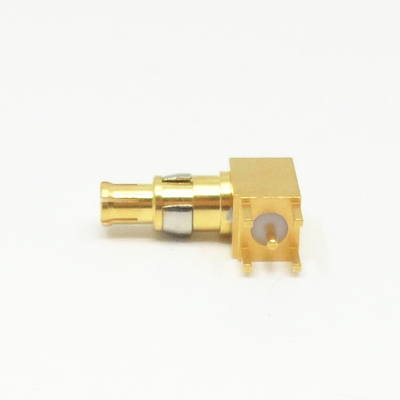

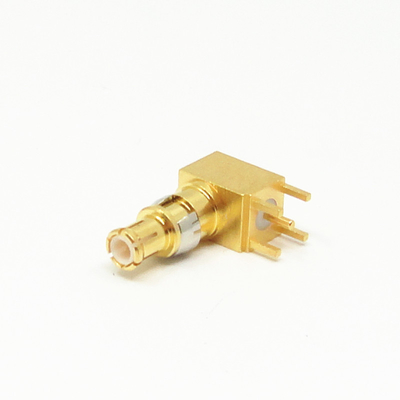

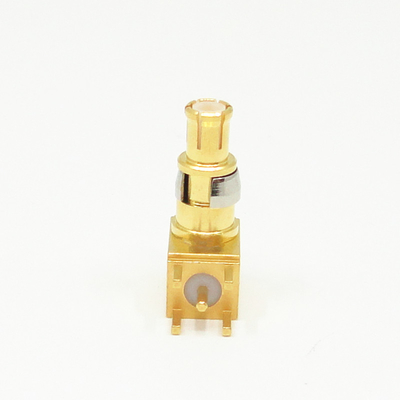

Złącze męskie MCX do montażu na panelu/płytce Wtykowe złącze lutowane RF

Panel/PCB Mount MCX Male Connector Pluggable RF Solder Connector
Panel/PCB Mount MCX Male Connector Pluggable RF Solder Connector Panel/PCB Mount MCX Male Connector Pluggable RF Solder Connector Panel/PCB Mount MCX Male Connector Pluggable RF Solder Connector Panel/PCB Mount MCX Male Connector Pluggable RF Solder Connector Panel/PCB Mount MCX Male Connector Pluggable RF Solder Connector

Duży Obraz :  Złącze męskie MCX do montażu na panelu/płytce Wtykowe złącze lutowane RF Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ELT (Elite)
Orzecznictwo: CE ROHS ISO-9001-2015
Numer modelu: MCX-JWHD
Zapłata:
Minimalne zamówienie: 100 sztuk
Cena: negotiable
Szczegóły pakowania: Standardowy karton eksportowy
Czas dostawy: W ciągu 3 tygodni
Zasady płatności: T/T, Western Union, L/C
Możliwość Supply: 1000000 sztuk miesięcznie
Kontakt
Szczegółowy opis produktu
Nazwa produktu: Złącze koncentryczne RF MCX Impedancja: 50 Ω
Certyfikat: CE ROHS ISO-9001-2015 Trwałość: 500 cykli
Płeć: Mężczyzna/wtyczka Budowa ciała: Prosty kąt
Materiał: Mosiądz Metoda montażu: Montaż na panelu
Platerowanie: Pozłacane
Podkreślić:

Złącze męskie MCX do montażu na płytce drukowanej

,

złącze męskie MCX do montażu na panelu

,

złącze lutowane RF do montażu na płytce drukowanej

LutowaćMontaż PCBZłącze męskie RF MCX

Wprowadzenie złącza MCX RF

Seria MXCkoncentryczne złącza częstotliwości radiowej są używane w urządzeniach wymagających wagi i objętości.Częstotliwość robocza może osiągnąć 6 GHz.Przyjmuje projekt interfejsu wtyczki, a rozmiar interfejsu jest podobny do SMB.Ale głośność jest mniejsza, kontakt jest bardziej niezawodny, a połączenie wygodniejsze, co może spełnić wymagania gęstości komunikacji cyfrowej i miniaturyzacji.

Cechy i zalety

  • Zakres częstotliwości: DC - 6 GHz
  • Pozłacana i pasywowana stal nierdzewna
  • Podłączany
  • Wybór męski i żeński, prosty i pod kątem prostym
  • Typ normalny i uszczelnienia hermetyczne Wybór montażu kołnierzowego i gwintowanego
  • Wtyczka ma trzy interfejsy - pełny zatrzask, ograniczony zatrzask i gładki otwór (w tym z hamulcem).
  • Dostępne niestandardowe złącza

Specyfikacja

Parametry elektryczne
Impedancja 50 Ω
Zakres częstotliwości Prąd stały ~ 6 GHz
Napięcie znamionowe 250VRMS*
Dielektryki Odporność na napięcie 750VRMS*
Rezystancja izolacji ≥2000MΩ
Centrum oporu Przewód zewnętrzny Normalny ≤2,5 mΩ,
  Konduktor centralny Normalny≤5mΩ,
VSWR ≤1,3
Charakterystyka materiałowa i mechaniczna
dyrygent Centrum Mężczyzna Mosiądz, pozłacany
  Kobieta Bbrąz eryllowy,Gstare platerowane
Elastyczny kontakt Brąz berylowy Pozłacany
Skorupa i inne części metalowe Mosiądz Stal nierdzewna Pozłacana pasywacja
izolatory PTFE

Szczegółowy rysunekLutowaćMontaż PCBZłącze męskie RF MCX:

Złącze męskie MCX do montażu na panelu/płytce Wtykowe złącze lutowane RF 0

Aplikacje

  • Anteny
  • Połączenie między płytami
  • Telekomunikacja
  • Oprzyrządowanie

Katalog produktów:

Zespoły kabli RF
Adapter falowodu na koncentryczny
Hermetyczne uszczelnienia szkło-metal
Złącze serii J30J
Złącza obrotowe w kuchence mikrofalowej
Adapter RF
Złącze radiowe SMA/SSMA
Złącze radiowe SMP/SSMP
Złącze RF typu N
Złącze radiowe TNC
Złącze radiowe MCX/MMCX
Złącze radiowe BNC
Złącza fal milimetrowych (2,4 mm, 2,92 mm)


NOTATKA:
Mamy ponad 10 000 rodzajówzłącze SMP, jeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami, podając swoje danels.

Etykietka:

miniaturowe złącza rf,

koncentryczne złącze antenowe,

złącze kabla rf
