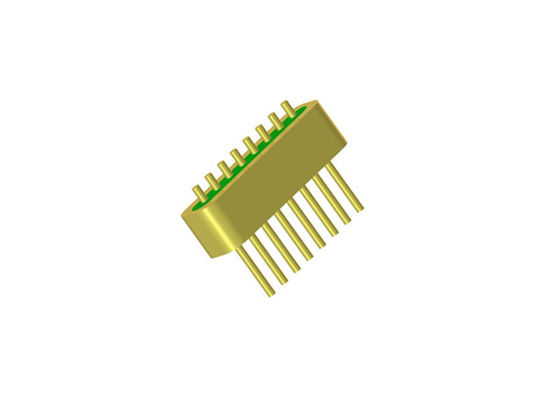

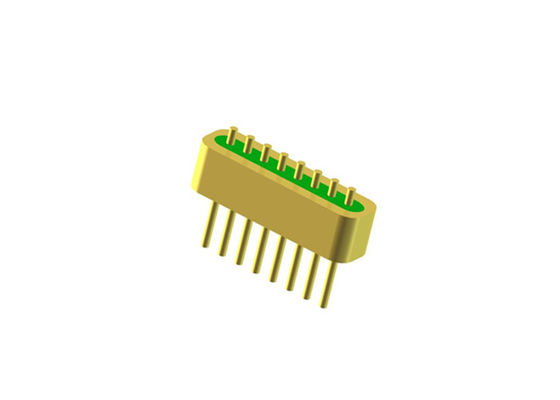

8 pin hermetyczne łączniki ściekowe ze szkła do metalu do powierzchni wiązania złotego drutu JMC-1645-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Szpilka: | Multi-pin |
|---|---|---|---|
| Numer pin: | 8 szpilek | Materiał pin: | Kovar 4J29 |
| Materiał szklany: | 7052 7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certyfikat: | ROHS ISO-9001-2015 | pakiet: | Szklane uszczelki metalowe |
| Nazwa handlowa: | ELT(Elite) | ODM: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | 8 pinów hermetycznych złączy prądu stałego,Złącza uszczelniające ze szkła do metalu do wiązania złotego drutu,Złącza hermetyczne JMC-1645-JH |
||
8-pin hermetyczny złącznik wielostykowy DC z prostą końcówką do powierzchni złocenia drutem
Specyfikacja JMC-1645:
| Nazwa produktu | Hermetyczny złącznik wielostykowy |
| Impedancja | ND |
| Typ | 8 pinów |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub biały
|
| Zakres częstotliwości | ND |
| VSWR | ND |
| Napięcie przebicia | ≥100V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65°C~+260°C |
Wprowadzenie
Hermetyczne uszczelnienia RF/DC ze szkła do metalu /Złączniki wielostykowe /Złącze nazywane również Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi uszczelnienia gazowego. Są one jednym z najważniejszych komponentów w uszczelnionych zespołach.
Jako materiał izolacyjny i podporowy stosuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spieczony w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak złocenie drutem, lutowanie i złącza. Izolatory szklane są małe, lekkie, hermetyczne, o wysokiej niezawodności i są szeroko stosowane w przemyśle elektronicznym w ostatnich latach.
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru metoda złocenia drutem, lutowania i złącza
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Mogą być używane z produktami SMA, falami milimetrowymi.
Zalety:
-Pozłacane 1,27 um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Produkty i usługi o wysokiej opłacalności
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Lista produktów:
| 50Ω RF Jednostykowe Seria JM | Wybór lutowania, złącza i złocenia |
| 50Ω RF Jednostykowe Seria Standardowa JM | Wybór lutowania, złącza i złocenia |
| 50Ω RF Jednostykowe Seria Niestandardowa JM | Wybór lutowania, złącza i złocenia |
| DC Jednostykowe Seria JK | Wybór lutowania i złocenia |
| DC Jednostykowe Seria Standardowa JK | Wybór lutowania i złocenia |
| DC Jednostykowe Seria Niestandardowa JK | Wybór lutowania i złocenia typu główka gwoździa |
|
Złącznik wielostykowy Seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
Optimal Hermetic Seals-ELT.pdf
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączek ze szkła do metalu, jeśli nie możesz znaleźć złącza, którego używasz, skontaktuj się z nami, podając szczegóły.
