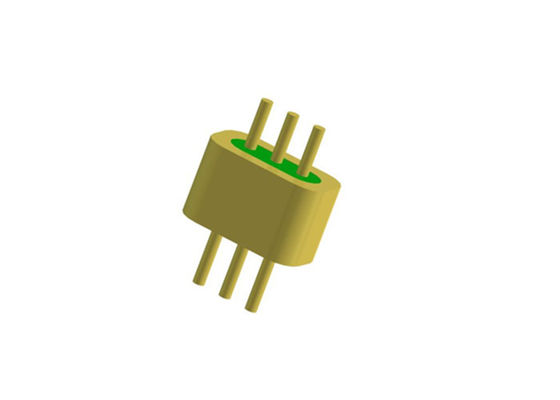

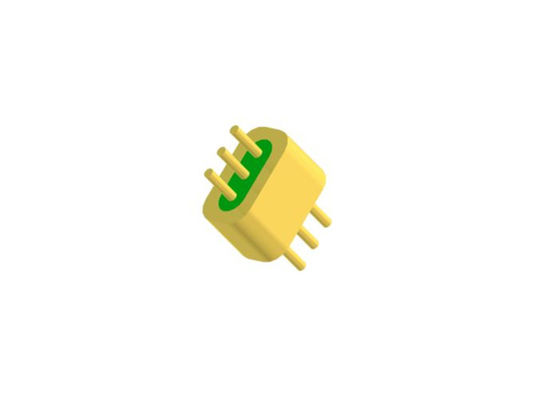

3 szpilki hermetyczne łączniki pieczętowania ze szkła do metalu JMC-1185-JHH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Typ pinu: | Multi-pin |
|---|---|---|---|
| Numer pin: | 3 szpilki | Materiał pin: | Kovar 4J29 |
| Materiał szklany: | 7052 7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certyfikat: | ROHS ISO-9001-2015 | Nazwa handlowa: | ELT(Elite) |
| pakiet: | Szklane uszczelki metalowe | ODM: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | 3 szpilkowe hermetyczne złącza prądu stałego,szklany do metalowego uszczelniacza,szpilka z prostym cięciem |
||
3-Pin Hermetyczny Złącze Wielostykowe DC Prosty Pin z Powierzchnią do Złotego Spawania
Specyfikacja JMC-1185-JHH:
| Nazwa produktu | Hermetyczny Prosty Złącze Wielostykowe z Pinami |
| Impedancja | NA |
| Typ | 3 piny |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub Biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥100V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65℃~+260℃ |
Szczegółowy obraz (mm) JMC-1185-JHH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
Wprowadzenie
Hermetyczne uszczelnienia szklano-metalowe RF/DC /Złącza Wielostykowe /Złącze nazywane również Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi szczelności gazowej. Są one jednym z najważniejszych komponentów w uszczelnianych zespołach.
Jako materiał izolacyjny i podporowy stosuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar spiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik centralny ma różne style zakończeń, takie jak spawanie drutem złotym, lutowanie i złącza. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Cechy:
-Mały rozmiar
-Lekkość
-Hermetyczność
-Ścisła Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru spawanie drutem złotym, lutowanie i złącza
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w dziedzinie
awioniki, lotnictwa i motoryzacji
. Mogą być używane z produktami SMA, falami milimetrowymi.
Zalety:-Pozłacane 1.27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Produkty i usługi o wysokiej
opłacalności
-Duże stany magazynowe dla standardowych rozmiarów
| -Szybka dostawa niestandardowych produktów | Wybór lutowania, złącza i spawania |
| 50Ω RF Jednostykowe Seria JM | Wybór lutowania, złącza i spawania |
| 50Ω RF Jednostykowe Seria Standardowa JM | Wybór lutowania, złącza i spawania |
| 50Ω RF Jednostykowe Seria Niestandardowa JM | Wybór lutowania i spawania |
| DC Jednostykowe Seria JK | Wybór lutowania i spawania |
| DC Jednostykowe Seria Standardowa JK | Wybór lutowania i spawania |
|
DC Jednostykowe Seria Niestandardowa JK
|
Wybór lutowania i spawania typu "nail head" |
| Złącze Wielostykowe Seria JMC |
1-9 pinów z wyborem 1-3 rzędów |
Niestandardowe wymiary
Szeroki zakresUWAGA:Posiadamy ponad 100 000 typów Hermetycznych złączy szklano-metalowych
