Złoty drut łączący powierzchnię Szkło do metalowych złączy uszczelniających 4 szpilki Głowa paznokci JMC-293-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Gwańskie nagłówki wielopinowe | Impedancja: | Inny |
|---|---|---|---|
| Szpilka: | 4 szpilki z powierzchnią drutu wiązania | Platerowanie: | Złoto |
| Materiał pin: | Kovar 4J29 | Szkło: | 7052 7070 |
| Hermecity: | <1,01325 x 10e-08 std.cc/s | Certyfikat: | ROHS ISO-9001-2015 |
| Podkreślić: | Złote złącza metalowo-szklane do drutowania,4-pinowe złącza JMC z główką typu nail head,Złącza hermetyczne metalowo-szklane z gwarancją |
||
4-pinowe złącza wielostykowe z hermetycznym cokołem i powierzchnią do zgrzewania drutem złotym
Hermetyczne złącza wielostykowe / uszczelnienia szkło-metal Złącza RF / DC /Szklane koraliki nazywane równieżIzolator szklany, hermetyczne złącze. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi szczelności gazowej. Są one jednym z najważniejszych elementów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy użyto szkła o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane zstopu Kovar spiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak zgrzewanie drutem złotym, lutowanie i złącza itp.
Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i szeroko stosowane w przemyśle elektronicznym w ostatnich latach.
Specyfikacja:
| Nazwa produktu | Hermetyczne złącze z cokołem Złącza wielostykowe |
| Impedancja | inne |
| Typ | 4 piny |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Współczynnik wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielostykowego, |
| Temperatura pracy | -65℃~+260℃ |

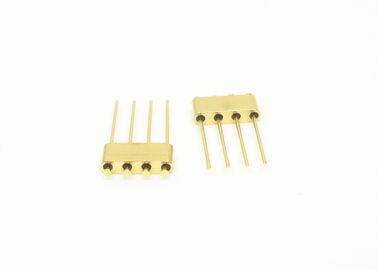

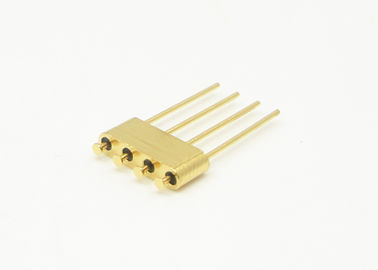

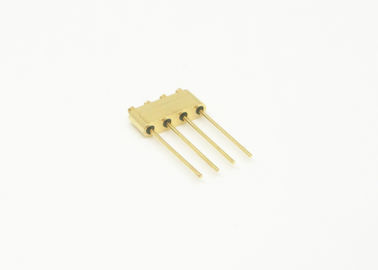

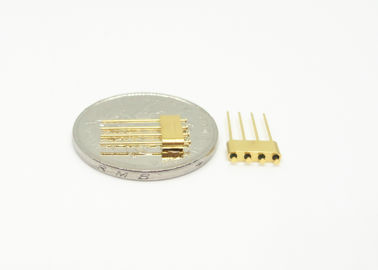

Rysunek i zdjęcie JMC-293-JH
Jednostka: mm
Lista produktów:
| 50Ω RF złącze jednopunktowe seria JM | Opcje lutowania, złącza i zgrzewania drutem |
| 50Ω RF złącze jednopunktowe seria JM Standard | Opcje lutowania, złącza i zgrzewania drutem |
| 50Ω RF złącze jednopunktowe seria JM Niestandardowa | Opcje lutowania, złącza i zgrzewania drutem |
| DC złącze jednopunktowe seria JK | Opcje lutowania i zgrzewania drutem |
| DC złącze jednopunktowe seria JK Standard | Opcje lutowania i zgrzewania drutem |
| DC złącze jednopunktowe seria JK Niestandardowa | Opcje lutowania i zgrzewania drutem z cokołem |
|
Złącze wielostykowe seria JMC
|
1-9 pinów z 1-3 rzędami do wyboru |
| Niestandardowe wymiary |
Szeroki zakres |
Cechy:
- Mały rozmiar
- Lekki
- Hermetyczny
- Stabilna jakość i wysoka niezawodność
- Przewodnik wewnętrzny: opcje zgrzewania drutem złotym, lutowania i złącza
Zalety:
- Pozłacane 1,27um
- Ścisłakontrola tolerancji
- Standardowe i niestandardowe projekty do wyboru.
- Wysokaopłacalność produktów i usług
- Duże stany magazynowe dla standardowych rozmiarów
- Szybka dostawa niestandardowych produktów
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być używany z produktami SMA, fal milimetrowych.
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączy szkło-metal, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając szczegóły.
