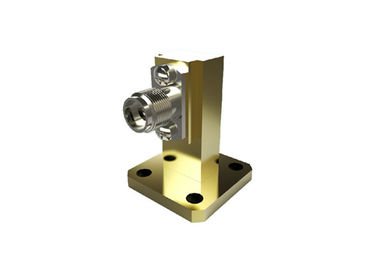

Kobieta z prawego kąta WR28 Przewodnik fal do adaptera koaksjalnego Wysoka moc K2.92mm K/BJ320-KFP1
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Falowód do adapterów koncentrycznych | Zakres częstotliwości: | Szerokość pasma falowodu 50%. |
|---|---|---|---|
| Złącze: | K2,92 mm | VSWR: | ≤1,25 |
| Impedancja: | 50 omów | Budowa ciała: | Prosty kąt |
| Kluczowe słowa: | Adaptery falowodowe | Strata wtrąceniowa: | ≤0,35dB |
| Podkreślić: | adapter koncentryczny na falowód,adapter koncentryczny kątowy |
||

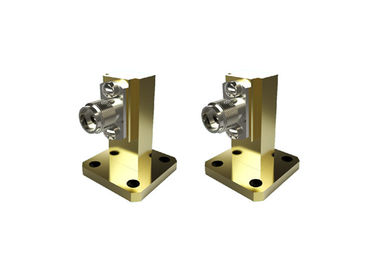

Wysokiej mocy K2.92mm Kobieta prawy kąt WR28 Przewodnik fal do adaptera koaksjalnego

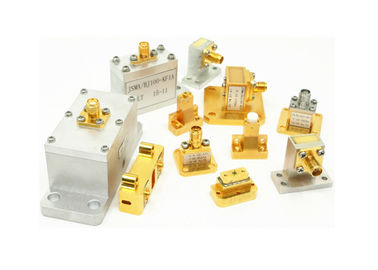

Przewodnik fal do adaptera koaksjalnegowyprodukowane przezXi'an Elite Electronic Industrial Co., Ltd.W przypadku adapterów wiodących fal koaksjalnych możemy zapewnić: Typ N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMPNasze modele przewodników fal wahają się od BJ84 do BJ400 (wr112-wr22).zwyczajneAdaptory wiodących fal koaksjalnych zgodnie ze specjalnymi wymaganiami klientów.
Specyfikacja:
| Nazwa produktu | Przewodnik fal do adapterów SMA |
| Rodzaj koaksjalny | SMA |
| Wielkość przewodnika fal | 7.112 mm x 3.556 mm |
| Styl ciała | Kąt prosty |
| Zakres częstotliwości | 50% szerokości pasma przewodnika fal |
| Impedancja SMA | 50 ohm |
| VSWR | 1.25 |
Zalety:
-Nasze adaptery wiodące falą mają wysoką niezawodność, miniaturowy rozmiar i doskonałą wydajność, co sprawia, że są szeroko stosowane w urządzeniach do pomiaru fal mikrofalowych i fal milimetrowych itp.
Wykaz przewodników fal do K (2,92 mm) adapterów koaksjalnych:
| Numer modelu | Opis | Uwaga: |
| K/BJ220-KF2 | WR42 ((BJ220)do K ((2).92mm) kobiece adaptery pod kątem prostym | K = kobieta |
| K/BJ220-KF1 | WR42 ((BJ220)do K ((2).92mm) kobiece adaptery do uruchamiania | M=mężczyzna |
| K/BJ260-KF | WR34(BJ260)do K ((2).92mm) kobiece adaptery pod kątem prostym | BJ220=WR42 |
| K/BJ260-KF1 | WR34(BJ260)do K ((2).92mm) kobiece adaptery do uruchamiania | BJ260=WR34 |
| K/BJ320-KF | WR28(BJ320)do K ((2).92mm) kobiece adaptery pod kątem prostym | BJ320=WR28 |
| K/BJ320-KF1 | WR28(BJ320)do K ((2).92mm) kobiece adaptery do uruchamiania | BJ400=WR22 |
| K/BJ320-KFP1 |
WR28(BJ320)do K ((2).92mm) kobiece adaptery pod kątem prostym (50% przepustowości) |
|
| K/BJ320-JF1 | WR28(BJ320)do K ((2).92mm) adaptery startowe z końcówki męskiej | |
| K/BJ400-KF1 | WR22 ((BJ400)do K ((2).92mm) kobiece adaptery do uruchamiania | |
| K/24JS18000-KF | WR24JS18000do K ((2).92mm) kobiece adaptery do uruchamiania |
Przewodnik fal do adaptera koaksalnego-ELT 2024.pdf
Odniesienia krzyżowe do norm przewodników fal
| Standardy chińskie | Standardy międzynarodowe | Zakres częstotliwości (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20 do 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
UWAGA:
Mamy ponad 10 000 rodzajówPrzewodnik fal do adapterów koaksjalnychJeśli nie znajdziesz używanego adaptera, skontaktuj się z nami podając swoje dane.Wspaniale przyjmujemy wymiar ODM.
