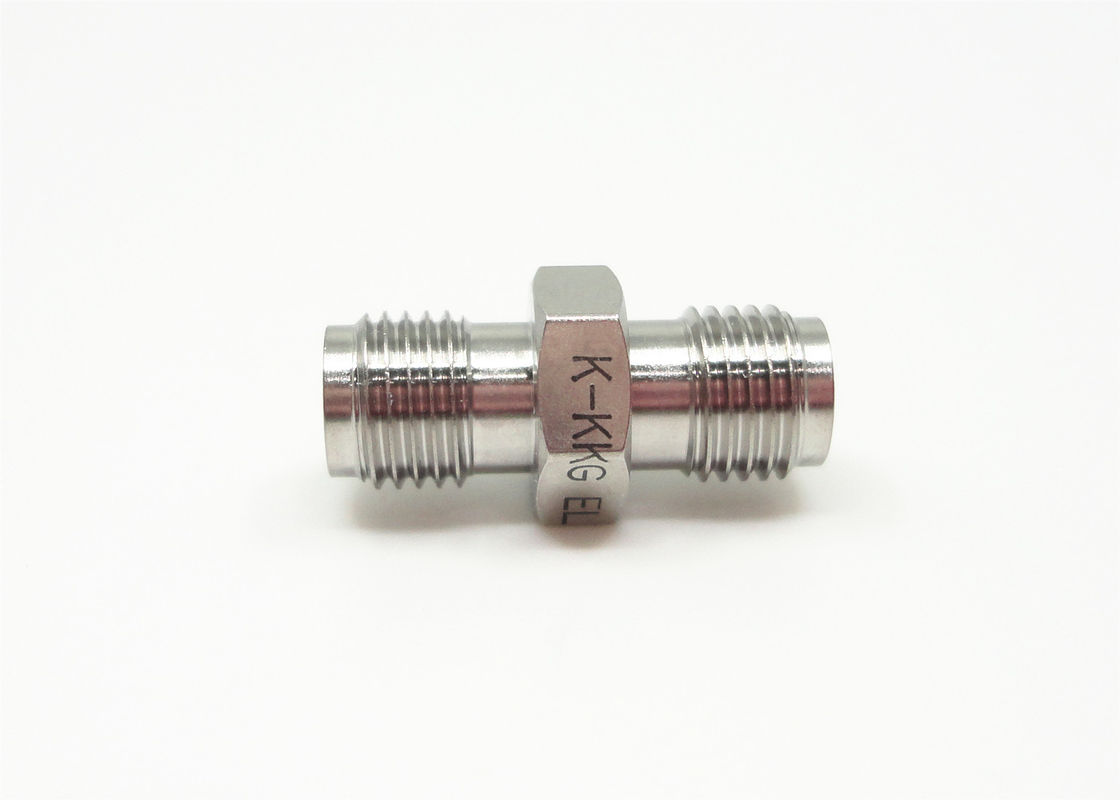

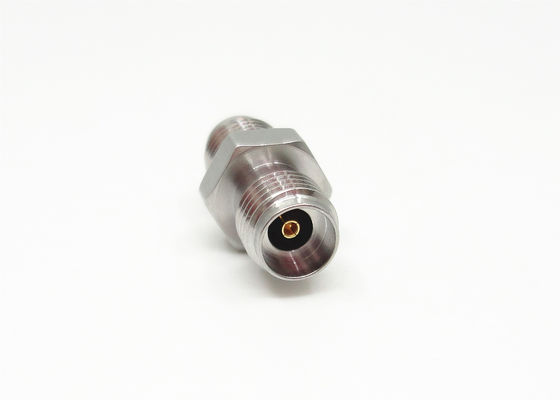

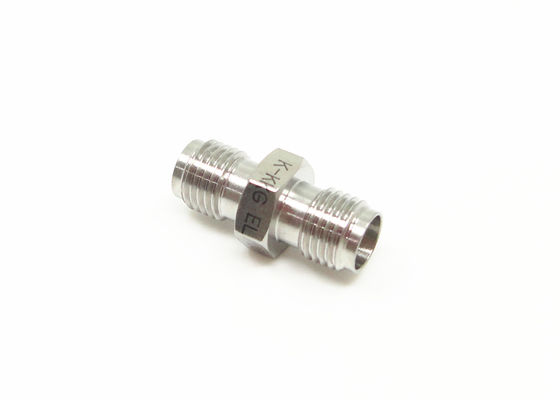

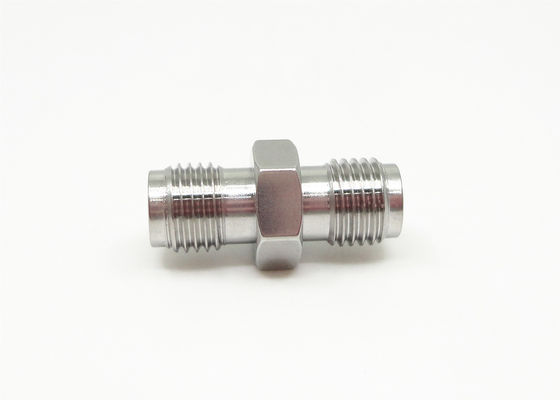

Adapter SMK prosty MMW (fala milimetrowa) 2.92mm męski do 2.92mm
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Tworzywo: | Stal nierdzewna | Płeć: | Kobieta |
|---|---|---|---|
| Nazwa produktu: | 2,92 mm, typ K, SMK | Słowa kluczowe: | Złącza panelowe z czterema otworami |
| Przedmiot: | Złącza fal milimetrowych | Platerowanie: | Niklowane |
| Aplikacja: | RF | Poszycie powierzchniowe: | Pasywacja |
| Podkreślić: | Złącze męskie 2.92 mm,złącze mini rf |
||
Kobieta gniazdo 2,92mm(K) Mężczyzna do 2,92mm(K) Fale milimetrowe MMW prosty adapter SMK
łączniki fal milimetrowych typu K (K-type ((2.92mm,SMK), zwane również łącznikami 2,92mm. Jest to jeden z najpopularniejszych łączników fal metrycznych. Szeroki zakres częstotliwości wynosi do 40 GHz.Mogą być sparowane z SMA i 3.5mm złącza.
Połączacze typu K (2.92 mm, SMK) są wykorzystywane w interfejsie powietrznym, co sprawia, że mają małe rozmiary, lekką wagę i są bardzo niezawodne w połączeniu itp.
Wysokiej precyzji 50 ohmowe łączniki koaksialne 2,92 mm (kobiety) do ogólnego użytku RF i mikrofalowego. These high performance connectors are used in a wide variety of test and measurement settings ranging from cellular to satellite communications for the proper matching of equipment and cable interconnectZłącza są wykonane z trwałej stali nierdzewnej i są zaprojektowane tak, aby wytrzymać wielokrotne używanie.
SpecyfikacjaKobieta gniazdo 2,92mm(K) Mężczyzna do 2,92mm(K) Fale milimetrowe MMW prosty adapter SMK ((mm)):
| Impedancja | 50 Ω |
| Zakres częstotliwości | DC - 40 GHz |
| Poziom napięcia | 250 VRMS (maksymalny poziom morza) |
| Dielektryczne napięcie odporne | 750 VRMS (maksymalny poziom morza) |
|
Wskaźnik fali napięcia stałego |
≤ 1,05 + 0,005f |
| Odporność kontaktowa | Przewodnik centralny ≤ 3,0 mΩ |
| Zewnętrzny przewodnik ≤ 2,0 mΩ | |
| Odporność na izolację | ≥ 5000 MΩ |
| Wewnętrzny przewodnik | Wtyczka męska: mosiądz, pokryta złotem |
| Female Jack: BeCu, Złote | |
| Odporny kontakt | BeCu, pokryte niklem |
| Korpus / Skrypt / Obudowa |
Płytki miedziane, pokryte złotem |
| Izolacja | PEI |
| Gasketa | Kauczuk silikonowy |
| Temperatura | -55°C ~ +125°C |
| Trwałość | 500 cykli |
| Moment obrotowy | 00,79 ~ 1,13 Nm |
CechyKobieta gniazdo 2,92mm(K) Mężczyzna do 2,92mm(K) Fale milimetrowe MMW prosty adapter SMK ((mm)):
• Potrafi łączyć się z serią SMA, serią K,20,4 mm,3.5mm złącza.
• Wyższa wydajność elektryczna do 40 GHz
• Ma zalety małej objętości, lekkiej wagi, wysokiej częstotliwości użytkowania, niezawodnego podłączenia.
• Doskonałe do zastosowań wymagających transmisji wysokiej częstotliwości
• Interfejs łącza łącza zgodnie z MIL-STD-348
• Kobietowe soczewki kontaktowe mają wyjątkową konstrukcję z trzema szczelinami
• An dielektryczny powietrze z plastikowym wsparciem przewodnika środkowego.
• Ma wysoką częstotliwość użytkowania, niezawodne połączenie.
ZaletyKobieta gniazdo 2,92mm(K) Mężczyzna do 2,92mm(K) Fale milimetrowe MMW prosty adapter SMK ((mm)):
| Produkty normalne | Produkty elitarne | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | Prąd stały ~ 65 GHz |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Trwałość | 300 cykli | > 500 cykli |
ZastosowanieKobieta gniazdo 2,92mm(K) Mężczyzna do 2,92mm(K) Fale milimetrowe MMW prosty adapter SMK ((mm)):
* Pociski i systemy sterowania
* Systemy telekomunikacyjne
* Urządzenia
* Samochody
* Komunikacja satelitarna
* Komputery/sieci lokalne
* Telekomunikacje
* Lotnictwo, radary
* Systemy nawigacyjne
* Centrum badawcze
* Słączność satelitarna
