12 pinów hermetyczne łączniki szklane do pieczęci metalowych Kovar 7052 Wielopinowe nagłówki JMC-173
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącza wielopinowe ze szkła na metal | Platerowanie: | Złoto |
|---|---|---|---|
| Impedancja: | Inny | Certyfikat: | ROHS ISO-9001-2015 |
| Szpilka: | Multi-pin | Tworzywo: | Kovar 4J29 |
| Szkło: | 7052 7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Podkreślić: | 12-pinowe złącza szklano-metalowe,Wielopinowe złącza Kovar 7052,Hermetyczne złącza JMC-173 |
||

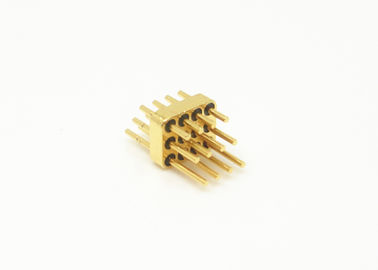

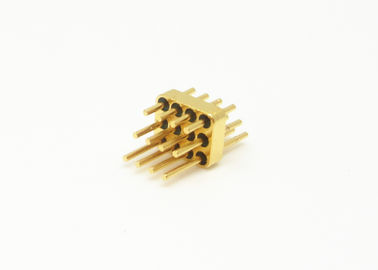

12-pinowe hermetyczne złącza szklano-metalowe Kovar 7052 z wielopinowymi złączami
Hermetyczne uszczelnienia szklano-metalowe przelotki RF/DC /Wielopinowe złącza /Złącze jest również nazywane Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi uszczelnienia gazowego. Są one jednym z najważniejszych komponentów w uszczelnianych zespołach.
Jako materiał izolacyjny i podporowy wykorzystuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekany w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak drut złoty, lutowanie i złącza itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach znalazły szerokie zastosowanie w przemyśle elektronicznym.
Specyfikacja:
| Nazwa produktu | Szklano-metalowe Wielopinowe złącza |
| Impedancja | inne |
| Typ | 12 pinów |
| Rzędy | 4 rzędy po 3 piny |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub biały
|
| Zakres częstotliwości | N/A |
| VSWR | N/A |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielopinowych, |
| Temperatura pracy | -65℃~+260℃ |
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru drut złoty, lutowanie i złącza
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacane 1,27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoka opłacalność produktów i usług
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów

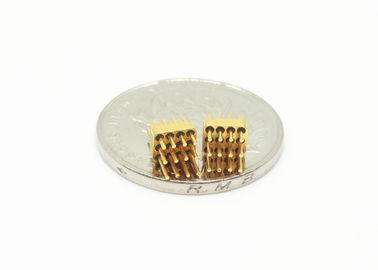

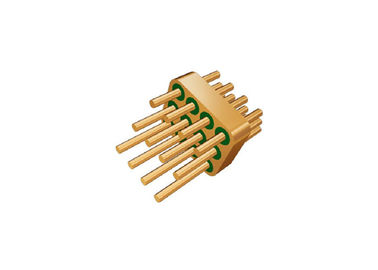

Rysunek poglądowy i zdjęcie
Jednostka: mm
| 50Ω RF Jednopinowe Seria JM | Wybór lutowania, złącza i drutu |
| 50Ω RF Jednopinowe Standardowa Seria JM | Wybór lutowania, złącza i drutu |
| 50Ω RF Jednopinowe Niestandardowa Seria JM | Wybór lutowania, złącza i drutu |
| DC Jednopinowe Seria JK | Wybór lutowania i drutu |
| DC Jednopinowe Standardowa Seria JK | Wybór lutowania i drutu |
| DC Jednopinowe Niestandardowa Seria JK | Wybór lutowania i drutu typu łebek |
|
Wielopinowe złącze Seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złącz szklano-metalowych, jeśli nie znajdziesz poszukiwanego złącza, skontaktuj się z nami, podając szczegóły.
