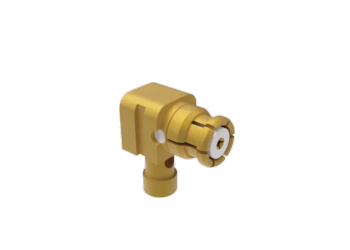

Gniazdo kątowe SMP 50 omów, odpowiednie do kabla CXN3657

Duży Obraz : Gniazdo kątowe SMP 50 omów, odpowiednie do kabla CXN3657 Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Xi'an, Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	ISO Certificates
Numer modelu:	SMP-KW657-11

Zapłata:

Minimalne zamówienie:	W magazynie zgodnie z wymaganiami
Cena:	Depending on the quantity
Szczegóły pakowania:	1PCS/Plastic Bag; 10 szt./Większa torba platyczna ； 100pcs/karton
Czas dostawy:	5-10 dni roboczych po dokonaniu płatności
Zasady płatności:	T/T lub LC
Możliwość Supply:	Jako wymagania

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącza RF SMP	Płeć:	Kobieta
model:	SMP-KW657-11	Zakres częstotliwości:	0,3 MHz-18 GHz
Mieszkania:	Stop miedzi, złocenie	Łączność:	Stop miedzi, złocisty
Izolator:	PTFE	Rezystancja izolacji:	>5000MΩ
DWV:	500 V	Bliskość:	50 omów
Temperatura:	-55 ℃ ~ + 125 ℃	Typ kabla:	CXN3657, EQV. Kabel
W magazynie:	>200szt	Łączność:	Stop miedziany, złote
Impedancja:	50 omów
Podkreślić:	SMP złącze pod kątem prostym 50 ohm , Złącze SMP RF do kabla CXN3657 , 50 ohm SMP złącze pod kątem prostym

Opis produktu:

Złącza RF SMP to miniaturowe złącza koncentryczne RF typu "push-on", zaprojektowane do zastosowań wysokiej częstotliwości do 40 GHz. Ich kompaktowa konstrukcja umożliwia gęste połączenia między płytkami, dzięki czemu są szeroko stosowane w komunikacji, radarach i sprzęcie elektronicznym. Wtyk męski jest dostępny w trzech konfiguracjach – z pełnym zatrzaskiem, ograniczonym zatrzaskiem i gładkim otworem – zoptymalizowanych odpowiednio pod kątem wysokiej siły trzymania, częstych cykli łączenia i zastosowań z niewidocznym łączeniem, spełniając w ten sposób różnorodne wymagania dotyczące montażu PCB i kabli.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~40GHz
Napięcie znamionowe	170VRMS
Napięcie dielektryczne	500VRMS
Rezystancja izolacji	≥5000MΩ
Rezystancja styku	Przewodnik zewnętrzny	Normalnie≤2.5mΩ
	Przewodnik środkowy	Normalnie≤6mΩ
VSWR	≤1.3

VSWR		DC~18GHz	18GHz~26.5GHz	26.5~40GHz
	Prosty	≤1.25	≤1.3	≤1.4
	Kąt prosty	≤1.3
	Adapter	≤1.25	≤1.3	≤1.4
	Inne	≤1.3

Wymiary zewnętrzne złącza Złącza RF SMP Jack Mating Cable CXN3657, Model: SMP-KW657-11

Gniazdo kątowe SMP 50 omów, odpowiednie do kabla CXN3657

SMP Złącza RF Zestawy kablowe dla Twojej informacji:

Model kabla:CXN 3657

Średnica kabla: 1.46mm

Kolor kabla : Szary

Częstotliwość:do 18 GHz, 40 GHz

Posiadamy również proste, kołnierzowe Złącza RF SMP, Model SMP:SMP-KF657-15

Model kabla: CXN 3657

Średnica kabla: 1.46mm

Kolor kabla: Szary

Gniazdo kątowe SMP 50 omów, odpowiednie do kabla CXN3657

Więcej produktów i szczegółowych specyfikacji, prosimy o swobodny kontakt z nami.

Zastosowania:

Xi'an Elite Electronic jest wiodącym producentem złączy i adapterów RF, komponentów mikrofalowych/falowodowych i zestawów kablowych, obsługującym przemysł lotniczy, kosmiczny, nawigacyjny, satelitarny, radarowy, komunikacyjny od ponad 23 lat.

Gniazdo kątowe SMP 50 omów, odpowiednie do kabla CXN3657

Personalizacja:

Dostępne są usługi personalizacji produktu dla Złączy RF SMP:

Nazwa marki: ELT

MOQ: 200 szt.

Cena: Zależna od ilości

Prosimy o przesłanie rysunku lub szczegółów, a nasz inżynier dokona oceny lub polecimy alternatywny model lub dostarczymy nasze rozwiązanie.

Możemy również dostarczyć personalizację złączy, takich jak SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, złącza Micro D, Obciążenia RF, Anteny, filtry, dzielniki mocy, sprzęgacze.

Pakowanie i wysyłka:

Opakowanie dla Złącza RF SMP:

1 sztuka/ mała plastikowa torba

10 sztuk/ większa plastikowa torba

100 sztuk/ karton

Złącza Złącza RF SMP są bezpiecznie zapakowane w małe kartonowe pudełko, aby zapewnić ich ochronę podczas transportu. Pudełko jest oznakowane nazwą produktu i specyfikacjami dla łatwej identyfikacji.

Gniazdo kątowe SMP 50 omów, odpowiednie do kabla CXN3657

Do wysyłki, Złącza RF SMP są umieszczane w kartonie. Dostarczymy numer śledzenia po wysyłce.
