SMP Full Detent RF Connector 2.79in Interface 500VRMS* Nomierzane napięcie
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF SMP | Styl korpusu złącza: | Prosty/prosty kąt |
|---|---|---|---|
| Impedancja: | 50Ω | świadectwo: | ISO-9001-2015 |
| Trwałość: | 500 cykli | Materiał: | mosiądz/stal nierdzewna |
| Metoda montażu: | Mocowanie kołnierzowe z 2 otworami | Płeć: | Mężczyzna/Kobieta |
| Podkreślić: | Miedziany łącznik RF męski,SMP Full Detent RF Connector,500VRMS łącznik RF |
||

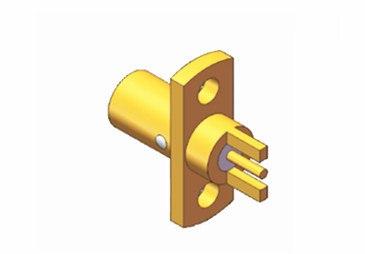

SMP Series 2-Dole Male Flange RF Connector z pełnym wyłączeniem i głębokim 2,79 cali interfejsem
Wprowadzenie do SMP RF Connector
Interfejs SMP jest kompaktowym złączem, mierzącym w tej samej skali co złącza MMCX, ale posiadającym zakres częstotliwości od DC do 40 GHz.Ta seria połączeń wykorzystuje pływające adaptery kobiece do kobiecej (powszechnie określane jako kule) do desek gromadzenia wyposażonych w męskie złącza PCB SMPTrwała konstrukcja i zdolność do uwzględniania błędnego ustawienia promieniowego i osiowego umożliwiają rozwiązania ślepego połączenia.Interfejs SMP jest powszechnie stosowany w zminiaturyzowanych modułach koaksjalnych o wysokiej częstotliwości.
Cechy i korzyści
- Zakres częstotliwości: DC - 40 GHz
- Standardy przemysłowe zgodnie z MIL-STD-348
- Złote i pasywizowane stali nierdzewnej
- Połączenie naciskowe lub przyciskowe
- Wybór mężczyzny i kobiety, prosty i prawy kąt
- Wybór typu normalnego i uszczelnień hermetycznych
- Wtyczka ma trzy formy interfejsów - pełne odciskanie, ograniczone odciskanie i gładkie otwarcie (w tym z hamowaniem).
- Dostępne łączniki niestandardowe
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
|
Odporność środkowa
|
Przewodnik zewnętrzny | Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ |
| Przewodnik centralny | Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brąz, pokryty złotem |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/s | |

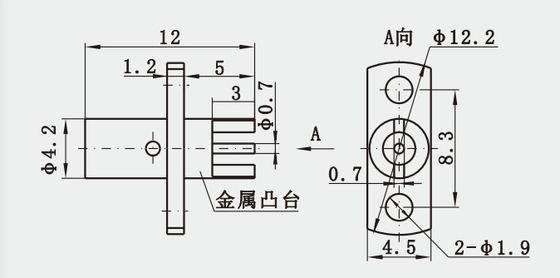

Szczegółowy rysunek
SMP Series 2-Dole Male Flange RF Connector z pełnym wyłączeniem i głębokim 2,79 cali interfejsem:
|
Numer modelu
|
Styl interfejsu
|
Uwaga: |
|
SMP-JFD89
|
Ograniczone odwołanie
|
|
| SMP-JFD97G | Ograniczone odwołanie | |
| SMP-JFD98G | Ograniczone odwołanie | |
| SMP-JFD101 | Ograniczone odwołanie |
Wnioski
Komunikacja bezprzewodowa: złącza koaksjalne RF są szeroko stosowane w systemach komunikacji bezprzewodowej, takich jak stacje bazowe komunikacji komórkowej, sprzęt komunikacji satelitarnej i systemy radarowe.Są używane do łączenia nadajników, odbiorniki i anteny do transmisji i dystrybucji sygnałów.
UWAGA:
Mamy ponad 10 000 rodzajówZłącze SMP, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTak.
