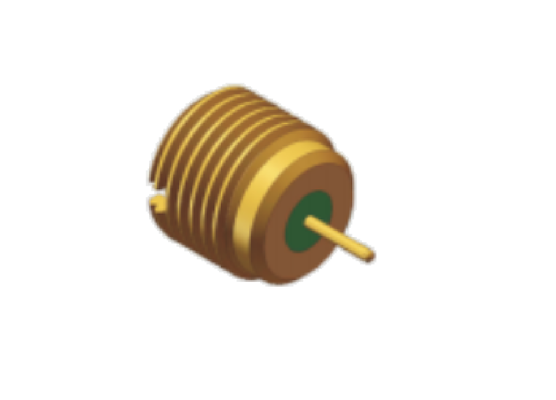

50-omowe, pozłacane, hermetyczne uszczelnienie szklane Złącze SMP RF Męska przegroda gładka Bore 40 GHz
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze RF SMP | Częstotliwość: | Prąd stały~18 GHz |
|---|---|---|---|
| Centrum kontaktowe: | Stop Kavar, pozłacany | Powłoka: | Stop Kavar, pozłacany |
| DWV: | 500 V | Rezystancja izolacji: | 5000 omów |
| Napięcie znamionowe: | 170 V | Zakres temperatur: | -55 ℃ ~ + 125 ℃ |
| Niezależność: | 50 Ω | Pin OD: | Dostępne 0,3 mm, 0,45 mm, 0,5 mm, 0,7 mm, 0,9 mm, 1,3 mm |
| Dielektryk: | Szkło | Interfejs: | Gładki otwór |
| Montowanie: | Mocowanie grodziowe | Płeć: | wtyczka męska |
| Impedancja: | 50 Ω | Centrum kontaktowe: | Stop Kovar, pozłacany |
| Powłoka: | Stop Kovar, pozłacany | ||
| Podkreślić: | 50 Ohm SMP RF łącznik płaszczyzna męska,złote hermetyczne złącze SMP,łącznik RF 40GHz |
||
Opis produktu:
Złącze SMP RF męskie bulkhead pełne zatrzaski ograniczone zatrzaski gładki otwór 40 GHz 50 Ohm
Złącza RF SMP firmy Elite Electronics działają do 40 GHz i zapewniają doskonałą integralność sygnału w całym zakresie częstotliwości, charakteryzując się niskimi stratami wysokiej częstotliwości i stabilną transmisją sygnału bez zniekształceń. Wyposażone w nasz samodzielnie opracowany interfejs połączeniowy typu push-on, niewymagający narzędzi, złącza umożliwiają szybkie podłączanie i odtwarzanie bez użycia nieporęcznych kluczy dynamometrycznych, drastycznie skracając czas cyklu produkcyjnego i zwiększając wydajność masowej produkcji.
Dostępna jest pełna gama konfiguracji, w tym wersje proste, kątowe i z mocowaniem kołnierzowym. Oferowane są trzy rodzaje męskich wtyków: Full Detent, Limited Detent i Smooth Bore. Klienci mogą wybierać modele w zależności od układu sprzętu i wymaganego poziomu blokady, aby elastycznie zrównoważyć siłę retencji i gęstość integracji okablowania. Te złącza RF SMP są idealne do precyzyjnych zastosowań wysokiej częstotliwości, takich jak przyrządy testujące mikrofale, moduły fal milimetrowych i kompaktowy sprzęt RF.
Porównanie sił:Siła wkładania i wyjmowania zgodnie z hierarchią:Pełne zatrzaski > Ograniczone zatrzaski > Gładki otwór.
Wymiar zarysuzłączaZłącze SMP RF męskie bulkhead, Model : SMP(M)-JYD82-S
|
Nr modelu |
L | d | Interfejs | Uwaga |
| SMP(M)-JYD43 | 2,7 mm | 0,39 | Ograniczone zatrzaski | Hermetyczne, głębokość połączenia: 2,79 mm |
| SMP(M)-JYD43-S | 2,7 mm | 0,39 | Gładki otwór | Hermetyczne, głębokość połączenia: 2,79 mm |
| SMP(M)-JYD65 | 1,5 mm | 0,3 | Ograniczone zatrzaski | Hermetyczne, głębokość połączenia: 2,79 mm |
| SMP(M)-JYD82 | 2,1 mm | 0,39 | Ograniczone zatrzaski | Hermetyczne, głębokość połączenia: 2,79 mm |
| SMP(M)-JYD82-S | 2,1 mm | 0,39 | Gładki otwór | Hermetyczne, głębokość połączenia: 2,79 mm |
| SMP(M)-JYD92-F | 2,9 mm | 0,6 | Pełne zatrzaski | Hermetyczne, głębokość połączenia: 2,79 mm |
Uwaga: posiadamy również sworznie o średnicy zewnętrznej 0,3, 0,45, 0,5, 0,7, 0,9, 1,3, prosimy o kontakt, jeśli potrzebujesz sworzni o innym rozmiarze.
Zastosowania:
Xi'an Elite Electronics jest wiodącym producentem złączy, adapterów i zespołów kablowych RF/mikrofalowych/falowodowychobsługującym przemysł lotniczy, kosmiczny, nawigacyjny, satelitarny, radarowy, komunikacyjny, elektroniczny. Pakowanie i wysyłka:
Opakowanie:
Wymiary opakowania: Zewnętrzny mały karton o wymiarach Dł. 26,5 cm * Szer. 18,5 cm * Wys. 14 cm
Wysyłka:
Czas wysyłki: 5-10 dni roboczych dla adapterów RF coaxial w magazynie. Dla nowej produkcji zajmie to około 8-12 tygodni. Podany przez nas czas dostawy jest
konserwatywnyaby zapewnić jakość produktu przed wysyłką.
