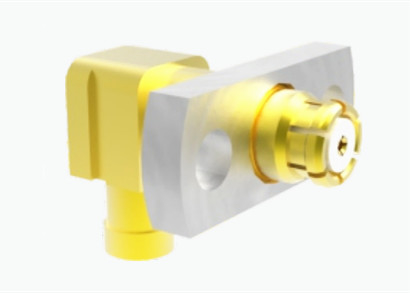

SMP Kobieta pod kątem prawym łącznik RF z 360° swobodnie obracającą się flansą do kabla CXN3506/MF108A

Duży Obraz : SMP Kobieta pod kątem prawym łącznik RF z 360° swobodnie obracającą się flansą do kabla CXN3506/MF108A Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	SMP-KWF506-304

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	1000000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF SMP	Włócznienie:	Pozłacane
Impedancja:	50Ω	świadectwo:	ISO-9001-2015
Płeć:	Kobieta	Budowa ciała:	Prosty kąt
DOŻYWOTNI:	500 cykli	Metoda montażu:	Mocowanie kołnierzowe
Podkreślić:	CXN3506/MF108A Kabel SMP RF Connector , SMP Female Right Angle RF Connector

SMP Kobieta pod kątem prawym łącznik RF z 360° swobodnie obracającą się flansą do kabla CXN3506/MF108A

Wprowadzenie do SMP RF Connector

SMP to miniaturowy łącznik koaksjalny RF, o niewielkich rozmiarach, lekkiej masie, doskonałej wydajności sejsmicznej i szerokim zakresie częstotliwości roboczej.Działa do 30GHz (nasz wysokiej wydajności SMP konektor może osiągnąć 40GHz), a wtyczka jest dostępna w trzech formach interfejsu: pełne odciskanie, ograniczone odciskanie i otwór bez wątków (w tym z hamulcem).Te różne opcje interfejsu mogą spełniać potrzeby ruchu osiowego lub radialnego podczas ślepego sparowania przy wspólnym użyciu złączy szerokopasmowychJest odpowiedni do instalacji wymagających wysokiej niezawodności i gęstości modułów.

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~ 40 GHz
Napęd nominalny	170VRMS*
Włókna elektryczne Wzór napięcia	500VRMS*
Odporność na izolację	≥ 2000MΩ
Odporność środkowa	Przewodnik zewnętrzny	Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ
	Przewodnik centralny	Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Sn-P Brązowy, pozłacany
	Kobieta	Złote brązowe beryliowe
Elastyczny kontakt	Brąz beryliowy	Złote
Pozostałe części metalowe	Płytki miedziane Stal nierdzewna	Złote pasywacja
Izolatory	Sintering szkła/PTFE/PEI
Poziom wycieku produktu hermetycznego	1.01325×10-3Pa·cm3/s

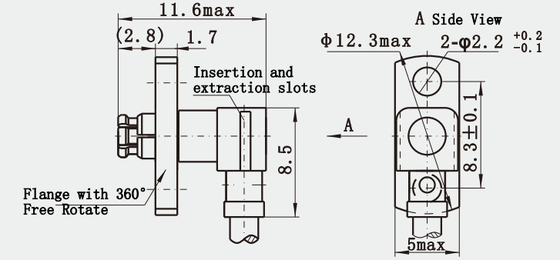

Szczegółowy rysunekSMP Kobieta pod kątem prawym łącznik RF z 360° swobodnie obracającą się flansą do kabla CXN3506/MF108A:

SMP Kobieta pod kątem prawym łącznik RF z 360° swobodnie obracającą się flansą do kabla CXN3506/MF108A 0

Właściwości SMP Connector:

1Typ połączenia typu "push-on": złącze SMP wykorzystuje konstrukcję typu "push-on", która umożliwia szybkie i łatwe podłączenie i odłączenie.

2. Różnorodne formy interfejsu: zapewnia trzy rodzaje interfejsów: pełne rozluźnienie, ograniczone rozluźnienie i otwór bez wątków (w tym z hamulcami), spełniając różne wymagania połączenia.

3. Opcje Snap-In: Oprócz typu push-on dostępne są również warianty Snap-in z łącznikiem SMP, oferując użytkownikom więcej możliwości wyboru.

Wnioski:

kabel złącza SMP jest idealny do zastosowań radiowych częstotliwości wysokiej gęstości / mikrofalowych ze względu na jego kompaktową konstrukcję, silną adaptację i wygodną obsługę.Różne formy interfejsu i łatwy w obsłudze kształt urządzenia pozwalają na szybkie i niezawodne łączenie lub odłączenie w różnych środowiskach, spełniające wymagania nowoczesnej technologii łączności o wysokiej wydajności.
