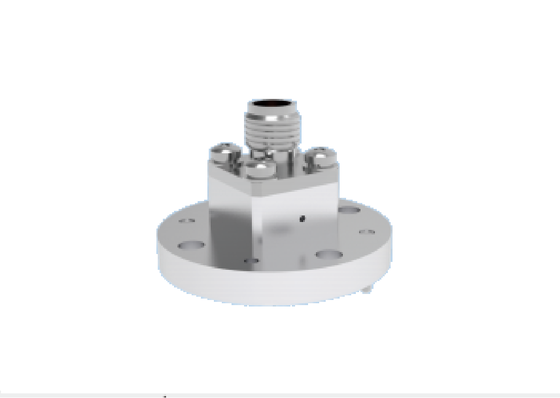

WR22 BJ400 Falowód końcowy do adaptera koncentrycznego 2,4 mm 4 otwory Okrągły uchwyt kołnierzowy Pasmo Ka 23,9 GHz–50,1 GHz Komponenty falowodu lotniczego i kosmicznego

Duży Obraz : WR22 BJ400 Falowód końcowy do adaptera koncentrycznego 2,4 mm 4 otwory Okrągły uchwyt kołnierzowy Pasmo Ka 23,9 GHz–50,1 GHz Komponenty falowodu lotniczego i kosmicznego Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Xi'an, Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	ISO 9001, ISO14001
Numer modelu:	BTZH-H2K-1

Zapłata:

Minimalne zamówienie:	MOQ 10szt
Cena:	Depending on the quantity
Szczegóły pakowania:	1 sztukę/plastikowy worek; 100 sztuk/karton
Czas dostawy:	8-12 tygodni po otrzymaniu płatności
Zasady płatności:	T/T lub LC
Możliwość Supply:	Jako Wymagania

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	WR22 na złącze koncentryczne RF 2,4 mm	model:	BTZH-H2K-1
Zakres częstotliwości:	23,9 GHz–50,1 GHz	Centralny dyrygent:	Stop miedziany, złote
Zewnętrzny dyrygent:	Stop aluminium, utlenianie przewodzące w kolorze naturalnym	Port koncentryczny:	2,4 mm
Struktura:	Zakończ uruchamianie	Metoda montażu:	Okrągły uchwyt kołnierzowy z 4 otworami
Port falowodu:	BJ400/WR22	VSWR:	≤1,25
Strata wtrąceniowa:	≤0,25dB	Waga:	≤16g
Podkreślić:	Przewodnik fal WR22 do 2 , 4 mm adaptera koaksjalnego , komponenty przewodników fal w przestrzeni kosmicznej

Opis produktu:

Przewodnik fal do 2.4mm RF Connector, zakończenie startu

Elite Electronics produkuje wysokiej wydajności przyrządy lotnicze-przewodnik fal do koaksjalnych adapterów dostarczanych w dwóch podstawowych konstrukcjach: konfiguracjach końcowego uruchomienia i konfiguracji pod kątem prostym.Obejmujące szeroki zakres częstotliwości od 5.3 GHz do 145 GHz, nasze prostokątne opcje przewodników fal obejmują standardowe specyfikacje BJ / WR: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Dostępne interfejsy koaksjalne obejmują SMA, 2,92 mm,2.4mm łącznik RF, 1,85 mm, 1,0 mm i 0,8 mm, z każdym portem przewodnika fal przeznaczonym do pełnej szerokości pasma w wyznaczonym pasmie częstotliwości.

Ma solidną konstrukcję mechaniczną, kompaktowy odcisk, doskonałą, konsekwentną wydajność RF i niską wagę poniżej 20 gramów,Nasze adaptery przejściowe wiodące falą kosmiczną są szeroko stosowane w przestrzeni kosmicznej satelitarnej i statków kosmicznych.

Wymiar zarysuz łącznikami WR22 z przewodnikiem fali do 2,4 mm RF, końcowe uruchomienie:

Numer modelu:BTZH-H2K-1

WR22 BJ400 Falowód końcowy do adaptera koncentrycznego 2,4 mm 4 otwory Okrągły uchwyt kołnierzowy Pasmo Ka 23,9 GHz–50,1 GHz Komponenty falowodu lotniczego i kosmicznego

Więcej przewodników fal do złączy koaksjalnych,Proszę, nie wahaj się skontaktować z nami w sprawie katalogu produktów. |Dostępne rozwiązania na zamówienie

Zastosowanie:

Xi'an Elite Electronics jest Wiodący producent systematycznych rozwiązań wzajemnych połączeńsłużą głównie lotnictwu, lotnictwu, nawigacji, radarowi, komunikacji, pomiarowi,Elektronika i innepolach. Nasze produkty wysokiej jakości wykorzystują najlepsze materiały i ścisłe procesy, aby zapewnić trwałość i niezawodność w trudnych warunkach.

WR22 BJ400 Falowód końcowy do adaptera koncentrycznego 2,4 mm 4 otwory Okrągły uchwyt kołnierzowy Pasmo Ka 23,9 GHz–50,1 GHz Komponenty falowodu lotniczego i kosmicznego

Opakowanie i wysyłka

Opakowanie:

W sprawieprzewodnik fal WR 22 do koaksjalnego 2,4 mm RFłączniki końcowejest starannie zapakowany w karton, aby zapewnić ochronę podczas transportu.

WR22 BJ400 Falowód końcowy do adaptera koncentrycznego 2,4 mm 4 otwory Okrągły uchwyt kołnierzowy Pasmo Ka 23,9 GHz–50,1 GHz Komponenty falowodu lotniczego i kosmicznego

Wysyłka:

Wysyłamy końcowy start.przewodnik fal WR22 do koaksjalnego 2,4 mm RFłącznikiKorzystając z niezawodnej usług kurierskiej, aby zapewnić bezpieczną i szybką dostawę do naszych klientów.

Porównanie portu z przewodnikiem fali

BJ (Standardowy chiński)	WR	Częstotliwość (GHz)	Wewnętrzna szerokość	Wysokość wewnętrzna	Powszechna częstotliwość
BJ70	WR137	5.38 ¢8.17	34.85	15.8	Pas C/X
BJ84	WR112	6.57 ¢9.99	28.5	12.62	Pas X
BJ100	WR90	8.20 ¢12.50	22.86	10.16	Pas X
BJ120	WR75	9.84 ¢15.00	19.05	9.525	Ku niskiej częstotliwości.
BJ140	WR62	11.90 ¢ 18.00	15.8	7.9	Grupa Ku
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku wysoka/K niska częstotliwość.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	Pasmo K
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Niska częstotliwość.
BJ320	WR28	26.50-40.00	7.112	3.556	Ka
BJ400	WR22	33.00 ¢50.00	5.69	2.845	Ka Wysoka częstotliwość. / U
BJ500	WR19	39.20 ‰ 59.60	4.775	2.388	Pasma UV
BJ620	WR15	50.00 ¢75.00	3.759	1.88	Grupa V
BJ740	WR12	60.50 ¢91.90	3.099	1.549	Pas E
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	Pas W
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	Pas F
