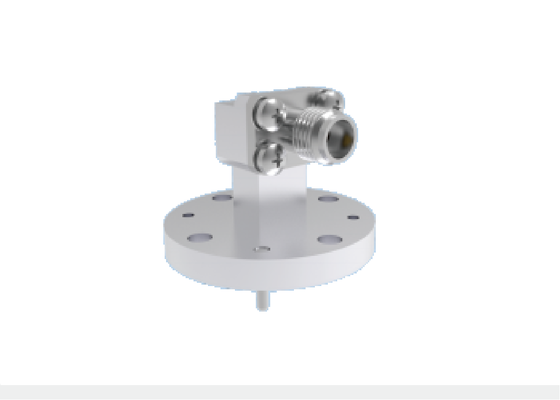

WR22 BJ400 Pod kątem prawym przewodnik fal do 2,4 mm Adaptora koaksjalnego 4 otwory Okrągły brzyt montaż 23.9GHz-50.1GHz Ka Band Aerospace Komponenty przewodnika fal

Duży Obraz : WR22 BJ400 Pod kątem prawym przewodnik fal do 2,4 mm Adaptora koaksjalnego 4 otwory Okrągły brzyt montaż 23.9GHz-50.1GHz Ka Band Aerospace Komponenty przewodnika fal Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Xi'an, Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	ISO 9001, ISO14001
Numer modelu:	BTZH-P2K-1

Zapłata:

Minimalne zamówienie:	MOQ 10szt
Cena:	Depending on the quantity
Szczegóły pakowania:	1 sztukę/plastikowy worek; 100 sztuk/karton
Czas dostawy:	8-12 tygodni po otrzymaniu płatności
Zasady płatności:	T/T lub LC
Możliwość Supply:	Jako Wymagania

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Adapter WR22 na koncentryczny 2,4 mm	Model:	BTZH-P2K-1
Zakres częstotliwości:	23,9 GHz–50,1 GHz	Centralny dyrygent:	Stop miedziany, złote
Zewnętrzny dyrygent:	Stop aluminium, utlenianie przewodzące w kolorze naturalnym	Struktura:	Prosty kąt
Port koncentryczny:	2,4 mm	Port falowodu:	BJ400/WR22
Metoda montażu:	Okrągły uchwyt kołnierzowy z 4 otworami	VSWR:	≤1,25
Strata wtrąceniowa:	≤0,25dB	Waga:	≤16g
Podkreślić:	Przewodnik fal WR22 do 2 , 4 mm adaptera koaksjalnego , Komponent przewodnika fal w przestrzeni kosmicznej w paśmie Ka

Opis produktu:

Przewodnik fal do 2,4 mm Adaptora fali

Elite Electronics produkuje wysokiej wydajności przyrządy lotnicze-przewodnik fal do koaksjalnych adapterów dostarczanych w dwóch podstawowych konstrukcjach: konfiguracjach końcowego uruchomienia i konfiguracji pod kątem prostym.Obejmujące szeroki zakres częstotliwości od 5.3 GHz do 145 GHz, nasze prostokątne opcje przewodników fal obejmują standardowe specyfikacje BJ / WR: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Dostępne interfejsy koaksjalne obejmują serię SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm i 0,8 mm, przy czym każdy port przewodnika fal jest przeznaczony do pracy w pełnej szerokości pasma w wyznaczonym pasmie częstotliwości.

Ma solidną konstrukcję mechaniczną, kompaktowy odcisk, doskonałą, konsekwentną wydajność RF i niską wagę poniżej 20 gramów,Nasze adaptery przejściowe wiodące falą kosmiczną są szeroko stosowane w przestrzeni kosmicznej satelitarnej i statków kosmicznych.

Wymiar zarysuz łącznikami z przewodnikiem fali WR22 do 2,4 mm:

Numer modelu:BTZH-P2K-1

WR22 BJ400 Pod kątem prawym przewodnik fal do 2,4 mm Adaptora koaksjalnego 4 otwory Okrągły brzyt montaż 23.9GHz-50.1GHz Ka Band Aerospace Komponenty przewodnika fal 0

Więcej łączników przewodników fal,Proszę, nie wahaj się skontaktować z nami w sprawie katalogu produktów. |Dostępne rozwiązania na zamówienie

Zastosowanie:

Xi'an Elite Electronics jest Wiodący producent systematycznych rozwiązań wzajemnych połączeńsłużą głównie lotnictwu, lotnictwu, nawigacji, radarowi, komunikacji, pomiarowi,elektronikapolach. Nasze produkty wysokiej jakości wykorzystują najlepsze materiały i ścisłe procesy, aby zapewnić trwałość i niezawodność w trudnych warunkach.

WR22 BJ400 Pod kątem prawym przewodnik fal do 2,4 mm Adaptora koaksjalnego 4 otwory Okrągły brzyt montaż 23.9GHz-50.1GHz Ka Band Aerospace Komponenty przewodnika fal 1

Opakowanie i wysyłka

Opakowanie:

W sprawieprzewodnik fal WR 22 do koaksjalnego 2,4 mmłącznikijest starannie zapakowany w karton, aby zapewnić ochronę podczas transportu.

WR22 BJ400 Pod kątem prawym przewodnik fal do 2,4 mm Adaptora koaksjalnego 4 otwory Okrągły brzyt montaż 23.9GHz-50.1GHz Ka Band Aerospace Komponenty przewodnika fal 2

Wysyłka:

Wysyłamyprzewodnik fal WR22 do koaksjalnego 2,4 mmłącznikiKorzystając z niezawodnej usług kurierskiej, aby zapewnić bezpieczną i szybką dostawę do naszych klientów.

Porównanie portu z przewodnikiem fali

BJ (Standardowy chiński)	WR	Częstotliwość (GHz)	Wewnętrzna szerokość	Wysokość wewnętrzna	Powszechna częstotliwość
BJ70	WR137	5.38 ¢8.17	34.85	15.8	Pas C/X
BJ84	WR112	6.57 ¢9.99	28.5	12.62	Pas X
BJ100	WR90	8.20 ¢12.50	22.86	10.16	Pas X
BJ120	WR75	9.84 ¢15.00	19.05	9.525	Ku niskiej częstotliwości.
BJ140	WR62	11.90 ¢ 18.00	15.8	7.9	Grupa Ku
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku wysoka/K niska częstotliwość.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	Pasmo K
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Niska częstotliwość.
BJ320	WR28	26.50-40.00	7.112	3.556	Ka
BJ400	WR22	33.00 ¢50.00	5.69	2.845	Ka Wysoka częstotliwość. / U
BJ500	WR19	39.20 ‰ 59.60	4.775	2.388	Pasma UV
BJ620	WR15	50.00 ¢75.00	3.759	1.88	Grupa V
BJ740	WR12	60.50 ¢91.90	3.099	1.549	Pas E
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	Pas W
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	Pas F
