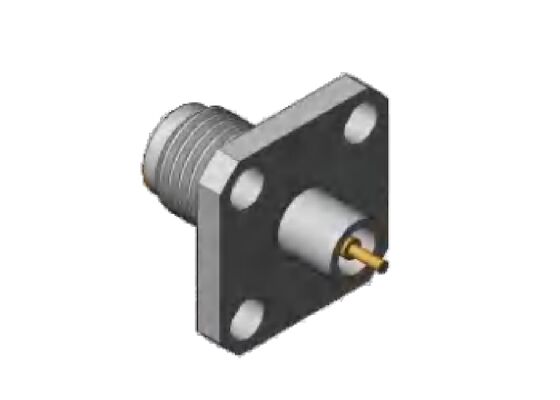

Złącze RF 2,92 mm typu K z gniazdem na cztery otwory, kwadratowy kołnierz 12,7 mm (0,5 cala), średnica pinu 1,3 mm, 0,8 mm, 0,7 mm

Duży Obraz : Złącze RF 2,92 mm typu K z gniazdem na cztery otwory, kwadratowy kołnierz 12,7 mm (0,5 cala), średnica pinu 1,3 mm, 0,8 mm, 0,7 mm Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Xi'an, Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	ISO 9001, ISO14001
Numer modelu:	K-KFD60G

Zapłata:

Minimalne zamówienie:	MOQ 30szt
Cena:	Depending on the quantity
Szczegóły pakowania:	1 sztukę/plastikowy worek; 100 sztuk/karton
Czas dostawy:	8-12 tygodni po otrzymaniu płatności
Zasady płatności:	T/T lub LC
Możliwość Supply:	Jako Wymagania

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	2.92mm łącznik RF	Model:	K-KFD60G
Zakres częstotliwości:	0,04 Hz-40 GHz	Impedancja:	50 omów
DWV:	750 V	Centralny dyrygent:	Stop miedziany, złote
Zewnętrzny dyrygent:	Stal nierdzewna, pasywacja	Rozmiar kołnierza:	Kołnierz kwadratowy 0,5 cala
Średnica szpilki:	Średnica 1,3 mm, 0,8 mm, 0,7 mm	Metoda montażu:	Mocowanie kołnierzowe z 4 otworami
Izolatory:	PEI/PTFE
Podkreślić:	Złącze RF 2 , 92 mm z kwadratowym kołnierzem , Gniazdo RF typu K na cztery otwory

Opis produktu:

Złącze typu K (2,92 mm) mmWave

2.92mmWave konektory znane również jako konektor typu K, konektor typu K jest szeroko stosowanym konektorem fal milimetrowych o maksymalnej częstotliwości pracy do 40 GHz. 2.92 mm łączniki. Mamy łączniki kablowe., złącza do mocowania pasów, złącza do przegród.Wyposażony w interfejs dielektryczny powietrza, jest w pełni wymienny i kompatybilny z złączami serii SMA i 3,5 mm, oferując kluczowe korzyści, w tym kompaktowy rozmiar, lekką konstrukcję,wysoka częstotliwość pracy, i stabilna, niezawodna łączność.

W przypadku zastosowań z łącznikami SMA RF o wysokiej częstotliwości dostarczamy alternatywne rozwiązania, takie jak łączniki 3,5 mm i 2,92 mm.Nasze złącza/adaptery 3.5mm/2.92mm mmWave mają te same wymiary nici 1/4-36 UNS co złącza/adaptery SMA, zapewniając pełną kompatybilność i wymianę.Złącze 3,5 mm obsługuje częstotliwości do 35 GHz, podczas gdy złącze 2,92 mm może działać na częstotliwościach do 40 GHz.

2.92mm łączniki RF (typ K)Wymiar interfejsu:

Złącze RF 2,92 mm typu K z gniazdem na cztery otwory, kwadratowy kołnierz 12,7 mm (0,5 cala), średnica pinu 1,3 mm, 0,8 mm, 0,7 mm 0

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	00,04 GHz ~ 40 GHz
Napęd nominalny	250 V
Włókna elektryczne Wzór napięcia	750 V
Odporność na izolację	≥ 5000 MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 2,0 mΩ
	Przewodnik centralny	≤ 3,0 mΩ
VSWR	≤1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Zestaw miedzi, pokryty złotem
	Kobieta	Złote brązowe beryliowe
Elastyczny kontakt	Brąz beryliowy	Złote
Pozostałe części metalowe	Miedzi, stali nierdzewnej	Złote lub pasywizowane
Izolatory	Sintering szkła / PTFE / PEI
Temperatura	-55°C ~ +125°C

Wymiar zarysuZłącza falowe SS 2,92mm: Model K-KFD60G

Złącze RF 2,92 mm typu K z gniazdem na cztery otwory, kwadratowy kołnierz 12,7 mm (0,5 cala), średnica pinu 1,3 mm, 0,8 mm, 0,7 mm 1

Wielkość płaszcza	120,7 mm * 12,7 mm
Odległość pomiędzy otworami pasów	80,6 mm
Średnica szpilki	00,7 mm

Wymiar zarysuZłącza falowe ze stali nierdzewnej o szerokości 2,92 mm: K-KFD62G (jednostka: mm)

Złącze RF 2,92 mm typu K z gniazdem na cztery otwory, kwadratowy kołnierz 12,7 mm (0,5 cala), średnica pinu 1,3 mm, 0,8 mm, 0,7 mm 2

Wielkość płaszcza	120,7 mm * 12,7 mm
Odległość pomiędzy otworami pasów	80,6 mm
Średnica szpilki	00,8 mm

Złącze RF 2,92 mm typu K z gniazdem na cztery otwory, kwadratowy kołnierz 12,7 mm (0,5 cala), średnica pinu 1,3 mm, 0,8 mm, 0,7 mm 3

Wielkość płaszcza	120,7 mm * 12,7 mm
Odległość pomiędzy otworami pasów	80,6 mm
Średnica szpilki	10,3 mm

Więcej łączników 2,92 mm,Proszę, nie wahaj się skontaktować z nami w sprawie katalogu produktów |Dostępne rozwiązania na zamówienie

Zastosowanie:

Xi'an Elite Electronics jestWiodący producent systematycznych rozwiązań wzajemnych połączeńsłużą głównie lotnictwu, lotnictwu, nawigacji, radarowi, komunikacji, pomiarowi,elektronikapolach. Nasze produkty wysokiej jakości wykorzystują najlepsze materiały i ścisłe procesy, aby zapewnić trwałość i niezawodność w trudnych warunkach.

Złącze RF 2,92 mm typu K z gniazdem na cztery otwory, kwadratowy kołnierz 12,7 mm (0,5 cala), średnica pinu 1,3 mm, 0,8 mm, 0,7 mm 4

Opakowanie i wysyłka

Opakowanie:

Złącze RF z stali nierdzewnej z 4 otworami 2.92 mm jest starannie pakowane w karton, aby zapewnić ochronę podczas transportu.

Złącze RF 2,92 mm typu K z gniazdem na cztery otwory, kwadratowy kołnierz 12,7 mm (0,5 cala), średnica pinu 1,3 mm, 0,8 mm, 0,7 mm 5

Wysyłka:

Wysyłamy łącznik RF 2.92mm ze stali nierdzewnej z 4 otworami, używając wiarygodnej usługi kurierskiej, aby zapewnić bezpieczną i szybką dostawę do naszych klientów.po przesyłce.
