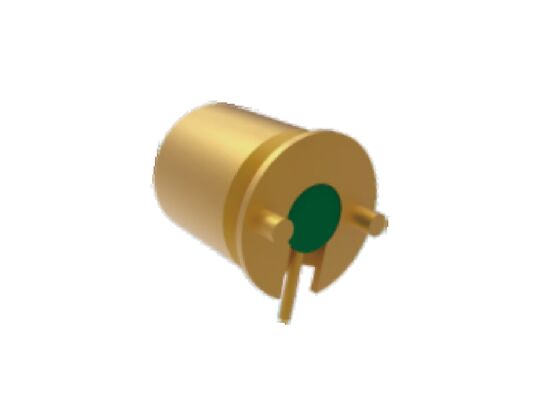

Hermetycznie uszczelniona prosta płytka PCB SMP z gładkim otworem, żeńskie gniazdo do montażu powierzchniowego 40 GHz 50 Ω

1. Pełne zatrzaski

• Charakterystyka mechaniczna: Jest to typ interfejsu złącza RF SMP o najsilniejszej sile trzymania. Wymaga znacznej siły wciskania, a wyraźny dźwięk "kliknięcia" wskazuje, że jest w pełni zablokowany.
• Zalety: Zapewnia najlepszą odporność na wibracje i wstrząsy, gwarantując bardzo stabilne połączenie, które nie rozłącza się łatwo przypadkowo.
• Wady: Ze względu na ciasne połączenie, do jego rozłączenia wymagana jest znaczna siła ciągnąca. Częste parowanie i rozparowywanie znacząco wpływa na jego żywotność, która zazwyczaj wynosi tylko około 100 cykli.
• Zastosowania: Stosowane głównie w sytuacjach wymagających wysokiej stabilności, takich jak awionika i systemy radarowe. Często używane do połączeń kablowych, które po zainstalowaniu są rzadko rozłączane.
•


2. Ograniczone zatrzaski

• Charakterystyka mechaniczna: Znane również jako "Limited Detent", zapewniają równowagę między siłą trzymania a łatwością użytkowania. Siła połączenia znajduje się między siłą Pełnych zatrzasków a Gładkiego otworu.
• Zalety wydajnościowe: W porównaniu do Pełnych zatrzasków, łatwiej je parować i rozparowywać, jednocześnie zapewniając lepszą stabilność połączenia niż Gładki otwór. Nadają się do scenariuszy testowych wymagających częstego parowania i rozparowywania.
• Wady: Chociaż są bardziej wytrzymałe niż Pełne zatrzaski, ich żywotność nadal nie jest tak długa jak w przypadku typu Gładki otwór.
• Zastosowania: Bardzo dobrze nadają się do precyzyjnych pomiarów i sprzętu modułowego wymagającego częstej konserwacji. Są powszechnym wyborem w dziedzinie testów i pomiarów.
•


3. Gładki otwór

• Charakterystyka mechaniczna: Interfejs złącza RF SMP nie ma mechanizmu zatrzaskowego (blokującego), co skutkuje minimalną siłą trzymania połączenia. Wciskanie i wyjmowanie są bardzo łatwe.
• Zalety: Pozwalają na pewne błędy niedopasowania w kierunku osiowym i promieniowym, co czyni je bardzo odpowiednimi do zastosowań z automatycznym parowaniem w wysokiej gęstości. Mają najdłuższą żywotność cykli parowania.
• Wady: Stabilność połączenia jest najgorsza; są podatne na poluzowanie lub rozłączenie pod wpływem zewnętrznych sił ciągnących lub silnych wibracji.
• Zastosowania: Głównie stosowane do połączeń płytka-płytka o wysokiej gęstości, systemów automatycznego parowania lub okazji pomiarowych bez precyzji, takich jak anteny z szykiem fazowanym i wnętrza gęsto zmontowanego sprzętu komunikacyjnego.
