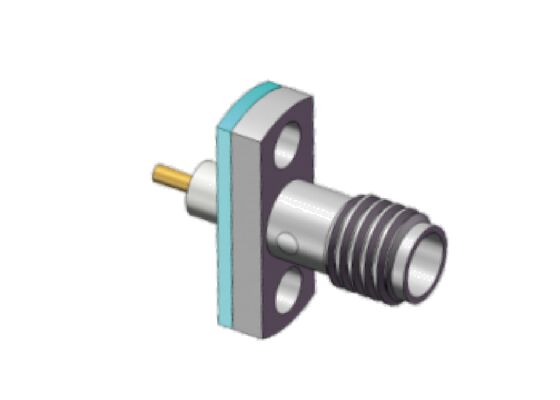

Wodaodporny kołnierz ze stali nierdzewnej SSMA RF Connector 18GHz z pierścieniem uszczelniającym dla trudnych warunków
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Model: | SSMA(S)-KFD232G | Częstotliwość: | Prąd stały~18 GHz |
|---|---|---|---|
| Metoda montażu: | Mocowanie kołnierzowe | Centrum kontaktowe: | Stop miedzi, złocenie |
| Powłoka: | Stal nierdzewna, pasywacja | Izolator: | PTFE |
| Płeć: | Kobieta | Trwałość: | 500 cykli godowych |
| Czas realizacji: | 5-10 dni roboczych na zapasy | Personalizacja: | Według rysunku |
| Podkreślić: | Wodoodporne złącze RF SSMA,Złącze do mocowania flanszy ze stali nierdzewnej,Złącze RF 18 GHz z pierścieniem uszczelniającym |
||
Opis produktu:
łącznik RF SSMA (mini SMA) to miniaturyzowany łącznik koaksjalny RF z wiązaniem przędzy, kompaktowy wariant łącznika SMA RF,wyprodukowane do zastosowań w zakresie fal milimetrowych o wysokiej częstotliwości i wymogów montażu o wysokiej gęstości.
Metoda sprzężenia i impedancja: Przyjmuje 10-36 UNS węzło węzłowe o cienkiej pasmowości; standardowa charakterystyczna impedancja wynosi 50Ω.
Częstotliwość działania:Konwencjonalna górna granica wynosi 18 GHz, natomiast zoptymalizowany model MSSM firmy Elite Electronics może osiągnąć 40 GHz, znacznie przekraczając 18 GHz standardowych złączy SMA,co czyni go idealnym dla systemów fal milimetrowych.
Wydajność elektryczna i mechaniczna: z napięciem wytrzymałościowym około 750 V i oporem izolacyjnym ≥ 1000 MΩ; charakteryzuje się niskim oporem kontaktowym dla przewodników środkowych/zewnętrznych (zwykle ≤ 5 mΩ dla przewodnika środkowego i ≤ 2.5mΩ dla zewnętrznego przewodnika); typowa trwałość parzenia wynosi 500 cykli; zakres temperatury roboczej wynosi zazwyczaj od -40°C do +125°C.
Budowa i materiały: Zajmuje około 70% objętości złącza SMA; kontakt środkowy jest głównie złoto pokryty stopem miedzi, izolacja jest zwykle PTFE,i obudowa jest złocona stopem miedzi lub stali nierdzewnejDodatkowo Elite Electronics oferuje również łączniki SSMA RF o znamionowej wodoodporności i hermetycznej uszczelnieniu.
Konfiguracja montażu:Dostępne w różnych formach, w tym w rodzajach prostokątnych/prawego kąta, montażu flanszowym, lutowaniu PCB i wersjach z zaciskiem kablowym.
Parametry techniczne:
| Model | SSMA ((S) -KFD232G |
| Metoda montażu | Włókno paska |
| Centrum kontaktowe | Zestaw miedzi, pokryty złotem |
| Mieszkania | Stal nierdzewna, pasywacja |
| Izolacja | PTFE |
| Częstotliwość | Prąd stały ~ 18 GHz |
| Trwałość | 500 cykli łączenia |
| Płeć | Kobieta |
| Dostosowanie | Według rysunku |
Wymiar zarysu wodoodpornej obudowy flans SSMA:
Wyrób montowania płaszczyzny z podłącza RF SSMA ze stali nierdzewnej:SSMA-KFD232
Zastosowanie:
Obszary lotnicze i kosmicznePliki badania i pomiaru,Komunikacja mikrofalowa,Sprzęt elektroniczny medyczny,Elektronika przemysłowa i projektowanie PCB o wysokiej gęstości.
Dostosowanie:
Elite Electronics SSMA RF Connector Series obejmuje łączniki SSMA RF, mini łączniki kablowe SMA i łączniki SSMA do montażu PCB, zapewniające niezawodne,wysokiej wydajności rozwiązania łączności RF dostosowane do Twoich potrzeb.
Oferujemy elastyczne warunki płatności, w tym T / T i L / C, a nasza skalowalna zdolność dostaw może być w pełni dostosowana do konkretnych wymagań, zapewniając terminowe realizację zamówień.Wybierz Elite Electronics SSMA RF konektorów dla spójnych, niezawodną wydajność i rozwiązania dostosowane do indywidualnych wymagań aplikacji.
Moduł dostosowania SSMA: 200 sztuk
Opakowanie i wysyłka:
Opakowanie:
Łączniki RF Elite Electronics SSMA są wyposażone w wiodące w branży rozwiązania ochrony, specjalnie zaprojektowane do ochrony precyzyjnych komponentów podczas tranzytu międzynarodowego.Każdy z łączników RF Elite SSMA jest indywidualnie uszczelniony w antystatycznych torbach ESD, skutecznie zapobiegając uszkodzeniu rozładowaniem elektrostatycznym (ESD), wtargnięciu wilgoci i pyłu w celu zachowania integralności komponentów i oryginalnej wydajności.łączniki są umieszczane w sztywnych, amortyzowane kartony, które skutecznie łagodzą uderzenia, wibracje i ciśnienie zewnętrzne podczas obsługi, sortowania i transportu dalekobieżnego.Wszystkie opakowania są wyraźnie oznakowane szczegółowymi informacjami o produkcie, w tym numerem modelu, specyfikacji technicznych i dokładnej ilości, aby umożliwić usprawnione zarządzanie zapasami, szybką identyfikację produktów i bezproblemowe otrzymywanie przez klientów z całego świata,optymalizacja całego łańcucha dostaw.
Wysyłka:
Zapewniamy niezawodne, globalne rozwiązania wysyłki dla szybkiej, bezpiecznej dostawy naszych SSMA RF Connectors.Wszystkie zamówienia są wysyłane za pośrednictwem zaufanych międzynarodowych przewoźników logistycznych z pełnym śledzeniem w czasie rzeczywistym dostępnym dla pełnej widoczności przesyłkiNasze łączniki SSMA RF są traktowane jako delikatne elementy elektroniczne z specjalistyczną troską przez cały proces wysyłki, aby wyeliminować uszkodzenia w transporcie i zapewnić terminowość,dostawa w nieodpowiednim stanie.
Elite Electronics współpracuje z zaufanymi, najwyższej klasy międzynarodowymi przewoźnikami logistycznymi, aby obsłużyć wszystkie zamówienia na łączniki SSMA RF,zapewnienie pełnej funkcji śledzenia w czasie rzeczywistym 24/7 zapewniającej pełną widoczność przesyłki od naszego magazynu do miejsca docelowego, dzięki czemu możesz monitorować postępy swoich zamówień w dowolnym miejscu i czasie.
Częste pytania:
P1: Jaka jest marka łącznika SSMA RF?
Odpowiedź 1: Połączenie RF SSMA jest znane jako ELT.
P2: Gdzie wytwarzany jest łącznik RF SSMA?
Odpowiedź 2: Złącze SSMA RF jest wytwarzane w Xi'an City w Chinach.
P3: Jakie certyfikaty posiada złącze RF?
Odpowiedź: Złącze RF posiada certyfikat ISO9001 i ISO14001.
P4: Jaka jest minimalna ilość zamówienia i szczegóły opakowania łącznika SSMA RF?
A4: Minimalna ilość zamówienia wynosi 50 sztuk. Opakowanie wynosi 10 sztuk na torebkę i 100 sztuk na karton.
P5: Jakie są terminy dostawy i warunki płatności za zamówienie łącznika SSMA RF?
Odpowiedź: czas dostawy wynosi 5-10 dni roboczych dla zamówień na magazynie. Akceptowane warunki płatności to T/T lub L/C.
