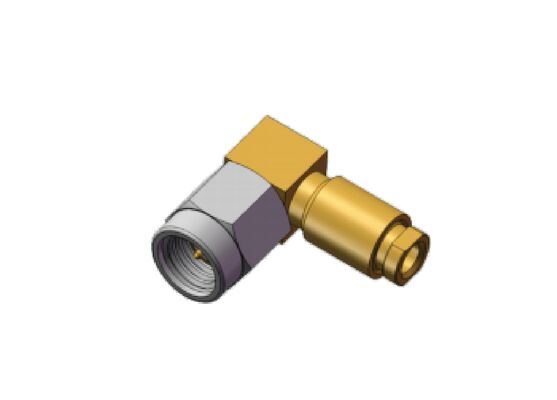

50Ω 18GHz Mini SMA Mężczyzna Prawy kąt SSMA RF łącznik koaksjalny z przewodnikami pozłacanymi
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | SSMA RF Connector | Model: | SSMA-JW506 |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-18 GHz | Impedancja: | 50 Ω |
| DWV: | 750 V | Rezystancja izolacji: | ≥5000MΩ |
| Centralny dyrygent: | Stop miedzi, pozłacany | Zewnętrzny dyrygent: | Stop miedzi, pozłacany |
| Styl złącza: | Prosty kąt | Kabel godowy: | CNX3506, MF108A |
| Izolatory: | PTFE | Próbki: | W MAGAZYNIE |
| Podkreślić: | Złącze RF SSMA 18 GHz,50Ω łącznik SMA pod kątem prostym,pokryty złotem łącznik koaksjalny SSMA |
||
Złącze RF Mini SMA SSMA 50Ω 18GHz do kabla CXN3506, MF108A (OD kabla 2,3 mm)
Wydajność wysokiej częstotliwości do 18 GHz
Złącze RF SSMA to miniaturowa wersja złącza SMA, zaprojektowana tak, aby była o 30% mniejsza przy zachowaniu doskonałych parametrów. Posiadające gwintowane złącze (10-36UNF-2) i impedancję charakterystyczną 50Ω, złącza te obsługują częstotliwości do 30 GHz.
Kluczowa cecha:
- Kompaktowa konstrukcja - o 30% mniejsza niż standardowe złącza SMA
- Szerokie pasmo częstotliwości do 30 GHz
- Wysoka niezawodność w wymagających zastosowaniach
- Dostępne w wielu konfiguracjach: proste, kątowe, z przelotką i z mocowaniem kołnierzowym
- Nakrętka/tuleja ze stali nierdzewnej dla trwałości
Interfejs złącza RF SSMA
Wymiary złącza RF SSMA:
Numer modelu: SSMA-JW506 (pasujący kabel CXN3506, MF108A, OD kabla 2,3 mm)
Numer modelu: SSMA-JW506G-1 (pasujący kabel CXN3506, MF108A, OD kabla 2,3 mm)
Zastosowania
Xi'an Elite Electronics specjalizuje się w systemowych rozwiązaniach połączeń dla wymagających branż, w tym:
- Systemy lotnicze i kosmiczne
- Urządzenia nawigacyjne i radarowe
- Systemy komunikacyjne
- Instrumenty pomiarowe
- Zastosowania elektroniczne
Pakowanie i wysyłka
Każde złącze RF SSMA jest starannie zapakowane, aby zapewnić ochronę podczas transportu:
Korzystamy z niezawodnych usług kurierskich w celu szybkiej dostawy, zapewniając klientom informacje o śledzeniu przesyłki po jej nadaniu.
