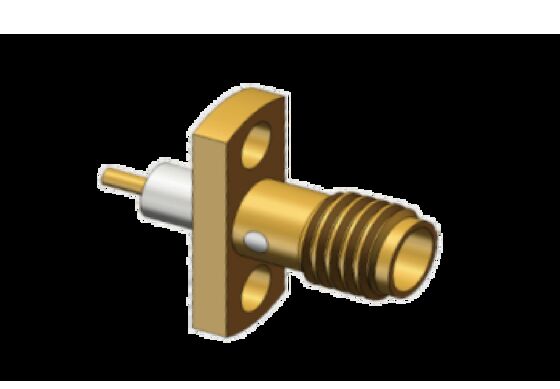

Złoty miedziany stopek złota płytkowania paska montażu SSMA łącznik RF 18GHz do transmisji sygnału
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Model: | SSMA-KFD178 | Częstotliwość: | Prąd stały~18 GHz |
|---|---|---|---|
| Metoda montażu: | Mocowanie kołnierzowe | Centrum kontaktowe: | Stop miedzi, złocenie |
| Powłoka: | Stop miedzi, złocenie | Izolator: | PTFE |
| Płeć: | Kobieta | Trwałość: | 500 cykli godowych |
| Czas realizacji: | 5-10 dni roboczych na zapasy | Personalizacja: | Według rysunku |
| Podkreślić: | Złote łączniki SSMA RF,Złącze kołnierzowe ze stopu miedzi,Złącze RF do transmisji sygnału 18 GHz |
||
Opis produktu:
Złącze RF SSMA (Mini SMA) to miniaturowe złącze współosiowe RF z gwintem, stanowiące kompaktową ewolucję standardowego interfejsu SMA. Zaprojektowane do zastosowań o dużej gęstości, posiada mechanizm sprzęgający z gwintem 10–36 UNS zapewniający bezpieczne i solidne połączenie.
Zaprojektowane do obsługi kabli o mniejszej średnicy, złącze RF SSMA działa skutecznie do DC – 40 GHz, co czyni je idealnym rozwiązaniem dla środowisk o ograniczonej przestrzeni i systemów o wysokiej częstotliwości.
Doskonała wydajność i trwałość
Zaprojektowane jako niezawodne i wszechstronne rozwiązanie, złącze RF SSMA zapewnia wyjątkową wydajność elektryczną i długotrwałą trwałość. Doskonale sprawdza się w trudnych warunkach, gdzie precyzja i stabilność sygnału są kluczowe.
Kluczowe cechy złącza RF SSMA:
●
Różnorodne opcje montażu: Dostępne w wersjach do montażu na kołnierzu i na płytce drukowanej, aby sprostać różnym wymaganiom projektowym.
●
Materiały premium: Obudowa wykonana jest z wysokiej jakości stopu miedzi z pozłoceniem, zapewniając doskonałą przewodność elektryczną i odporność na korozję.
●
Wydłużona żywotność: Solidna konstrukcja i wysokiej jakości materiały znacznie poprawiają wydajność i żywotność.
Zastosowania i warianty
Idealne dla telekomunikacji, lotnictwa i elektroniki przemysłowej, złącze SSMA jest najlepszym wyborem dla inżynierów poszukujących niezawodnego, wysokowydajnego połączenia.
Oferujemy kompleksową gamę wariantów spełniających rygorystyczne potrzeby łączności RF, w tym:
●
Montaż na kołnierzu
●
Łączenie z kablem
●
Typy do montażu na płytce drukowanej
Zapewniając wyjątkową jakość, nasze złącza RF SSMA są zaprojektowane tak, aby sprostać wymaganiom nowoczesnych zastosowań o wysokiej częstotliwości.
Parametry techniczne:
| Model | SSMA-KFD178G |
| Metoda montażu | Montaż na kołnierzu |
| Styk centralny | Stop miedzi, pozłacany |
| Obudowa | Stop miedzi, pozłacany |
| Izolator | PTFE |
| Częstotliwość | DC ~ 18 GHz |
| Trwałość | 500 cykli łączenia |
| Płeć | Żeński |
| Personalizacja | Zgodnie z rysunkiem |
Wymiary złącza RF SSMA z montażem na kołnierzu:
Złącze RF SSMA typu Jack z 2 otworami do montażu na kołnierzu Model: SSMA-KFD178G
Zastosowania:
Dziedziny lotnicze:
Dzięki małym rozmiarom, niskiej wadze i odporności na wibracje, idealnie nadaje się do połączeń obwodów drukowanych o dużej gęstości w samolotach, satelitach i systemach radarowych.
Dziedziny testowania i pomiarów:
W urządzeniach mikrofalowych, przyrządach testowych analizatorów sieci wektorowych (VNA) i stacjach sond o dużej gęstości, złącza RF SSMA są szeroko stosowane do uzyskania kompaktowych połączeń RF i zapewnienia dokładności pomiarów sygnałów o wysokiej częstotliwości.
Komunikacja mikrofalowa:
W nowoczesnych stacjach bazowych i urządzeniach mikrofalowych do transmisji powrotnej, w miarę miniaturyzacji urządzeń, złącza RF SSMA są powszechnie stosowane do transmisji sygnałów o wysokiej częstotliwości w połączeniach między płytkami lub wewnętrznymi komponentami, szczególnie w modułach oszczędzających miejsce.
Medyczny sprzęt elektroniczny:
W wysokiej klasy urządzeniach do obrazowania medycznego (np. sekcja cewki RF w systemach rezonansu magnetycznego (MRI)) i sprzęcie chirurgii minimalnie inwazyjnej, miniaturyzacja złączy RF SSMA ma dużą wartość ze względu na bardzo ograniczoną przestrzeń wewnętrzną.
Elektronika przemysłowa i projektowanie płytek drukowanych o dużej gęstości:
Nadaje się do przemysłowych płyt sterujących lub modułów czujników wymagających bardzo wysokiej gęstości pinów, umożliwiając niezawodną transmisję sygnałów o wysokiej częstotliwości w ograniczonej przestrzeni płytek drukowanych.
Personalizacja:
Seria złączy RF SSMA Elite Electronics obejmuje złącza RF SSMA do montażu na kołnierzu, mini złącza kablowe SMA i złącza RF SSMA do montażu na płytce drukowanej przez otwory, dostarczając niezawodne, wysokowydajne rozwiązania łączności RF dostosowane do Twoich dokładnych potrzeb.
Oferujemy elastyczne warunki płatności, w tym T/T i L/C, a nasza skalowalna zdolność produkcyjna może być w pełni dostosowana do Twoich specyficznych wymagań, zapewniając terminową realizację zamówień. Wybierz złącza RF SSMA Elite Electronics dla spójnej, niezawodnej wydajności i niestandardowych rozwiązań zaprojektowanych tak, aby pasowały do Twoich unikalnych wymagań aplikacji.
SSMA Personalizacja MOQ: 200 szt.
Pakowanie i wysyłka:
Pakowanie:
Złącza RF SSMA Elite Electronics są starannie pakowane w celu maksymalnej ochrony podczas międzynarodowego transportu. Każde złącze RF SSMA jest indywidualnie zapakowane w antystatyczne torby ESD, aby zapobiec uszkodzeniom spowodowanym wyładowaniem elektrostatycznym (ESD) i zachować integralność komponentu. Zapieczętowane złącza są następnie umieszczane w sztywnych, amortyzujących wstrząsy kartonach, które skutecznie łagodzą uderzenia i wibracje podczas transportu. Wszystkie opakowania są wyraźnie oznaczone szczegółowymi informacjami o produkcie—w tym numerem modelu, specyfikacjami technicznymi i dokładną ilością—w celu usprawnienia zarządzania zapasami i szybkiej identyfikacji produktu.
Wysyłka:
Zapewniamy niezawodne, globalne rozwiązania wysyłkowe dla szybkiej i bezpiecznej dostawy naszych złączy RF SSMA. Wszystkie zamówienia są wysyłane za pośrednictwem zaufanych międzynarodowych przewoźników logistycznych z pełnym śledzeniem w czasie rzeczywistym, zapewniającym pełną widoczność przesyłki. Nasze złącza RF SSMA są traktowane jako delikatne komponenty elektroniczne ze specjalną troską na całym etapie procesu wysyłki, aby wyeliminować uszkodzenia podczas transportu i zapewnić terminową dostawę w idealnym stanie.
FAQ:
P1: Jaka jest marka złącza RF SSMA?
O1: Marka złącza RF SSMA to ELT.
P2: Gdzie produkowane jest złącze RF SSMA?
O2: Złącze RF SSMA jest produkowane w mieście Xi'an w Chinach.
P3: Jakie certyfikaty posiada złącze RF SSMA?
O3: Złącze RF posiada certyfikaty ISO9001 i ISO14001.
P4: Jaka jest minimalna ilość zamówienia i szczegóły pakowania złącza RF SSMA?
O4: Minimalna ilość zamówienia to 50 sztuk. Opakowanie to 10 sztuk na worek i 100 sztuk na karton.
P5: Jaki jest czas dostawy i warunki płatności przy zamawianiu złącza RF SSMA?
O5: Czas dostawy wynosi 5-10 dni roboczych dla zamówień magazynowych. Akceptowane warunki płatności to T/T lub L/C.
