Dostosowanie niskiej VSWR niskiej straty wstawienia SMA RF kablowe zestaw DC ~ 18GHz z różną długością dla transmisji sygnału
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Zespół kabla RF | Centrum kontaktowe złącza: | Stop miedzi, pozłacany |
|---|---|---|---|
| Powłoka złącza: | Stal nierdzewna, pasywacja | Napięcie znamionowe: | 750 V |
| Rezystancja izolacji: | 5000 omów | Częstotliwość: | Prąd stały~18 GHz |
| VSWR: | 1,3 maks | Zakres temperatur: | -55 ℃ ~ + 125 ℃ |
| Kabel OD: | 7,4 mm | Kabel godowy: | EQV CXN 3450 |
| Styl kabla: | Obydwa końce proste złącze SMA | Personalizacja: | DC ~ 40 GHz na żądanie klienta |
| długość kabla: | Inna długość zgodnie z życzeniem | Aplikacja: | Transmisja sygnału RF |
| Podkreślić: | Zespół kabli RF SMA z wtyczką męską,Kabel DC do 18GHz,zestaw kabli RF o długiej długości |
||
Opis produktu

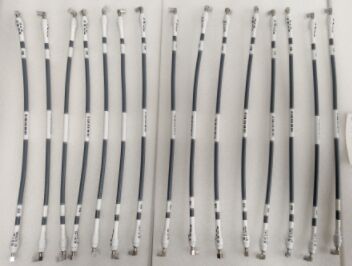

- Zestaw kabli SMA RF
Zespół kabli SMA RF, zakończony z podminiaturowymi złączami A (SMA), jest głównym wyborem w połączeniach RF ze względu na ich kompaktowy rozmiar, lepszą wydajność wysokiej częstotliwości,i niezawodną łączność.
Podczas procesu wyboru konieczne jest uwzględnienie impedancji, zakresu częstotliwości, rodzaju kabla i czynników środowiskowych w celu zapewnienia efektywnej i stabilnej transmisji sygnału w systemie.Te zespoły są szeroko wykorzystywane w komunikacji mikrofalowej, badania i pomiary, lotnictwo kosmiczne i inne kluczowe zastosowania, stanowiące kluczowy element wysokiej wydajności połączeń sygnałowych.
- Nasze możliwości
Nasza firma specjalizuje się w produkcji złączy RF i prowadzi wiele linii produkcyjnych montażowych.Nasz zespół kabli RF oferuje częstotliwości od DC do 18 GHz, zapewniając klientom wszechstronne opcje dla różnych scenariuszy zastosowań.
- Złącze koaksjalne RF _inne kable łączące
.086 Kabel,.141 Kabel, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, Kabel serii SFF, Kabel elastyczny, Kabel półprężny, Kabel półstryg, Kabel RG178, Kabel RG316,Kabel fazowy stabilizowany w temperaturze o niskiej stratze, Kabel testowy opancerzony, kabel super elastyczny, kabel fal milimetrowych
- Połączacze kablowe RF, które wyprodukowaliśmy
SMA, SSMA, SMP, SMPM, SMPS (mniejszy niż SMPM), ASMP (większy niż SMP), N, TNC, TNCA, TMA, 2,92mm, 2,4mm, 1,85mm, 3,5mm, 1,0mm, 0,8mm
- Zgromadzenie przewodnika fal
Możemy też wyprodukować zespół przewodnika fal.
Dane techniczne
Obydwa końce SMA Wtyczka męska częstotliwość do DC do 18 GHz Zestaw kabla RF o różnej długości
| Techniczne | Materiały i wykończenie | ||
| Impedancja | 50 ohm | Przewodnik centralny złącza A, B | Zestaw miedziany, pokryty złotem |
| DWV | 1000 V | Zewnętrzny przewodnik złącza A, B | Stal nierdzewna, pasywacja |
| Odporność na izolację | ≥ 5000MΩ | Przewód łączący | EQV CXN 3450 |
| Częstotliwość | Prąd stały ~ 18 GHz | Kabel OD | 70,4 mm |
| Temperatura | Temperatura pracy: -55°C~+125°C Temperatura przechowywania: -55°C~+125°C | ||
| Inny indeks | VSWR<1.3 | ||
Wymiar zarysuSMAwtyczka męska Do SMA wtyczka męska Zgromadzenie kabla RF
Wnioski
Zgromadzenie kabli RF Elite Electronics jest szeroko stosowane w dziedzinie lotnictwa, nawigacji, lotnictwa kosmicznego, łączności satelitarnej, radaru, anteny, komunikacji mikrofalowej i komunikacji cyfrowej, elektroniki,pola pomiarowe.
Obszar komunikacji
Stacje bazowe 5G, urządzenia łączności satelitarnej, urządzenia bezprzewodowe itp.Jest używany do połączenia między modułami RF a komponentami, takimi jak anteny i filtry, aby zapewnić stabilną transmisję sygnału.
Obszar badania i pomiaru
Podłączenie portów testowych do instrumentów takich jak analizatory widma i analizatory sieciowe.Zestawy muszą być wysokiej precyzji i niskiej straty, aby zagwarantować dokładność danych pomiarowych.
- Obszar lotniczy
Systemy radarowe, urządzenia nawigacyjne itp. Zespoły muszą wytrzymać ekstremalne warunki i spełniać wymagania dotyczące wysokiej częstotliwości i bardzo niezawodnej transmisji sygnału.
Elektronika medyczna
Urządzenia do obrazowania rezonansem magnetycznym (MRI) itp.Zestawy SMA niemagnetycznemogą uniknąć zakłóceń pola magnetycznego urządzenia i zapewnić dokładność diagnozy medycznej.
Opakowanie i wysyłka
Opakowanie:

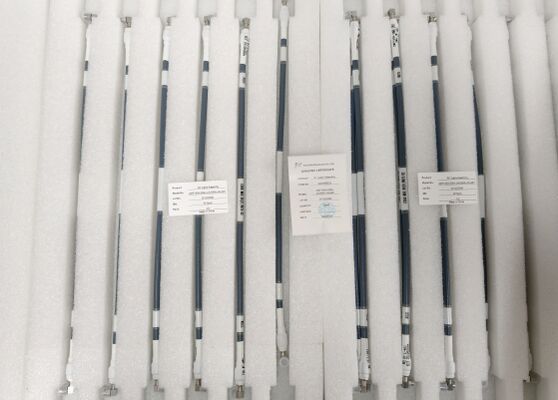

Kable RF są starannie pakowane w karton w celu zapewnienia bezpiecznego transportu.Na pudełku umieszczono nazwę produktu i specyfikacje w celu łatwej identyfikacji.
Wysyłka:
Oferujemy szybką i niezawodną wysyłkę kabli RF. Po wysłaniu otrzymasz numer śledzenia przesyłki.
RFQ
Q1: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy producentem z ponad 23+ lat doświadczenia w zakresie komponentów RF / Microwave Interconnect, montażu kabli RF.
P2: Jakie produkty możesz dostarczyć obecnie?
A: Złącza RF, adaptery RF, zespoły kabli RF, produkty prowadzące fale, hermetyczne złącza szkło-metal, mikro D-sub, złącza obrotowe mikrofalowe i inne komponenty mikrofalowe.
Q3: Czy dostępna jest darmowa próbka?
O: Tak, jeśli mamy zapasy, darmowa próbka jest dostępna z przewozem.
Q4: Czy firma może przyjąć dostosowanie?
Odpowiedź: ODM jest mile widziany. Z ponad 23+ lat doświadczenia w ODM, Elite Electronics może pomóc w projektowaniu, rozwoju produktów, badaniach i rozwoju oraz integracji produktów połączonych.
P5: Jakie są warunki płatności?
A: Możemy przyjąć L/C, T/T, Western Union, Trade Assurance (karty kredytowe i T/T) itp.
P6: Jaki jest czas realizacji?
A: 5 dni dla zamówień prób, 3-4 tygodnie dla złącza RF (w zależności od różnych ilości, ODM itp.), 8-13 tygodni dla montażu kabli RF.
P7: Jak dostarczycie mi towary?
A: Ogólnie rzecz biorąc, współpracujemy z międzynarodowymi ekspresami, takimi jak DHL, UPS, FedEx, TNT, aby umożliwić naszym klientom szybkie otrzymanie towarów, ale z najniższym przewozem.Wysyłka statkiem drogą powietrzną i morską.
P8: Jak długo muszę czekać, zanim przybędą moje towary?
A: 5-8 dni roboczych w przypadku transportu lotniczego, 3-8 dni roboczych w przypadku międzynarodowego transportu ekspresowego.
P9: Jak wygląda jakość Twoich produktów?
A: Jako dostawcy wysokiej jakości wielu krajowych projektów wysokiej technologii, dostarczanie doskonałych produktów jest naszym sposobem rozwoju.Mamy silny zespół kontroli jakości i bardzo rygorystyczny proces, aby zagwarantować naszą jakość zgodnie z różnymi standardami jakości.
P10: Jaka jest Twoja gwarancja?
Odpowiedź: Nasza gwarancja wynosi 6 miesięcy od dostawy, Elite Electronic zwraca dużą uwagę na obsługę posprzedażną.
