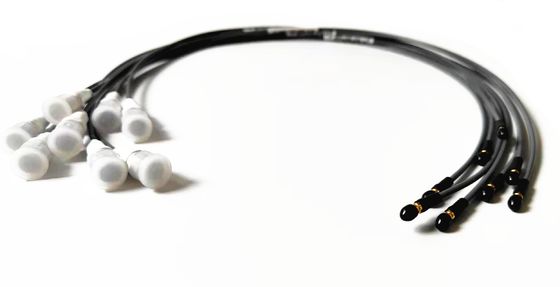

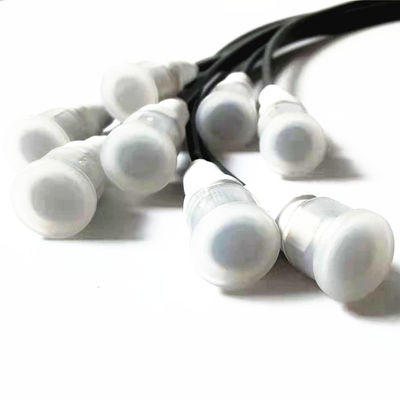

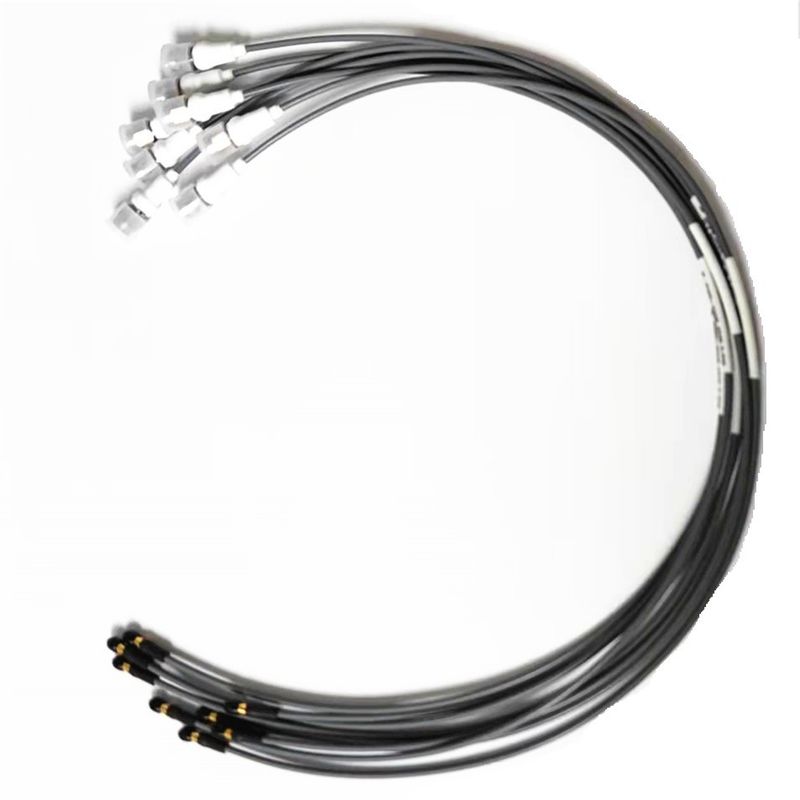

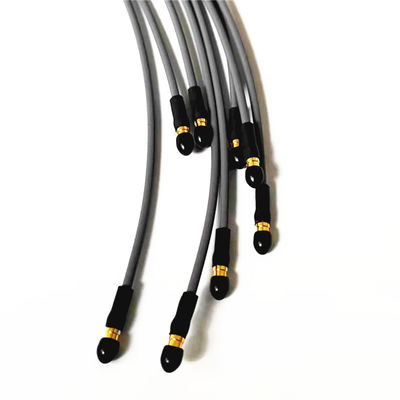

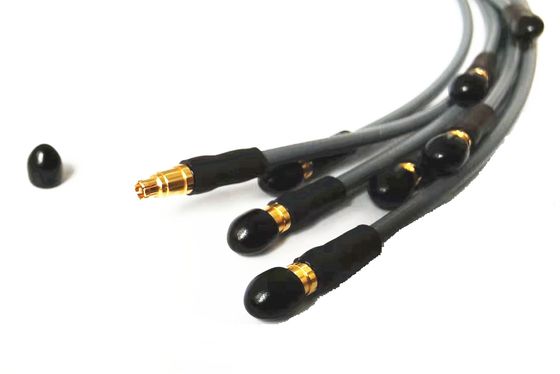

SSMP Kobieta K2.92mm Mężczyzna Kable RF 500mm
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Niklowane | Impedancja: | 50 Ω |
|---|---|---|---|
| Certyfikat: | CE RoH | Długość kabla: | 500mm |
| Zakres częstotliwości: | 0,04 ~ 40 GHz | Strata wtrąceniowa: | ≤ 3,2 dB |
| Rezystancja izolacji: | ≥5000MΩ | Spójność fazowa: | ≤±9° |
| Podkreślić: | SSMP żeńskie męskie zespoły kabli RF,zespoły kabli RF 500 mm,niklowane zespoły kabli RF |
||
K2.92 Męski do SSMP Żeński Zestawy kabli RF L=500mm
Długość kabla może być dostosowana do wymagań klienta.
Oprócz naszej standardowej oferty, Elite Electronic oferuje również szereg niestandardowych opcji dla tych produktów połączeniowych, które obejmują różne opcje złączy, wyższe i niższe pokrycie częstotliwości, rozszerzone testy środowiskowe itp. Nasz zespół dedykowanych inżynierów może pomóc w opracowaniu odpowiedniego rozwiązania dla potrzeb Twojej aplikacji.
Specyfikacja:
| Charakterystyka elektryczna | |||
| Impedancja | 50Ω | ||
| Zakres częstotliwości | Połączenie z miękkim kablem DC~12.4GHz | ||
| Połączenie z półsztywnym kablem DC~18GHz | |||
| Napięcie znamionowe | 335VRMS | ||
| Wytrzymałość dielektryczna | 1000VRMS | ||
| Rezystancja izolacji | ≥5000MΩ | ||
| Rezystancja środkowa | Przewodnik środkowy | ≤3.0mΩ | |
| Przewodnik zewnętrzny | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Charakterystyka materiałowa i mechaniczna | |||
| Przewodnik środkowy | Męski | Mosiądz, pozłacany | |
| Żeński | Brąz Sn-P, pozłacany | ||
| Styk sprężysty | Brąz berylowy, niklowany | ||
| Obudowa i inne części metalowe | Mosiądz, niklowany | ||
| Stal nierdzewna, pasywowana | |||
| Tuleja zaciskowa | Mosiądz, niklowany | ||
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Guma silikonowa | ||
| Trwałość | 500 cykli | ||
| Moment dokręcania połączenia | 0.79－1.13N .m | ||
Zastosowanie:
* Szerokopasmowe
* Aparatura pomiarowa
* Anteny
* Telekomunikacja
* Lotnictwo
* Szerokopasmowe
* Aparatura pomiarowa
* Anteny z szykiem fazowym
* Telekomunikacja
* Połączenia między płytkami
Szczegóły produktu:
Cechy
•0-26.5 Ghz
•Standardowe opcje materiałowe: mosiądz, mosiądz niemagnetyczny i stal nierdzewna
•Opatentowane złącza do uruchamiania końcowego o wysokiej częstotliwości i samofiksacyjne
•Szybkozłączne wtyczki kablowe i adaptery
Możliwości warsztatu montażowego:
*Automatyczne usuwanie izolacji
*Automatyczne usuwanie izolacji laserem
*Lutowanie z kontrolowaną temperaturą
*Czyste pomieszczenie
*Oznakowanie laserowe
Zalety:
√ Bogaty wybór złączy (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), ponad 500
doświadczonych pracowników z ponad 10 liniami produkcyjnymi
√ Specjalizuje się w produkcji złączy RF od ponad 16 lat
√ Posiada długie i bogate doświadczenie we współpracy z krajowymi projektami dostaw komponentów, takich jak China ShenZhou 9
√ Z własną fabryką o powierzchni 35 000㎡
√ Zastępuje Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK itp. z krótkim czasem dostawy
√ Konkurencyjna cena
√ Ścisła kontrola jakości (raport QA), przeszła ISO9001, ROHS, CE
√ Średni miesięczny obrót wynosi 10 milionów
√ Zamówienia na zamówienie (ODM) mile widziane
√ Zobowiązujemy się do dostarczania klientom produktów wysokiej jakości
Katalog produktów:
| Adapter RF |
| Złącze RF SMA/SSMA |
| Złącze RF SMP/SSMP |
| Złącze RF TNC |
| Złącze RF typu N |
| Złącze RF MCX/MMCX |
| Złącze RF BNC |
| Złącza fal milimetrowych (2,4 mm, 2,92 mm) |
| Zestawy kabli RF |
| Adapter falowodu do koncentrycznego |
| Uszczelnienia hermetyczne szkło-metal |
| Złącze serii J30J |
Obrotowe złącza mikrofalowe
UWAGA:
Mamy ponad 10 000 typów złącza SMP, jeśli używane złącze nie zostało znalezione, skontaktuj się z nami ze szczegółamiami
