Pojedynczy pin hermetyczne uszczelnienia DC szkło-metal z powierzchnią do łączenia drutem złotym MC-1129-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Certyfikat: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Tworzywo: | Kovar 4J29 | Szpilka: | Pojedynczy szpilka |
| Szkło: | 7052 7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Pakiet: | Szklane uszczelki metalowe | Kształt: | spiekanie szkła do metalowej uszczelki Kovar |
| Nazwa handlowa: | ELT(Elite) | Rozmiar: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | Pojedynczy pin hermetyczne uszczelnienie DC ze szkła,Uszczelnienie szkło-metal z drutem złotym,Hermetyczne złącze z powierzchnią do łączenia |
||
Pojedynczy pin hermetyczny szklany uszczelniacz DC z metalem z powierzchnią do łączenia złotym drutem
SpecyfikacjaMC-1129-JH:
| Nazwa produktu | Hermetyczne uszczelnienia szkło-metal |
| Impedancja | DC lub inne |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacane |
| Materiał obudowy i pinu | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
7050 lub 7070 lub DM308
Zielony lub Biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie wytrzymywane | ≥300V |
|
Hermetyczność Współczynnik wycieku |
< 1.01325 X 10-3 Pa*cm3/s |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65℃~+260℃ |

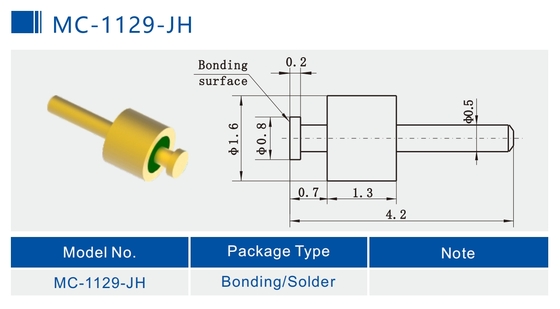

Szczegółowy obraz (mm) MC-1129-JH
Katalog-Szklane-uszczelnienia-hermetyczne-metalowe.pdf
Wprowadzenie
Hermetyczne przepusty RF/DC szkło-metal /Wielopinowe złącza /Złączejest również nazywaneIzolatorem szklanym. Służą głównie do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami i modułami, modułami i komponentami z wymaganiami dotyczącymi uszczelnienia gazowego. Są jednym z najbardziej krytycznych elementów w uszczelnianiu komponentów.
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i nośny. Obudowa i przewodnik są wykonane zestopu Kovarktóry jest spieczony w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak łączenie złotym drutem, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, wysoce niezawodne i w ostatnich latach są szeroko rozpowszechnione w przemyśle produkcji elektroniki.
Cechy:
-Mały rozmiar
-lekki
-Hermetyczny
-Stabilna jakość iwysoka niezawodność
-Przewodnik wewnętrzny: łączenie złotym drutem, lutowanie i metoda łączenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań pakietów elektronicznych, przeciwdziałania elektronicznego, satelitów, pocisków, radarów i innych w wojsku, awionice, lotnictwie i motoryzacji. Może być używany z SMA, produktami fal milimetrowych.
Zalety:
-Klasa wojskowa z pozłacanym 1,27um
-Ścisłakontrola tolerancji
-Standardowy i niestandardowy projekt do wyboru.
-Wysoka opłacalność produktów i usług
-Duże zapasy dla standardowych rozmiarów
-Szybka dostawa produktów niestandardowych
Lista produktów:
| 50Ω RF Jednopinowy seria JM | Lutowanie, łączenie i wybór łączenia |
| 50Ω RF Jednopinowy seria JM Standard | Lutowanie, łączenie i wybór łączenia |
| 50Ω RF Jednopinowy seria JM Niestandardowy | Lutowanie, łączenie i wybór łączenia |
| DC Jednopinowy seria JK | Lutowanie i wybór łączenia |
| DC Jednopinowy seria JK Standard | Lutowanie i wybór łączenia |
| DC Jednopinowy seria JK Niestandardowy | Lutowanie i łączenie z główką gwoździa |
|
Wielopinowe złącze seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Mamy ponad 100 000 typów Hermetycznych złączy szkło-metal, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
