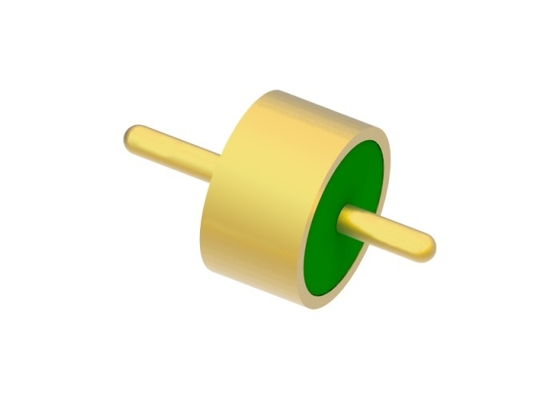

Złącza z uszczelnieniem szkło-metal o pełnym promieniu do obudów hermetycznych, przepusty RF M2816-7
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Full Radius | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| Podkreślić: | Przepusty RF,złącza z uszczelnieniem szkło-metal |
||
PłytkaZłącza uszczelniane szkłem i metalem, przepusty DC do hermetycznego pakowania
PłytkaUszczelnienie szkło-metal jest również nazywaneIzolatorem szklanym. Służą głównie do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami i modułami, modułami i komponentami z wymaganiami dotyczącymi uszczelnienia gazowego. Są jednym z najbardziej krytycznych elementów w komponentach uszczelniających.Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i nośny. Obudowa i przewodnik są wykonane z
 |
|
stopu Kovarspiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak łączenie drutem złotym, lutowanie i łączenie itp.Izolatory szklane są małe, lekkie, hermetyczne, wysoce niezawodne i w ostatnich latach są szeroko rozpowszechnione w przemyśle elektronicznym.Specyfikacja:
Nazwa produktu
| Pełny promień | PłytkaImpedancja |
| RF | Typ |
| Pojedynczy | Opcje końcówki pinu |
| Pełny promień | Płytka |
| Pozłacane | Przepusty DC |
| Kovar 4J29 | Materiał szklany |
|
Kolor szkła
7052 lub 7070
|
Zielony lub Biały
VSWR
|
| NA | Hermetyczność |
|
Współczynnik wycieku < 1.01325 X 10 |
-3 Pa*cm3/s< 1X 10 |
| ≥300V | Rezystancja izolacji |
| ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielu pinów, | Temperatura pracy |
| -65℃~+260℃ | Cechy: |
-Hermetyczne
-Stabilna jakość i wysoka niezawodność
-Mały rozmiar
-Lekkie
-Łączenie drutem złotym, lutowanie i metoda łączenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań w pakietach elektronicznych, przeciwdziałaniu elektronicznemu, pociskach, satelitach, radarach i innych dziedzinach wojskowych, lotniczych, awionicznych, motoryzacyjnych i innych. Może być używany z SMA, produktami fal milimetrowych.
Zalety:
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Klasa wojskowa z pozłacaną warstwą 1,27um
-Duże zapasy standardowych rozmiarów
-Szybka dostawa produktów na zamówienie
-Wysokiej jakości produkty i usługi
Szczegółowy obraz
-Klasa wojskowa z pozłacaną warstwą 1,27um
-Duże zapasy standardowych rozmiarów
-Szybka dostawa produktów na zamówienie
-Wysokiej jakości produkty i usługi

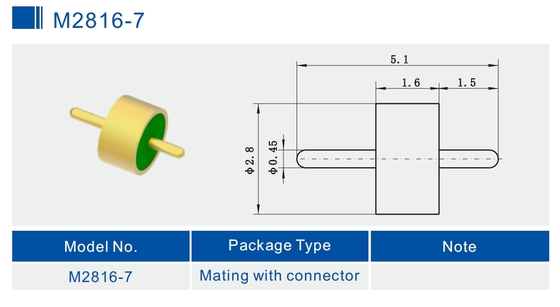

Szczegółowy obraz
Jednostka: mm
Lista produktów:
Katalog-Uszczelnienia hermetyczne szkło-metal.pdfM2816-7
| Lutowanie, łączenie i wybór połączeń | DC Jednoprzewodowy seria JK |
| Lutowanie, łączenie i wybór połączeń | DC Jednoprzewodowy seria JK |
| Lutowanie, łączenie i wybór połączeń | DC Jednoprzewodowy seria JK |
| Lutowanie i wybór połączeń | DC Jednoprzewodowy seria JK Niestandardowa |
| Lutowanie i wybór połączeń | DC Jednoprzewodowy seria JK Niestandardowa |
| Lutowanie i wybór połączeń z główką gwoździa | Wielopinowy nagłówek seria JMC |
|
1-9 pinów z 1-3 rzędami do wyboru
|
Niestandardowe wymiary |
| Mile widziane |
UWAGA: |
Mamy ponad 100 000 typów
Złączy hermetycznych szkło-metal, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
