50Ohm RF Pojedynczy Pin Header Hermetyczny Uszczelnienie Szkło-Metal M2516-59-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Plating: | Gold Plated | Certificate: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Pin: | Single pin |
| Glass: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Package: | Glass to metal seals | Shape: | sintering glass to kovar metal seal |
| Nazwa handlowa: | ELT(Elite) | Size: | can be customized according to your requirement |
| Podkreślić: | Hermetyczny Pojedynczy Pin Header,RF Pojedynczy Pin Header Hermetyczny Szkło,M2516-59-JH Pojedynczy Pin Header |
||

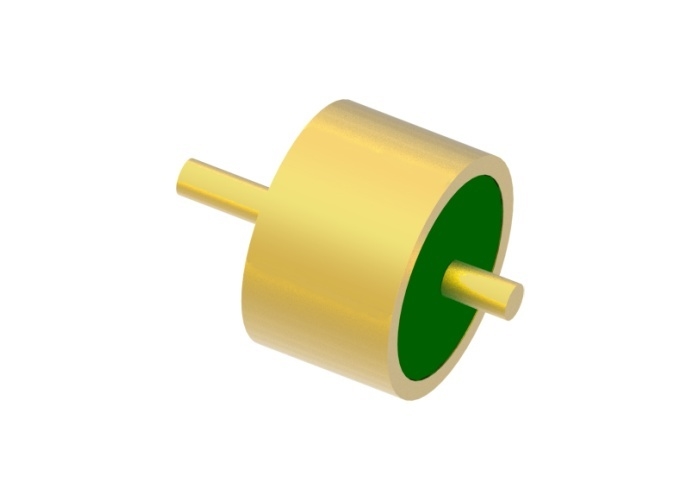

Pojedynczy pin 50Ohm RF Hermetyczne uszczelnienie szkło-metal z powierzchnią do łączenia złotym drutem
Specyfikacja M2516-59-JH:
| Nazwa produktu | Hermetyczne uszczelnienia szkło-metal |
| Impedancja | 50Ohm RF |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacane |
| Materiał obudowy i pinu | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7050 lub 7070 lub DM308
Zielony lub Biały
|
| Zakres częstotliwości | DC-18GHz |
| VSWR | 1.35 |
| Napięcie wytrzymywane | ≥500V |
|
Hermetyczność Współczynnik wycieku |
< 1.01325 X 10-3 Pa*cm3/s |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65℃~+260℃ |
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: łączenie złotym drutem, lutowanie i metoda łączenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań w pakietach elektronicznych, przeciwdziałaniu elektronicznemu, satelitach, pociskach, radarach i innych dziedzinach wojskowych, awionice, lotnictwie i motoryzacji. Może być używany z SMA, produktami fal milimetrowych.
Zalety:
-Klasa wojskowa z pozłacanym 1.27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoka opłacalność produktów i usług
-Duże zapasy standardowych rozmiarów
-Szybka dostawa produktów na zamówienie

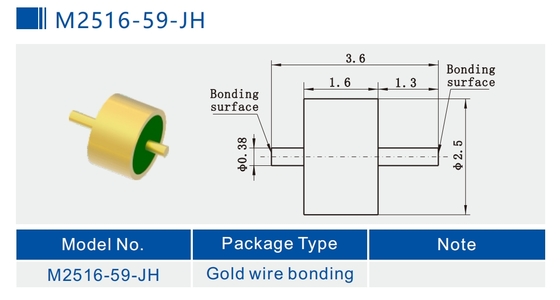

Szczegółowy obraz (mm) M2516-59-JH
Katalog-Glass-to-Metal Hermetic Seals.pdf
Hermetyczne uszczelnienia szkło-metal RF/DC Feedthroughs /Multi-pin Headers /Złącze jest również nazywane Izolatorem szklanym. Służą one głównie do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami i modułami, modułami i komponentami z wymaganiami dotyczącymi uszczelnienia gazowego. Są one jednym z najbardziej krytycznych elementów w uszczelnianiu komponentów.
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i nośny. Obudowa i przewodnik są wykonane ze stopu Kovar który jest spieczony w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak łączenie złotym drutem, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, wysoce niezawodne i są szeroko rozpowszechnione w przemyśle wytwórczym elektroniki w ostatnich latach.
Lista produktów:
| 50Ω RF Single-pin JM Series | Lutowanie, łączenie i wybór łączenia |
| 50Ω RF Single-pin JM Standard Series | Lutowanie, łączenie i wybór łączenia |
| 50Ω RF Single-pin JM Non-Standard Series | Lutowanie, łączenie i wybór łączenia |
| DC Single-pin JK Series | Lutowanie i wybór łączenia |
| DC Single-pin JK Standard Series | Lutowanie i wybór łączenia |
| DC Single-pin JK Non-Standard Series | Lutowanie i łączenie z główką gwoździa |
|
Multi-pin Header JMC Series
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Mamy ponad 100 000 typów Złączy Hermetycznych Szkło-Metal, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
