Konfigurowalny hermetyczny szklano-metalowy nagłówek RF z pojedynczym pinem 50 Ohm M2016 Certyfikat ROHS ISO-9001-2015
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Certyfikat: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Tworzywo: | Kovar 4J29 | Szpilka: | Pojedynczy szpilka |
| Szkło: | 7052 7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| pakiet: | Szklane uszczelki metalowe | Kształt: | spiekanie szkła do metalowej uszczelki Kovar |
| Nazwa handlowa: | ELT(Elite) | Rozmiar: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | Nagłówek RF z pojedynczym pinem 50 Ohm,Hermetyczny Pojedynczy Pin Header |
||

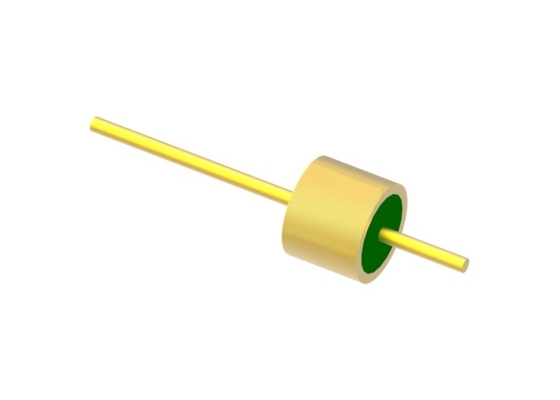

Jednostykowe hermetyczne uszczelnienie szklano-metalowe RF 50 Ohm z powierzchnią do zgrzewania drutem złotym
Specyfikacja M2016:
| Nazwa produktu | Hermetyczne uszczelnienia szklano-metalowe |
| Impedancja | 50 Ohm RF |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinu | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7050 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | DC-18GHz |
| VSWR | 1.35 |
| Napięcie przebicia | ≥500V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65℃~+260℃ |
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru metoda zgrzewania drutem złotym, lutowania i łączenia
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacany 1.27um
-Ścisła kontrola tolerancji
-Standardowy i niestandardowy projekt do wyboru.
-Wysoka produkty i usługi o wysokiej opłacalności
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów

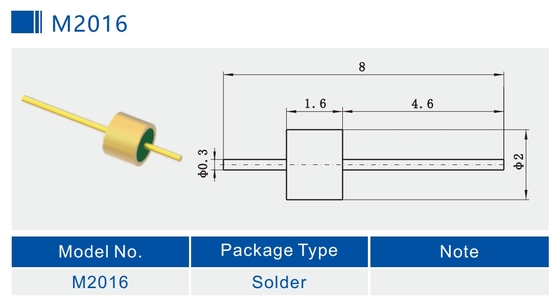

Szczegółowy obraz (mm) M2016
Katalog-Hermetyczne uszczelnienia szklano-metalowe.pdf
Hermetyczne uszczelnienia szklano-metalowe RF/DC /Złącza wielopinowe /Złącze nazywane jest również Izolatorem szklanym. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami z wymaganiami uszczelnienia gazowego. Są one jednym z najważniejszych komponentów w komponentach uszczelniających.
Szkło o niskiej stałej dielektrycznej i niskiej stratności dielektrycznej jest używane jako materiał izolacyjny i podporowy. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spieczony w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak zgrzewanie drutem złotym, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i od lat są szeroko stosowane w przemyśle elektronicznym.
Lista produktów:
| 50Ω RF Jednostykowe Seria JM | Wybór lutowania, łączenia i zgrzewania |
| 50Ω RF Jednostykowe Seria Standardowa JM | Wybór lutowania, łączenia i zgrzewania |
| 50Ω RF Jednostykowe Seria Niestandardowa JM | Wybór lutowania, łączenia i zgrzewania |
| DC Jednostykowe Seria JK | Wybór lutowania i zgrzewania |
| DC Jednostykowe Seria Standardowa JK | Wybór lutowania i zgrzewania |
| DC Jednostykowe Seria Niestandardowa JK | Wybór lutowania i zgrzewania typu Nail Head |
|
Złącze wielopinowe Seria JMC
|
1-9 pinów z 1-3 rzędami do wyboru |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złącz szklano-metalowych, jeśli nie znajdziesz złącza, którego używasz, skontaktuj się z nami, podając szczegóły.
