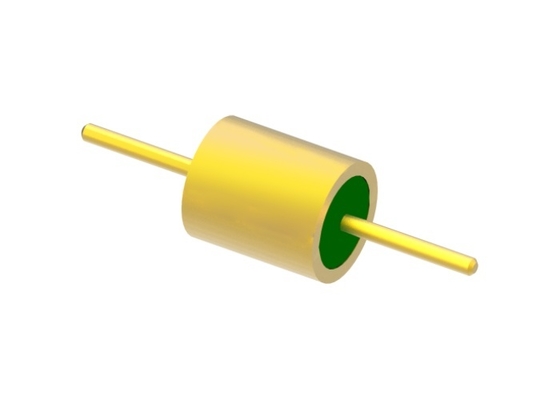

1 Pin Hermetyczny 50 Ohm Szkło do Metalu Szybki złącza RF Feedthrough Do pakietów na zamówienie
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Plating: | Gold Plated | Pin: | Single pin |
|---|---|---|---|
| Pin Material: | Kovar 4J29 | Glass Material: | 7052,7070, DM308 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Impendence: | RF 50 Ohm |
| Nazwa handlowa: | ELT(Elite) | ODM: | can be customized according to your requirement |
| Podkreślić: | Zestawy na zamówienie łączniki metalowe,50 ohm łączników szklanych do metalowych,Złącza hermetyczne 1 szpilki |
||
Hermetyczne uszczelnienia szklano-metalowe z jednym pinem 50Ohm, przepust RF do niestandardowych obudów
Specyfikacja JM5065:
| Nazwa produktu | Hermetyczne uszczelnienia szklano-metalowe |
| Impedancja | 50Ohm RF |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacane |
| Materiał obudowy i pinu | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7050 lub 7070 lub DM308
Zielony lub Biały
|
| Zakres częstotliwości | DC-18GHz |
| VSWR | 1.35 |
| Napięcie wytrzymywane | ≥500V |
|
Hermetyczność Współczynnik wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65℃~+260℃ |
Wprowadzenie
Hermetyczne przepusty RF/DC szklano-metalowe /Wielopinowe złącza /Złącze jest również nazywane Izolatorem szklanym. Służą głównie do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących pomiędzy modułami i modułami, modułami i komponentami z wymaganiami dotyczącymi uszczelnienia gazowego. Są jednym z najbardziej krytycznych elementów w uszczelnieniach.
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i nośny. Obudowa i przewodnik są wykonane ze stopu Kovar spiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik centralny ma różne style zakończeń, takie jak łączenie drutem złotym, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, wysoce niezawodne i są szeroko rozpowszechnione w przemyśle elektronicznym w ostatnich latach.
Cechy:
-Mały rozmiar
-Lekka waga
-Hermetyczne
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: łączenie drutem złotym, lutowanie i metoda łączenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, przeciwdziałaniu elektronicznemu, satelitach, pociskach, radarach i innych dziedzinach wojskowych, awionice, lotnictwie i motoryzacji. Może być stosowany z SMA, produktami fal milimetrowych.
Zalety:
-Klasa wojskowa z pozłacanym 1,27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoka opłacalność produktów i usług
-Duże zapasy standardowych rozmiarów
-Szybka dostawa produktów niestandardowych
Lista produktów:
| 50Ω RF Jednoprzewodowy seria JM | Lutowanie, łączenie i wybór połączeń |
| 50Ω RF Jednoprzewodowy seria JM Standard | Lutowanie, łączenie i wybór połączeń |
| 50Ω RF Jednoprzewodowy seria JM Niestandardowy | Lutowanie, łączenie i wybór połączeń |
| DC Jednoprzewodowy seria JK | Lutowanie i wybór połączeń |
| DC Jednoprzewodowy seria JK Standard | Lutowanie i wybór połączeń |
| DC Jednoprzewodowy seria JK Niestandardowy | Lutowanie i łączenie z główką gwoździa |
|
Wielopinowe złącze seria JMC
|
1-9 pinów z 1-3 rzędami do wyboru |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Mamy ponad 100 000 typów Hermetycznych złączy szklano-metalowych, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
