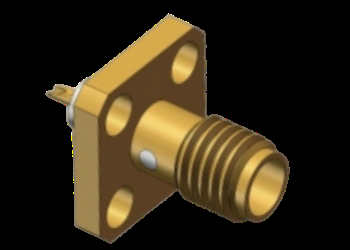

Bezprzewodowy SSMA Kobieta RF Coaxi Connector 4 otwory Flance Mount Microstrip z Pucharem Lutowym
|
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze żeńskie SSMA mikropaskowe | Model: | SSMA-KFD14 |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-18 GHz | Impedancja: | 50 Ω |
| Napięcie znamionowe: | 250 V | DWV: | 750 V |
| Rezystancja izolacji: | ≥5000MΩ | Centralny dyrygent: | Stop miedzi, pozłacany |
| Zewnętrzny dyrygent: | Stop miedzi, pozłacany | Metoda montażu: | Mocowanie kołnierzowe z 4 otworami |
| Izolatory: | PTFE | Notatka: | Mikropasek z kubkiem lutowniczym |
| Próbki: | W magazynie, dostępne | ||
| Podkreślić: | Mikrostrip RF Coaxi Connector,Złącze koaksialne RF do lutownicy |
||
Złącze RF koncentryczne SSMA / Mini SMA z 4-otworowym mocowaniem kołnierzowymMikropaskowez gniazdem lutowniczym do 18 GHz z izolacją i wypukłą powierzchnią
Specyfikacje produktu
| Pozycja | Wartość |
|---|---|
| Nazwa produktu | Złącze SSMA żeńskie mikropaskowe |
| Model | SSMA-KFD14 |
| Zakres częstotliwości | 0,3 MHz-18 GHz |
| Impedancja | 50Ω |
| Napięcie znamionowe | 250V |
| Napięcie probiercze | 750V |
| Rezystancja izolacji | ≥5000MΩ |
| Przewód środkowy | Stop miedzi, pozłacany |
| Przewód zewnętrzny | Stop miedzi, pozłacany |
| Metoda montażu | 4-otworowe mocowanie kołnierzowe |
| Izolatory | PTFE |
| Próbki | W magazynie, dostępne |
Przegląd produktu
Złącza RF koncentryczne serii SSMA to kompaktowe wersje standardu interfejsu SMA, o rozmiarze około 70% tradycyjnych złączy SMA. Złącza te charakteryzują się:
- Kompaktowy rozmiar z szerokim pasmem częstotliwości
- Doskonała wydajność mechaniczna i elektryczna
- Wysoka niezawodność w wymagających zastosowaniach
- Połączenie gwintowane (10-36UNF-2)
- Impedancja charakterystyczna 50Ω
- Częstotliwość pracy do 30 GHz
Wymiary interfejsu
Złącze RF koncentryczne SSMA z 4-otworowym mocowaniem kołnierzowym Mmikropaskowe z gniazdem lutowniczym Wymiary
Wymiary gabarytowe dla modelu SSMA-KFD14 (Jednostka: mm).
Inny model z gniazdem lutowniczym
Złącze RF koncentryczne SSMA z 4-otworowym mocowaniem kołnierzowym Mmikropaskowe z gniazdem lutowniczym Wymiary
Złącze RF koncentryczne SSMA z 2-otworowym mocowaniem kołnierzowym Mmikropaskowe z gniazdem lutowniczym Wymiary
Uwaga: Mikropaskowe z gniazdem lutowniczym.
Zastosowania
Idealne do precyzyjnej transmisji sygnałów mikrofalowych w:
- Systemy komunikacji mikrofalowej
- Urządzenia pomiarowe
- Zastosowania lotnicze
- Systemy radarowe
- Dziedziny elektroniki
Pakowanie i wysyłka
Pakowanie: Każde złącze SSMA z mocowaniem kołnierzowym jest starannie pakowane w kartony ochronne, aby zapewnić bezpieczny transport.
Wysyłka: Korzystamy z niezawodnych usług kurierskich z numerami śledzenia dla wszystkich przesyłek.
Wysyłka: Korzystamy z niezawodnych usług kurierskich z numerami śledzenia dla wszystkich przesyłek.
Uwaga: W przypadku innych podobnych modeli złączy z mocowaniem kołnierzowym, prosimy o sprawdzenie naszego katalogu. Chociaż niektóre modele są dostępne w magazynie, wszystkie mogą być szybko wyprodukowane dla modeli z katalogu.
