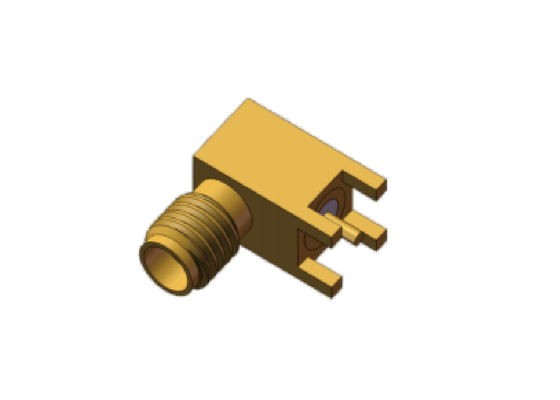

Złote pokryte mosiądzem Jack Mini SMA Through Hole PCB Solder 90-stopniowy kąt SSMA RF Connectors 18GHz 50ohm
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | SSMA RF Connector | Model: | SSMA-KWHD41 |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-18 GHz | Impedancja: | 50 Ω |
| DWV: | 750 V | Rezystancja izolacji: | ≥5000MΩ |
| Centralny dyrygent: | Mosiądz pokryty złotem | Zewnętrzny dyrygent: | Mosiądz pokryty złotem |
| Kabel godowy: | Kabel CXN3506 | Izolatory: | PTFE |
| Próbki: | w magazynie | ||
| Podkreślić: | Złote łączniki SSMA RF z mosiądzu,Złącze SMA PCB pod kątem 90 stopni,18GHz 50ohm łącznik lutowniczy RF |
||
Złoty pozłacany jack SSMA z mosiężną obudową, do montażu na panelu, złącze RF 18GHz 50ohm
Wprowadzenie do produktu
Złącze RF SSMA (Mini SMA) to kompaktowe rozwiązanie, o 30% mniejsze od standardowych złączy SMA, idealne do systemów mikrofalowych i radiowych o dużej gęstości. Zaprojektowane z gwintowanym interfejsem 10-36UNF-2 i impedancją 50Ω, zapewnia niezawodne działanie w zastosowaniach o ograniczonej przestrzeni. Złącza RF SSMA zapewniają doskonałą wydajność elektryczną i wysoką niezawodność w wymagających środowiskach. Dostępne w konfiguracjach prostych, kątowych, z przelotką i kołnierzowych. Idealne do potrzeb miniaturyzacji.
Kluczowe cechy:
- Kompaktowa konstrukcja - o 30% mniejsze od standardowych złączy SMA
- Szerokie pasmo częstotliwości pracy do 30 GHz
- Wysoka niezawodność w wymagających zastosowaniach
- Dostępne w wielu konfiguracjach: proste, kątowe, z przelotką i kołnierzowe
- Śruba/tuleja ze stali nierdzewnej dla trwałości
Interfejs złączy RF SSMA
Kątowy jack Mini SMA RF coaxial do montażu na płytce drukowanej przez lutowanie:
| Techniczne | Materiały i wykończenie | ||
| Impedancja | 50Ω | Przewód środkowy | Stop miedzi, pozłacany |
| Napięcie przebicia | 500V | Przewód zewnętrzny | Stop miedzi, pozłacany |
| Rezystancja izolacji | >5000MΩ | Dielektryk izolacyjny | PTFE |
| Temperatura | Temperatura pracy: -55℃~+125℃ Temperatura przechowywania: -55℃~+125℃ | ||
| Inne indeksy | Zakres częstotliwości: 0,3 MHz ~ 18 GHz | ||
Wymiary numeru modelu: SSMA-KWHD41
Wymiary numeru modelu: SSMA-KWHD
Wymiary kątowe z przelotką Model: SSMA-KYWHD
Uwaga: Proszę sprawdzić nasz katalog w poszukiwaniu podobnych modeli, w zależności od zastosowania.
Zastosowania
Xi'an Elite Electronic specjalizuje się w systemowych rozwiązaniach połączeń dla wymagających branż, w tym:
- Systemy lotnicze i kosmiczne
- Urządzenia nawigacyjne i radarowe
- Systemy komunikacyjne
- Instrumenty pomiarowe
- Zastosowania elektroniczne
Pakowanie i wysyłka
Każde złącze RF SSMA jest starannie pakowane, aby zapewnić ochronę podczas transportu:
Korzystamy z niezawodnych usług kurierskich w celu szybkiej dostawy, zapewniając klientom informacje o śledzeniu przesyłki po jej nadaniu.
Dodatkowe informacje o podobnych modelach produktów można znaleźć w naszym katalogu lub kontaktując się z naszym zespołem sprzedaży pod adresem:
