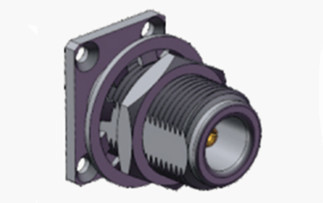

Niklowany złącze koncentryczne N-KYFD1, żeńskie, kołnierzowe, do montażu na przegrodzie, zapewniające stabilne połączenie

Duży Obraz : Niklowany złącze koncentryczne N-KYFD1, żeńskie, kołnierzowe, do montażu na przegrodzie, zapewniające stabilne połączenie Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-Kyfd1

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Niklowane
Impedancja:	50Ω	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-Kyfd1	Płeć:	Kobieta
Podkreślić:	Złącze koncentryczne N-KYFD1 , Żeńskie złącze koncentryczne , kołnierzowe

Płytkowane niklem N Przebiórkowe kobiece paskowe RF łącznik koaksjalny

Złącza typu N wykorzystują mechanizmy zaangażowania węzłów śrubowych, zapewniając wyjątkową odporność na drgania i zoptymalizowaną wydajność elektryczną.Nasze zaawansowane modele rozszerzają możliwości operacyjne do 18 GHzZłącza te są kompatybilne z różnymi rodzajami kabli RF i stanowią integralny element w systemach lotniczych, systemach lotniczych, sieciach radarowych, aplikacjach mikrofalowych,infrastruktura komunikacji cyfrowej, oraz urządzenia pomiarowe precyzyjne.

Nasz zespół inżynierów specjalizuje się w tworzeniu dostosowanych rozwiązań typu N, które spełniają precyzyjne specyfikacje.lub konstrukcji do mocowania pasów, dostarczamy w pełni dostosowane adaptery i złącza, aby spełnić Twoje potrzeby aplikacji.

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

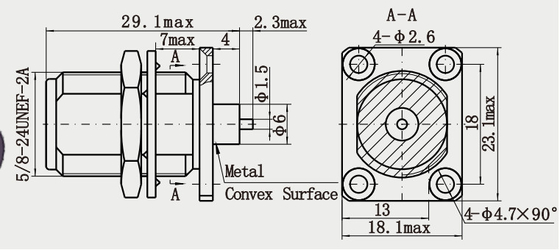

Szczegółowy rysunek

Niklowany złącze koncentryczne N-KYFD1, żeńskie, kołnierzowe, do montażu na przegrodzie, zapewniające stabilne połączenie 0

Niklowany złącze koncentryczne N-KYFD1, żeńskie, kołnierzowe, do montażu na przegrodzie, zapewniające stabilne połączenie 1

Charakterystyka:

1. Wzornictwo sprzęgła z nawiasem: niezawodne połączenie poprzez zaciskanie rotacyjne, zapewniające dobrą stabilność mechaniczną i odporność na drgania, odpowiednie dla środowisk drgających (np. lotnictwo,urządzenia samochodowe).
2. Wielo-montowanie: obsługuje konfiguracje prostych, prawych kątów, bramki lub bramki, aby spełnić różne wymagania przestrzenne.

Zastosowanie:

1Rozpowszechnianie radiowe i telewizyjne
Nadajnik telewizyjny: Używany do podłączenia nadajnika do anteny w celu przesyłania sygnałów RF o wysokiej częstotliwości (np. pasm UHF/VHF) w celu zapewnienia stabilnego zasięgu sygnału34.
Sieci telewizji kablowej: w systemach dystrybucji kablowej łączniki typu N są używane do łączenia kabli koaksjalnych z urządzeniami wspierającymi transmisję sygnału analogowego/cyfrowego3.
2Instrumenty badawcze i pomiarowe
Analizator sieci wektorowej/analizator widma: Używany jako standardowy interfejs do podłączenia urządzenia poddawanego badaniu do przyrządu w celu wspierania wysokiej precyzji testowania sygnału (np. DC do 18 GHz) 14.
Generatory sygnału/oscyloskopy: dla sygnału RF wchodzącego/wychodzącego w celu zapewnienia niskiego odbicia i niskiej straty1
