N Kobieta 4-dziurkowy koaksjalny złączy RF z mikrostrypem

Duży Obraz : N Kobieta 4-dziurkowy koaksjalny złączy RF z mikrostrypem Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-KFD469

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacane/niklowane
Impedancja:	50Ω	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-KFD469	Płeć:	Kobieta
Materiał:	Mosiądz	izolator:	PTFE
Trwałość:	500 cykli

N Kobieta 4-dziurkowy koaksjalny złączy RF z mikrostrypem

Złącza typu N to złącza koaksialne z sprzęgłem z nićami, znane ze swoich doskonałych zdolności antywibracyjnych i wydajności elektrycznych.Wspierają częstotliwości do 18 GHz i są kompatybilne z różnymi rodzajami kabli RFŁączniki te są szeroko stosowane w zastosowaniach takich jak lotnictwo, lotnictwo kosmiczne, radar, mikrofalowe i cyfrowe komunikacje oraz instrumenty testowe i pomiarowe.Oferujemy usługi personalizacji złączy typu n w celu spełnienia specyficznych wymagań naszych klientów.

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

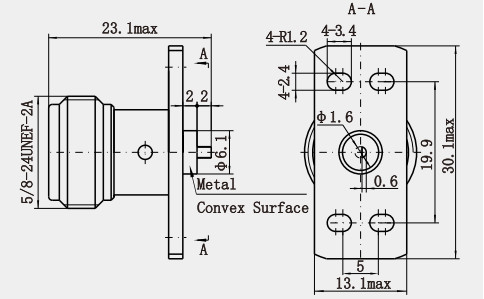

Szczegółowy rysunek

N Kobieta 4-dziurkowy koaksjalny złączy RF z mikrostrypem 0

Rysunek:

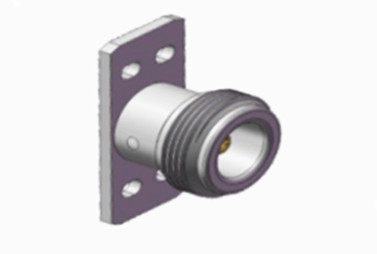

N Kobieta 4-dziurkowy koaksjalny złączy RF z mikrostrypem 1

Charakterystyka:

1Niska strata: przyjmując wysokiej jakości materiały i precyzyjny proces produkcyjny, strata generowana podczas transmisji sygnału jest niezwykle niska,który pomaga poprawić wydajność i jakość transmisji sygnału.

2Wysoka osłona: powłoka jest zazwyczaj wykonana z metalu o dobrej odporności elektromagnetycznej,które mogą skutecznie zapobiegać wpływowi zewnętrznych zakłóceń elektromagnetycznych na transmisję sygnału.

Zastosowanie:

1Wysokiej wydajności charakterystyki elektrycznej: łączniki mikrostrypowe typu N charakteryzują się niską stratą i wysoką skutecznością osłony, aby zapewnić integralność sygnału i dokładność podczas transmisji.To pozwala mu doskonalić się w zastosowaniach o wysokiej częstotliwości, takich jak komunikacja bezprzewodowa, komunikacja satelitarna i inne dziedziny.

2. Dostosowalność do szerokiego zakresu częstotliwości: łączniki mikrostrypowe typu N obsługują szeroką transmisję pasma od niskiej do wysokiej częstotliwości,a niektóre z ulepszonych typów złączy typu N mogą nawet osiągnąć zakres częstotliwości 18 GHz lub wyższy, aby zaspokoić potrzeby różnych scenariuszy zastosowań.

3. Niezawodne połączenie mechaniczne: połączenie nawiane pozwala na utrzymanie stabilnego połączenia w warunkach drgań i wstrząsów.który zmniejsza ryzyko złagodzenia połączenia lub zakłócenia sygnału spowodowanego czynnikami środowiskowymi.
