K2.92 Kobietowa płaszcza łącznik koaksjalny RF ze stali nierdzewnej z mikropłytką do komunikacji

                  K2.92 Kobietowa płaszcza łącznik koaksjalny RF ze stali nierdzewnej z mikropłytką do komunikacji

Złącza fal milimetrowych typu K (± 2,92 mm,SMK)Jest to jeden z najpopularniejszych łączników fali licznikowej. Szeroki zakres częstotliwości wynosi do 40 GHz. Mogą być sparowane z łącznikami SMA i 3.5 mm.

Te złącza typu K (2.92mm,SMK)Są one przyjmowane z interfejsem powietrza, co sprawia, że mają małe rozmiary, lekką wagę i są bardzo niezawodne w połączeniu itp.

Wysokiej precyzji 50 Ohm łączniki koncentryczne z 2,92 mm kobiecy interfejs są przeznaczone do ogólnego zastosowania w zastosowaniach RF i mikrofalowych.Te wysokiej wydajności złącza są stosowane w szerokim zakresie scenariuszy badań i pomiarów, od łączności komórkowej po łączność satelitarną, zapewniając odpowiednie dopasowanie urządzeń i połączeń między kablami.połączenia te są zbudowane tak, aby wytrzymać wielokrotne używanieZawierają konstrukcję dielektryczną powietrza z plastikowym centralnym przewodnikiem o niskiej stratze.

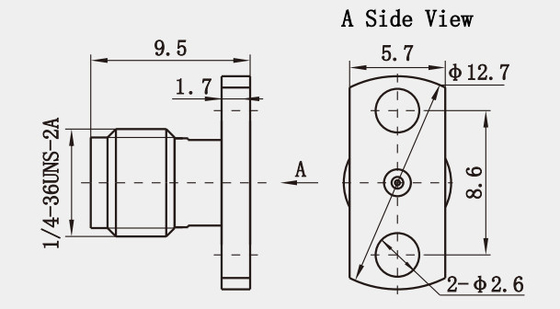

Rysunek skierowany do konektora koaksjalnego RF ze stali nierdzewnej o kobiecej flansze K2.92 z mikropłytką do komunikacji(mm):

SpecyfikacjaK2.92 Kobietowa płaszcza łącznik koaksjalny RF ze stali nierdzewnej z mikropłytką do komunikacji(mm):

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka:

1. Wydajność elektryczna:
   • Impedancja charakterystyczna: 50Ω, co jest wspólną standardową impedancją dla łączników koaksjalnych RF i może zapewnić stabilność i dopasowanie sygnałów w procesie transmisji.
   • Zgodność:
     • Zmiennikwalność: można go wymieniać z złączami SMA i 3,5 mm, co zwiększa jego elastyczność i wygodę w praktycznych zastosowaniach.gdy odpowiedni złącze jest tymczasowo niedostępne, do połączenia różnych serii złączy można użyć akcesoriów, takich jak adaptery.
   • Inne cechy:
     • Środek powietrza: wykorzystanie powietrza jako nośnika przesyłowego wykorzystuje zalety linii przesyłowych powietrza, co powoduje niskie VSWR i niskie straty wprowadzania.
     • Wzniesione metalowe pierścień uziemieniowy: Można realizować 360° kontakt metalu z metalem, co zwiększa wydajność uziemienia i stabilność złącza.
     • Dostosowanie do temperatury: może normalnie pracować w temperaturze otoczenia od -55°C do +125°C, przystosowując się do różnych trudnych warunków pracy.

Zastosowanie:

1. System antenowy:
   • Antena odbioru satelitarnego: antena odbiorcza satelitarna musi odbierać słabe sygnały z kosmosu, wymagania dotyczące złącza są wyższe. złącze k2,92 mm ma dobre osiągi elektryczne i stabilność mechaniczną,może zapewnić niezawodne połączenie anteny odbierającej satelitę i sprzętu back-end, zmniejszyć stratę transmisji sygnału, poprawić jakość sygnału odbieranego.
   • Antena radarowa: Antena w systemie radarowym musi przesyłać sygnały o wysokiej częstotliwości i mocy, a złącze K2.92mm może spełniać wysokie wymagania anteny radarowej do złącza.Może być stosowany do połączenia anteny radarowej z urządzeniami przetwarzającymi sygnały w celu zapewnienia stabilnej transmisji sygnałów radarowych, ma dobrą trwałość i zdolność przeciwdziałania zakłóceniom w złożonych środowiskach.
   • Antena mikrofalowa: W dziedzinie komunikacji mikrofalowej i zdalnego wykrywania mikrofalowego, antena mikrofalowa jest jednym z kluczowych urządzeń.urządzenia łączące antenę i urządzenia RF z przodu, a jego charakterystyka wysokiej częstotliwości i niska utrata mogą zaspokoić zapotrzebowanie na transmisję sygnału mikrofalowego i zapewnić wydajność systemu antenowego.
