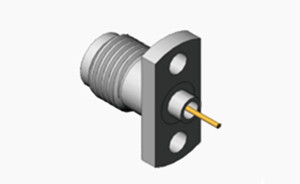

K2.92 Female 2-dołkowy płaszcz ze stali nierdzewnej RF koaksjalny z izolatorem PTFE i pasywnym pokryciem

                              K2.92-seria Kobieta 2-dziurkowa płaszcza ze stali nierdzewnej RF koaksjalny złącze

Złącza fal milimetrowych typu K (± 2,92 mm,SMK)Jest to jeden z najpopularniejszych łączników fali licznikowej. Szeroki zakres częstotliwości wynosi do 40 GHz. Mogą być sparowane z łącznikami SMA i 3.5 mm.

Te złącza typu K (2.92mm,SMK)Są one przyjmowane z interfejsem powietrza, co sprawia, że mają małe rozmiary, lekką wagę i są bardzo niezawodne w połączeniu itp.

Te wysokiej precyzji 50 Ohm łączniki koaksialne z 2,92 mm kobiecy interfejs są przeznaczone do wszechstronnych zastosowań w częstotliwościach RF i mikrofalowych.Wykonuje się je w wielu środowiskach testowych i pomiarowych, obejmujące łączność komórkową i satelitarną, zapewniając optymalne wyposażenie i łączność kablową.połączenia te są zbudowane, aby wytrzymać wielokrotne połączeniaZawierają konstrukcję dielektryczną powietrza i wykorzystują plastikowy środkowy przewodnik o niskiej stratze, zwiększając ich wydajność i trwałość.

Specyfikacja:

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

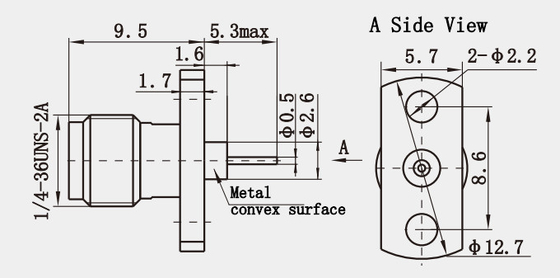

Rysunek skierowany do serii K2.92 Female 2-hole Flange Stainless Steel RF Coaxial Connector(mm):

Charakterystyka:

1. Zgodność:
   • Zmiennikwalność: można go wymieniać z złączami SMA i 3,5 mm, co zwiększa jego elastyczność i wygodę w praktycznych zastosowaniach.gdy odpowiedni złącze jest tymczasowo niedostępne, do połączenia różnych serii złączy można użyć akcesoriów, takich jak adaptery.
2. Inne cechy:
   • Środek powietrza: wykorzystanie powietrza jako nośnika przesyłowego wykorzystuje zalety linii przesyłowych powietrza, co powoduje niskie VSWR i niskie straty wprowadzania.
   • Wzniesione metalowe pierścień uziemieniowy: Można realizować 360° kontakt metalu z metalem, co zwiększa wydajność uziemienia i stabilność złącza.
   • Dostosowanie do temperatury: może normalnie pracować w temperaturze otoczenia od -55°C do +125°C, przystosowując się do różnych trudnych warunków pracy.

Zastosowanie:

1. Sprzęt do badań i pomiarów:
   • Analizator sieci: analizator sieci jest stosowany do pomiaru parametrów częstotliwości amplitudy, częstotliwości fazy i innych parametrów ważnych instrumentów.Złącze 92 mm może być użyte do podłączenia portu badawczego analizatora sieciowego i urządzenia poddawanego badaniu., jego charakterystyki wysokiej częstotliwości i dobre właściwości dopasowujące zapewniają dokładność i niezawodność wyników badań.wzmacniacze i inne urządzenia RF, złącze K2,92 mm może zapewnić stabilne połączenie, aby zapewnić bez zakłóceń transmisję sygnału badawczego.
   • Analizatory widmaW badaniu częstotliwości radiowych i mikrofalowych częstotliwości częstotliwości K2.Złącze 92 mm może wprowadzać badany sygnał do analizatora widma, aby pomóc inżynierom analizować i diagnozować problemy z sygnałemNa przykład podczas debugowania i konserwacji sprzętu łączności bezprzewodowej, połączenie analizatora widma i K2.W celu wykrycia, czy widmo sygnałów emitowanych przez urządzenie jest zgodne ze standardem, można użyć złącza 92 mm., i czy występują problemy, takie jak zakłócenia sygnałów.
   • Miernik mocy: licznik mocy służy do pomiaru poziomu mocy sygnałów RF. złącze K2,92 mm może być użyte do podłączenia licznika mocy i źródła mierzonego sygnału,a jego niskie właściwości utraty wstawienia mogą zapewnić dokładność wyników pomiarówW badaniach wzmacniaczy mocy RF, nadajników i innego sprzętu, stosowanie złączy K2,92 mm może dokładnie zmierzyć moc wyjściową i ocenić wydajność sprzętu.
