Miedziany K2.92mm Kobieta 2 otwory Flanka RF łącznik koaksjalny z mikro paskiem
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Rodzaj: | 2,92 mm, typ K, SMK | Kluczowe słowa: | Złącza panelu kołnierzowego z 2 otworami |
|---|---|---|---|
| Pozycja: | Złącza fal milimetrowych | Włócznienie: | Pozłacany |
| Zastosowanie: | RF/Satcom | izolator: | PTFE |
| Impedancja: | 50 omów | Płeć: | Kobieta |
| Podkreślić: | K2.92mm miedziany łącznik koaksjalny RF,Mikro-strip RF koaksjalny złącze,Dwuodrukowy łącznik RF koaksjalny |
||

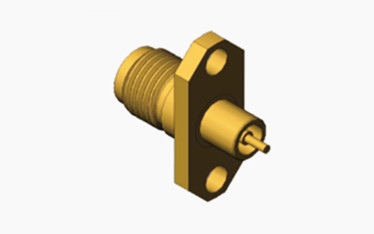

Miedziany K2.92mm Kobieta 2 otwory Flanka RF łącznik koaksjalny z mikro paskiem
Złącze typu K, znane również jako złącze typu 2.92, jest popularną serią złączy fal milimetrowych, które mogą działać na częstotliwościach do 40 GHz.Jest on wyposażony w interfejs powietrzny i jest wymienny z SMA i 3Produkty z serii.5. Ta seria oferuje takie zalety, jak kompaktowy rozmiar, lekka konstrukcja, wysokiej częstotliwości działania i niezawodna łączność.
Specyfikacja:
Uwaga: Specyficzne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Impedancja | 50Ω |
| Zakres częstotliwości | Prąd stały - 40 GHz |
| Poziom napięcia | 250 VRMS (maksymalny poziom morza) |
| Dielektryczne napięcie odporne | 750 VRMS (maksymalny poziom morza) |
| Wskaźnik fali napięcia stałego VSWR |
≤ 1,05 + 0,005f |
| Odporność kontaktowa | Przewodnik centralny ≤ 3,0 mΩ |
| Zewnętrzny przewodnik ≤ 2,0 mΩ | |
| Odporność na izolację | ≥ 5000 MΩ |
| Wewnętrzny przewodnik | Wtyczka męska: mosiądz, pokryta złotem |
| Female Jack: BeCu, Złote | |
| Odporny kontakt | BeCu, pokryte niklem |
| Korpus / Skrypt / Obudowa | Płytki miedziane, pokryte złotem Stal nierdzewna, pasywna |
| Izolacja | PEI |
| Gasketa | Kauczuk silikonowy |
| Temperatura | -55°C ~ +125°C |
| Trwałość | 500 cykli |
| Moment obrotowy | 00,79 ~ 1,13 Nm |
Pozostałe łączniki RF 2,92 mm męskie, żeńskie
|
Numer części
|
Opis
|
|
K-KFD21
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-KFD87G
|
Złącze koaksjalne RF kobiece typu K ze stali nierdzewnej o średnicy 2,92 mm
|
|
K-KFD42
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-JFD61G |
Złącze koaksjalne RF męskie typu K ze stali nierdzewnej o średnicy 2,92 mm
|
1.
2.
3.
4.
Charakterystyka:
- Zakres częstotliwości: Złącze typu Brass K działa na częstotliwościach do 40 GHz, co czyni je odpowiednimi do zastosowań fal milimetrowych.Ten szeroki zakres częstotliwości pozwala na jego wykorzystanie w różnych systemach komunikacji o wysokiej częstotliwości i technologiach radarowych.
- Materiał: Wykonane z wysokiej jakości mosiądzu, złącza te oferują doskonałą wytrzymałość mechaniczną i trwałość.zapewnienie długotrwałej wydajności nawet w trudnych warunkach.
- Projekt: Kompaktna i lekka konstrukcja złącza typu Brass K umożliwia łatwe obsługiwanie i montaż, nawet w ograniczonych przestrzeniach.Produkty z serii 5, zapewniając elastyczność w projektowaniu i integracji systemów.
- Wydajność: Przy niskiej stratze wstawienniczej i zwrotnej złącze typu Brass K zapewnia efektywne przesyłanie sygnału przy minimalnym tłumieniu.Jest to kluczowe dla utrzymania integralności sygnału na dłuższych dystansach i poprawy ogólnej wydajności systemu.
Zastosowanie:
- Działania telekomunikacyjne: Używane w antenach stacji bazowych, systemach łączności satelitarnej i łączach radiowych mikrofalowych w celu zapewnienia efektywnej i stabilnej transmisji sygnału.
- Systemy radarowe: stosowane w cywilnych systemach radarowych do wykrywania i śledzenia obiektów na wysokich częstotliwościach.
- Telewizja: Używane w urządzeniach telewizyjnych i radiowych do przesyłania sygnałów wysokiej częstotliwości na duże odległości.
- Powietrzno-kosmiczne: Zintegrowane z systemami avioniki do celów komunikacji i nawigacji.
- Badania naukowe: Używane w przyrządach laboratoryjnych i sprzęcie testowym, które wymagają precyzyjnych pomiarów wysokiej częstotliwości.
